DKC-1A步進電機控制器怎么接啟動停止方向

     DKC-1A寬電壓輸入，5-32DC；具有電源防反接保護,過壓保護，過流保護，****保護控制器的安全;信號輸入點為底電平輸入；擁有S型加速曲線;輸出頻率可達到20K;輸入輸出全部光耦隔離;板栽電位器調速，外接電位器調速自動切換;多種功能，設置簡單，功能實用，體積5*8.2CM

  功能模式有：

1：自動往返模式

2：?jiǎn)未瓮�返模�?/span>

3：?jiǎn)未斡|發模式

4：點動模式

  下面介紹一下如何用自動往返模式來控制電機的啟動，停止，和正反轉

1設置SW1=OFF ， SW2=OFF（自動往返模式）

2．板載調速或者外部電位器，調節合適的速度

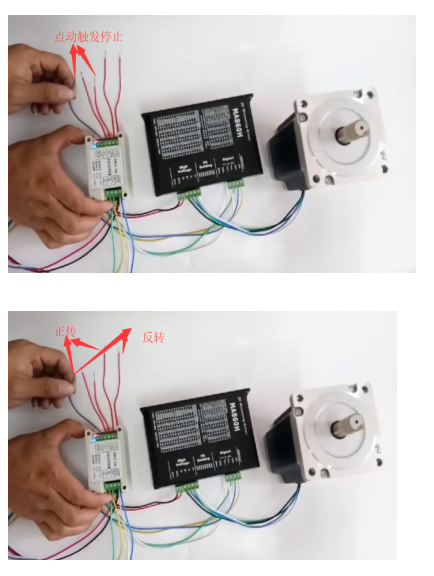

設備上電后，外部觸發啟動運

   操作如下：

如果把正傳，反轉觸發點換成接近開關，就可以實現自動正反運行了，也就是

設備運行到A點正轉限位后，自動反轉運行到B點反轉限位后，又正轉運行到A點，如此往返運行。直到觸發停止電機停止運行，非常普遍的應用于導軌的控制。
