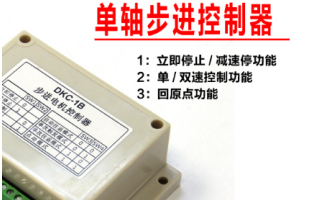

時代超群步進電機控制器 DKC-1B介紹

  DKC-1B 是由我公司自主開發的一款經濟型步進電機控制器。該控制器使

用進口原裝高速智能芯片做為平臺，軟件上秉承了原 DKC-1 的穩定性，可靠

性和強抗干擾性。適用于各種環境惡劣的工廠現場。同時增加了一些功能，

使得控制器更加的實用，方便。該控制器適用于傳感器控制的往返運動控制，

  定長控制，速度控制等

1 超寬電壓輸入：DC6-32V

2 多重保護功能：有反接保護，過壓保護，過流保護

3 調速性能：有單/雙速調速功能，單速調速時板載調速外接調速智能自動

切換

4 加減速：****化的 S 型加速，有立即停止/減速停止功能

5 輸出頻率：****可輸出 20KHz 脈沖頻率。

6 輸入輸出：輸入輸出全部光耦隔離，輸出為負脈沖。輸入信號底電平有效。

7 延時功能：在電機反轉前有 0.2S-6S 的延時時間可調。VR1 電位器調節。

  主要功能有

1, 自動往返模式：

該模式控制器觸發啟動后，電機會在正轉限位與反轉限制位之間自動來回運動。直到觸發停止輸入。電機在到達正轉限位或者反轉限位停止后會有 0.2S-6S的延時暫停后再啟動運行，延時時間由 VR1 調節。運行速度由 VR2 調節或者是外接調速調節。

2 單次觸發模式

該模式觸發啟動后，電機正轉當碰到正轉限位后電機停止，如果再次觸發啟動電機會反轉，當碰到反轉限位后電機停止。再次觸發啟動電機重復正轉如此循環。

3 單次往返模式

該模式是觸發啟動后，電機正轉當碰到正轉限位后停止，經過 0.2S-6S 的延

時后開始反轉當碰到反轉限位后電機停止。

4 點動模式

啟動端與公共端連接正轉，放開停止

停止端與公共端連接反轉，放開停止

該模式下首次啟動回原點功能是沒有的。
