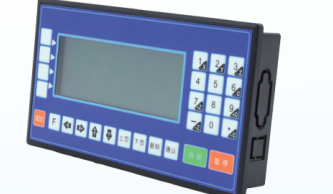

CM35L 系列智能多軸步進 / 伺服控制器

  產品概述

CL35L 系列為本公司****研制的運動控制器采用高性能

32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，配備

液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高

精度，噪音小，操作簡單等特點。

  主要功能：自動：自動運行、空運行、單步運行

手動：電機正反轉、回程序零、回機械零、輸出控制

程序：程序的編輯，讀入、刪除、保存

參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等

外部手動：控制電機正反轉，啟動、暫停、報警、急停等

指令豐富：20 條控制指令

USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程

序的傳輸，學習與操作

隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****

可到 1A

背面直接出端子接口：減少轉接板，背面端子可以直接接線，

清晰方便并且節省成本

  技術指標：

最小數據單位：0.001mm

****數據尺寸：±99999.999mm

快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）

****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時）

****脈沖輸出頻率：150KHz

控制軸數：1-4 軸（X,Y,Z,C）

聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補

電子齒輪：分子 :1-99999, 分母：1-99999

系統主要功能：自動、手動、程序、參數、自檢、設置等
