CM20L系列智能多軸步進/ 伺服控制器

    CM20L系列制器可分別控制2、4、6個電機運動，可實

現點位、直線、圓弧插補的操作。具有循環、跳轉、子程序、

中斷、隨動、測位、計數等功能。支持中文、英文，文字指

令、GM 代碼。簡單、清晰的參數給您的操作帶來方便和快捷。

輸入/ 輸出的設置功能可方便您的使用和維修。

主要功能：

  參數設置:可設置與加工、操作有關的各個控制參數，使加工

效果達到****狀態。

  手動操作:可實現高、低速手動、點動、回程序零、回機械零

等操作。

程序管理:可對當前加工程序進行修改、保存。

自動加工:可實現單段/連續、空運行、暫停等功能。

示教編程:可使用示教編程或選擇示教

外部手動:可定義多種外部手動功能，以方便使用

自由選擇輸入功能:使有限輸入口可實現各種用戶需求

指令豐富: 20條多功能指令，能滿足您的各種功能需要

快速占位，名軸可以****速度分動，以提高效率

技術指標：

最小數據單位: 0. 001mm

****數據尺寸:土9999.999mm

快速點位運動限速: 8000mm/min (脈沖當量為0. 001毫米時)

****加工速度限速: 8000mm/min (脈沖當量為0. 001毫米時)

****脈沖輸出頻率: 1 50KHz

控制軸數: 2、4、6軸

電子齒輪:分子(n):1-65535, 分母(m) :1-65535

系統主要功能:自動、手動、程序編輯、系統參數、自檢、設

置等

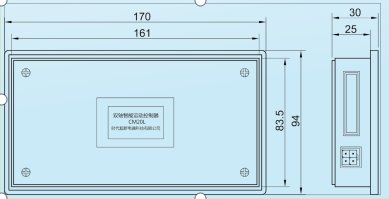

尺寸圖
