高性能直流有感無刷電機驅動器

       ZM-6610M直流有感無刷電機驅動器功能特點l：

支持電壓9V~60V，額定輸出電流10Al支持占空比調速(調壓)、轉矩控制(穩流)、速度閉環控制(穩速)、位置閉環控制(角度、距離控制)多種調速方式l支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485多種輸入信號l支持模擬信號電壓范圍配置與邏輯電平電壓配置，模擬信號可支持0~3.3/5/10V等電壓范圍，邏輯電平可支持0/3.3/5/12/24V等電壓；支持模擬信號線性度調整與邏輯電平閾值配置l支持RS485多機通訊，支持MODBUS-RTU通訊協議，方便多種控制器(如PLC)通訊控制，支持通訊中斷停機保護l支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位l電機電流PID調節控制，電流控制精度0.1A，****啟動/負載電流、制動(剎車)電流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機l內置大功率剎車電阻可提供6A持續剎車電流l支持電機相序?qū)W習、霍爾錯誤保護l支持電機正反轉限位，可外接兩個限位開關分別對正轉和反轉限位l支持電機轉速測量，支持電機堵轉檢測/堵轉限位停轉l支持故障報警l18kHz的PWM頻率，電機調速無PWM囂叫聲l極小的PWM死區，僅0.5us，PWM有效范圍0.1%~****l全部接口ESD防護，可適應復雜的現場環境l使用ARM Cortex-M3@72MHz處理器適用范圍l科研、生產、現場控制

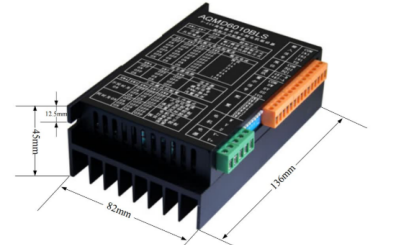

尺寸圖

    電源接口電源接口的信號定義：

+為電源正極，-為電源負極，電源接口支持電壓范圍為DC9V～60V。
