直流無刷電機驅動器

 主要特點

◆電源交流電壓110V-220V（AC）。

◆PWM頻率不小于12KHZ。

◆驅動電流達8A。也可根據用戶要求設計

◆外型尺寸175*105*40

◆重量：1.18Kg

◆速度開環閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自己改變****閉環速度。閉環速度的改變應由專業人員操作。操作方法：斷開電源，打開盒蓋，找到1，3，5，9跳線場。如需要****5000轉閉環，5腳跳線場短接。又如需****4000轉閉環，則需1,3跳線場短接。計算方法：跳線場短接后累加乘以1000，即為****閉環轉速。控制DA端0V到5V,就可以控制閉環轉速0到****轉速。

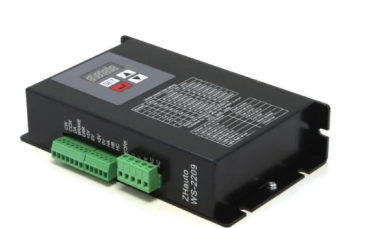

產品概述WS-2209驅動器采用美國高性能專用無刷直流電機驅動芯片,該控制器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高,振動小,噪聲低,運行平穩。

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？會立即燒毀驅動器。

3、上位控制信號電壓****是多少V？調速信號****電壓為5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到6000？無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至****速。

7、我手上已經有電機，購買此驅動器后如何接線？必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。
