常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下圖為客戶打磨設備定做的一套步進單軸控制箱
控制箱采用CM35D系列單軸可編程控制器控制，箱體有五個按鈕，急停，啟動，暫停，升速和降速，升速來說就是每按一次設備設定的速度上升10%，降速就是每按一次，設備設定的速度降低10%
控制箱內部采用了一臺ZD-3HE2254ML驅動，帶動一臺16NM的步進電機，一臺24V-60W電源給cm35D控制器供電。布線整體，統一。
客戶設備每檢測到一次接近開關信號以后，電機帶動皮帶輪向一個方向移動一定的距離。具體編程示例如下：

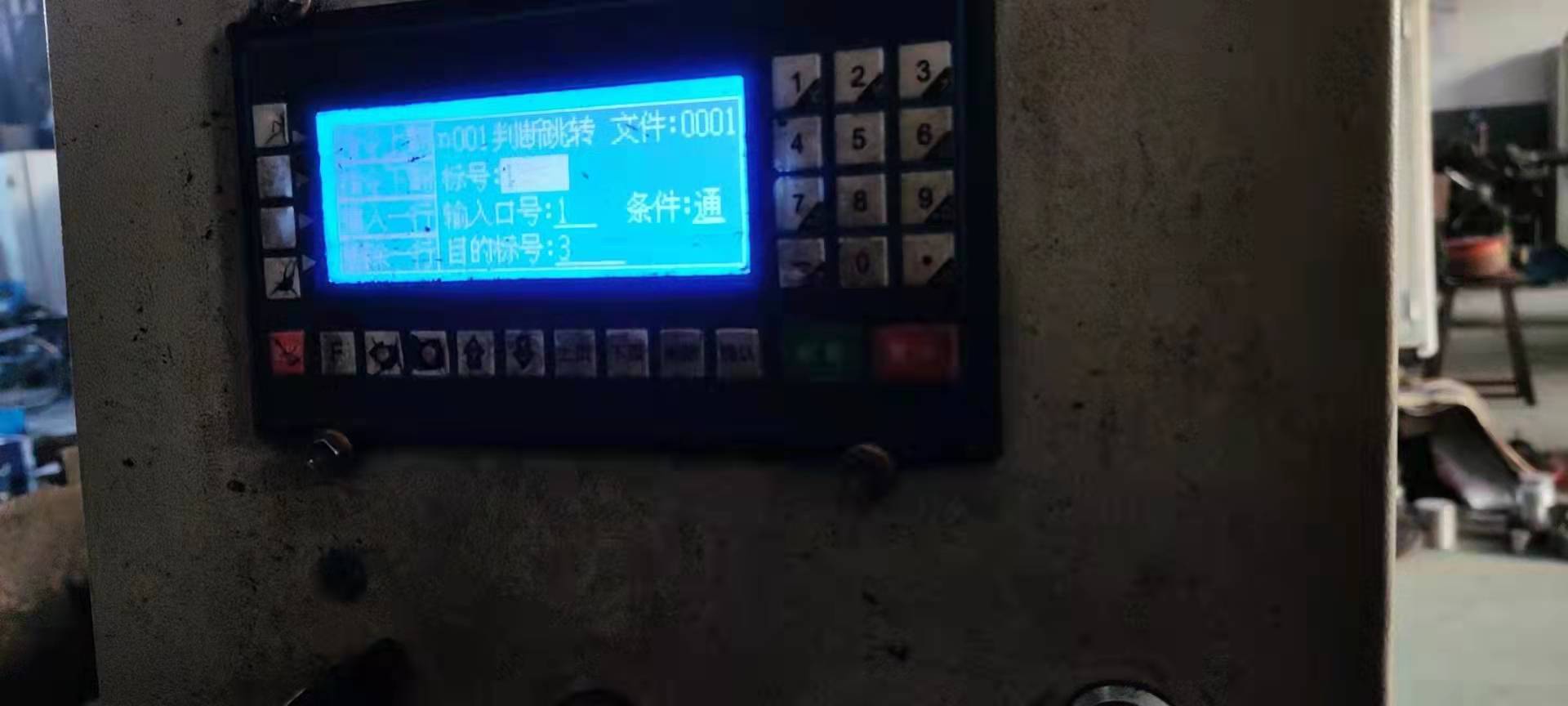

001判斷跳轉，輸入1有效（輸入1接接近開關），移動的第三條程序，如果輸入1無效，順延到第二條程序

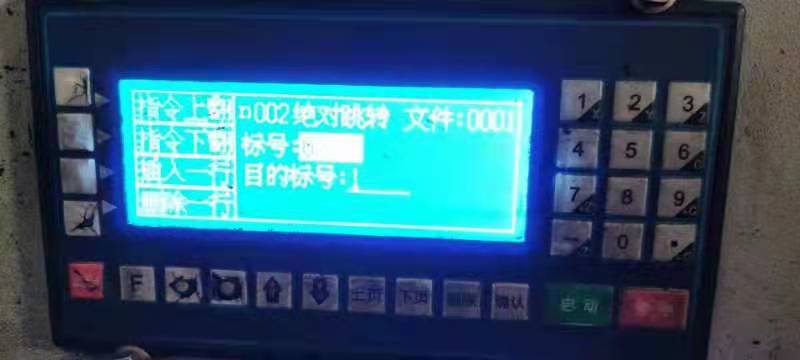

002 ****跳轉，到第一條程序。

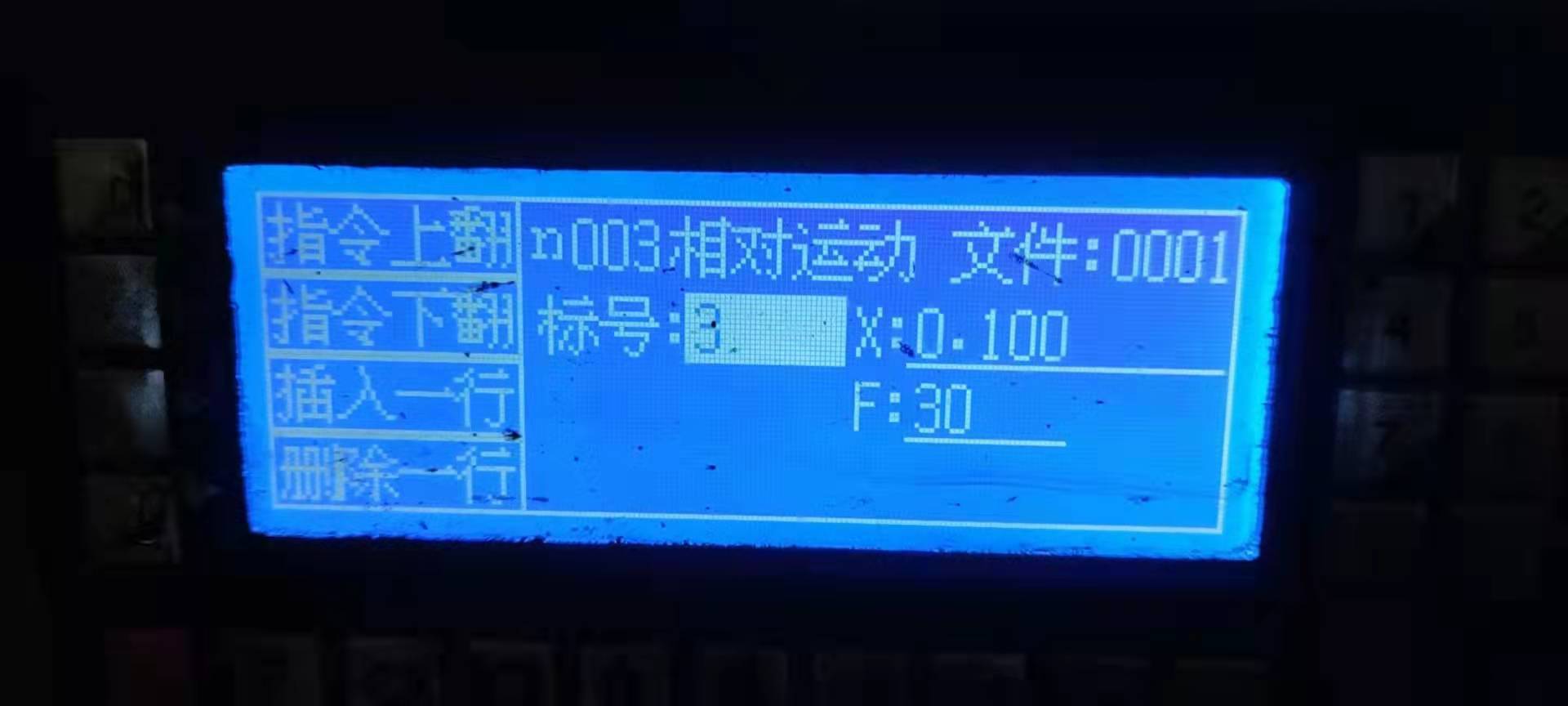

003，相對運動，F是速度值30,X代表移動位置。

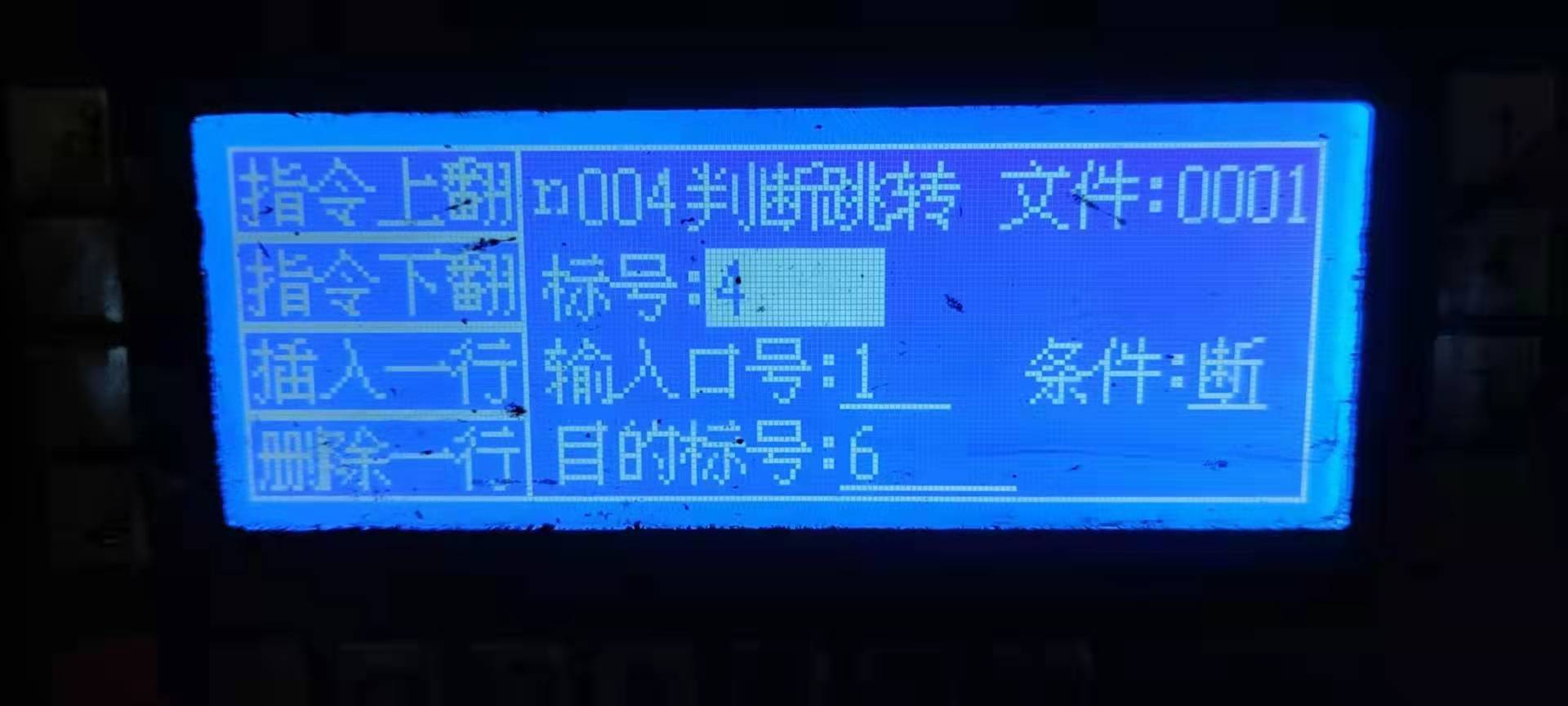

004判斷跳轉，輸入1斷開時移動到第6條程序，如果沒有斷開，有效的話，順延到005的程序

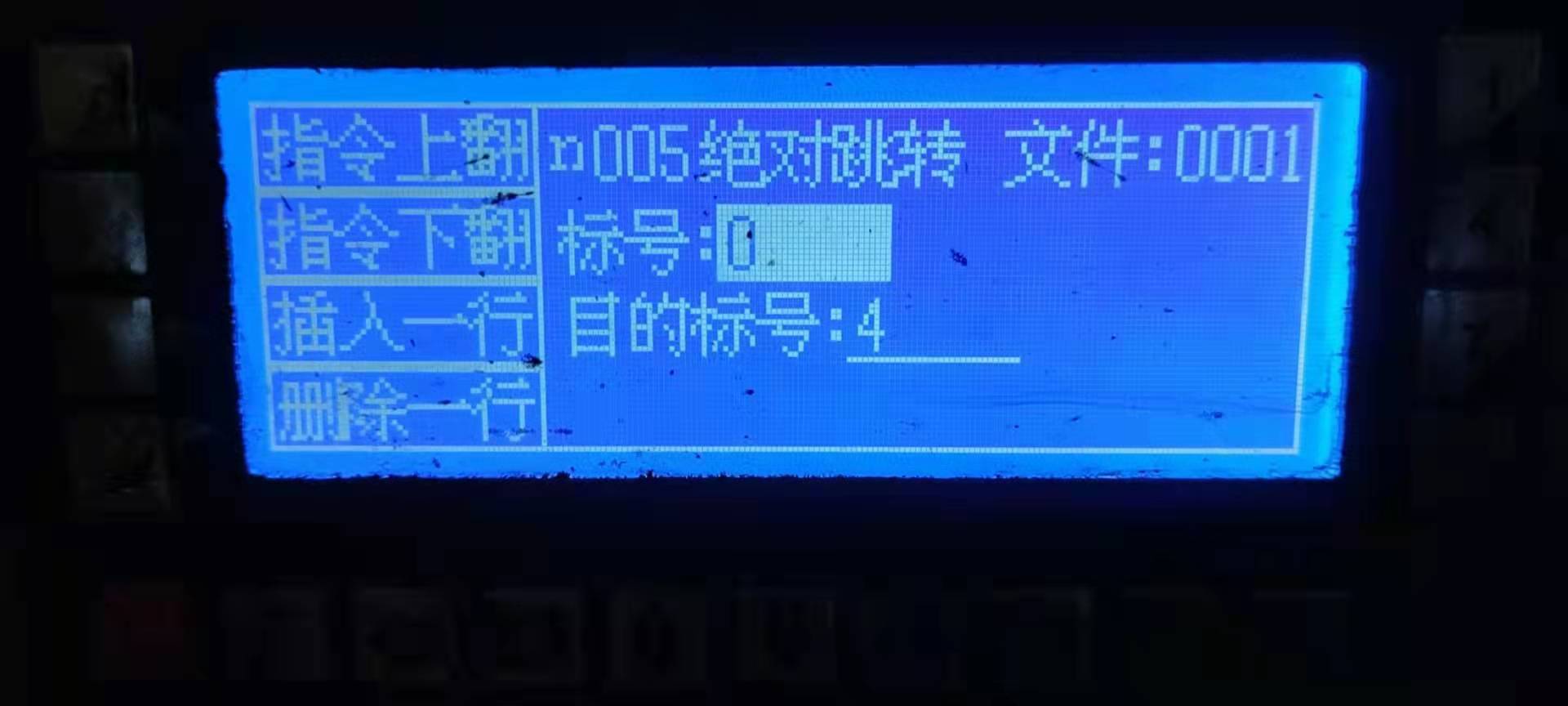

005，****跳轉到004的程序

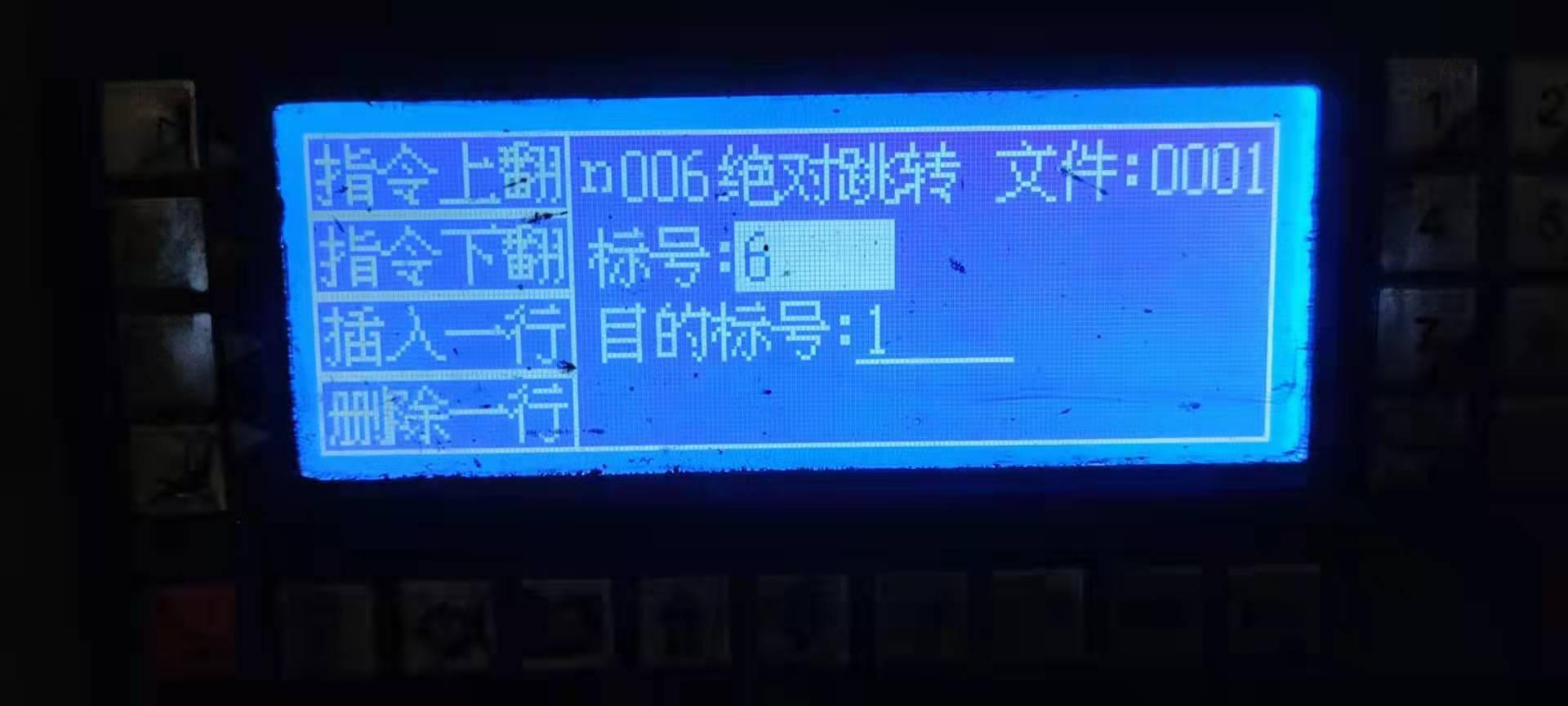

006，****跳轉到第一條程序

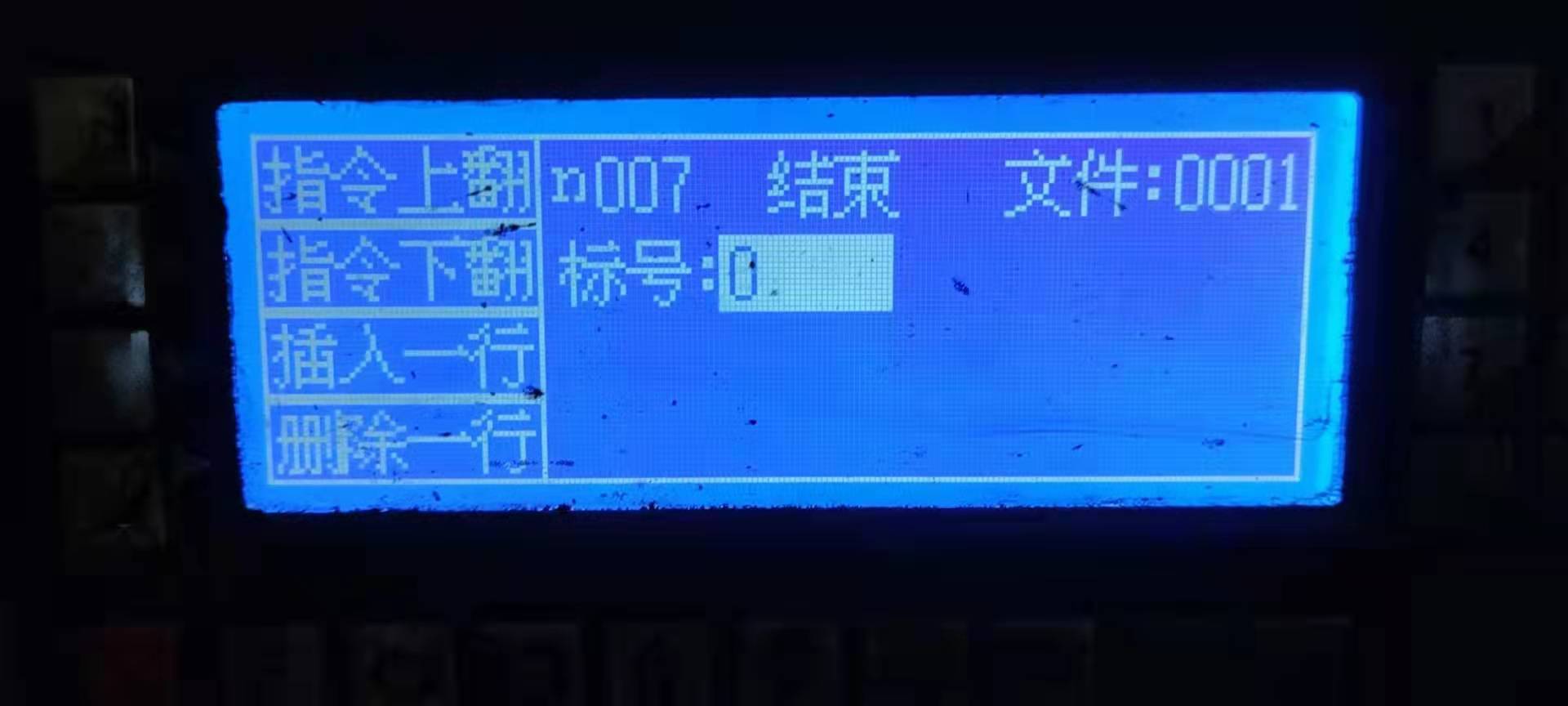

007，結束
