86電機接線講解

    86三相低壓步進電機和三相高壓步進驅動器CM35D-20控制器的接線。

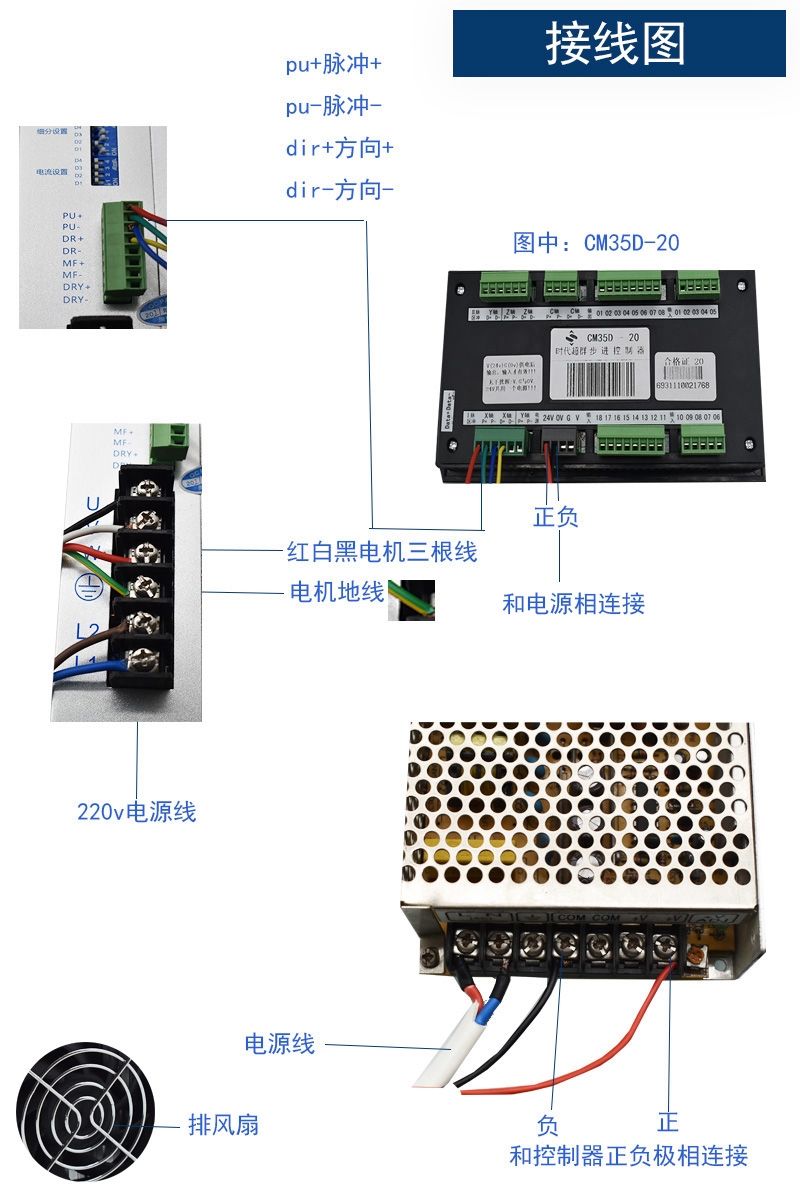

    86電機接驅動器的U、V、W、紅黑白電機的三個線可以隨便接，綠黃這根線只能接在地線上，驅動器電源要用220v的電源線，PU+脈沖+PU-脈沖-DIR+方向+DIR-方向-，連接控制器的PU+脈沖+PU-脈沖-DIR+方向+DIR-方向-，控制器的24v正極和ov負極連接電源的正負極。右圖：接線圖
