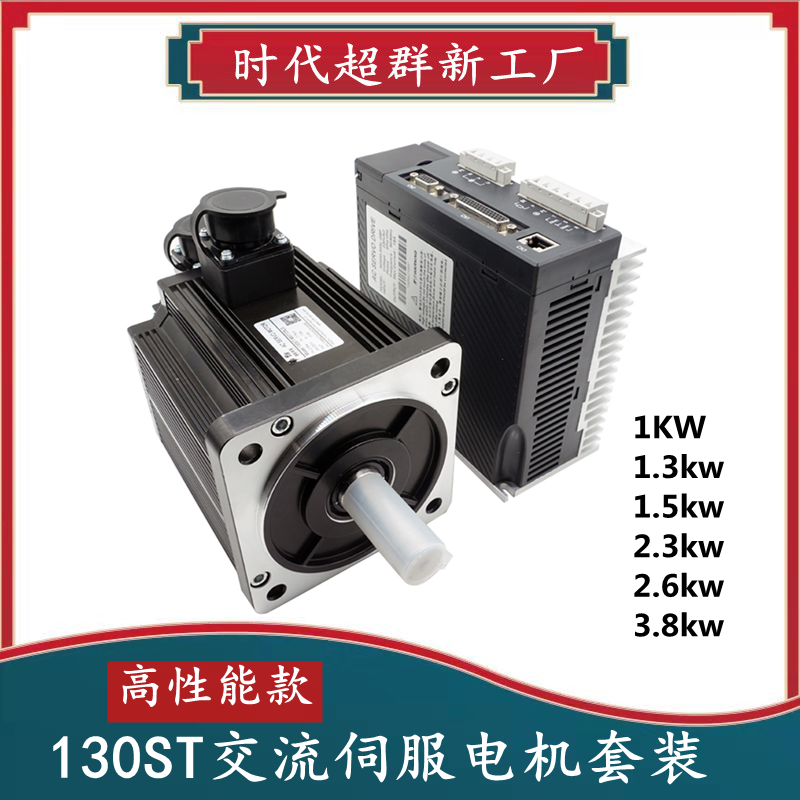

大家好，下圖是我司高性價比SD系列交流伺服電機套裝；本期給大家介紹一下此款伺服的常用參數；純干貨，快收藏吧！！！

我司可提供全系列伺服，有需要可聯系13520625494（微信同號）

很多客戶反饋電機剛用上是好的，過段時間電機就只會一個方向運行，發脈沖不管用了，這是怎么回事呢？ 在日常工作中，90%以上的原因是因為接線錯誤導致的。很多客戶接線操作不當，信號線接線錯誤，會燒掉驅動器的脈沖口，所以電機只有一個方向，那么只能返回工廠維修了；

那么本篇給大家介紹一下怎么接線；通常伺服驅動器信號端支持5v/24v的脈沖信號，一般默認出廠5V，若客戶使用PLC （24V的信號），需要更改接線端子；

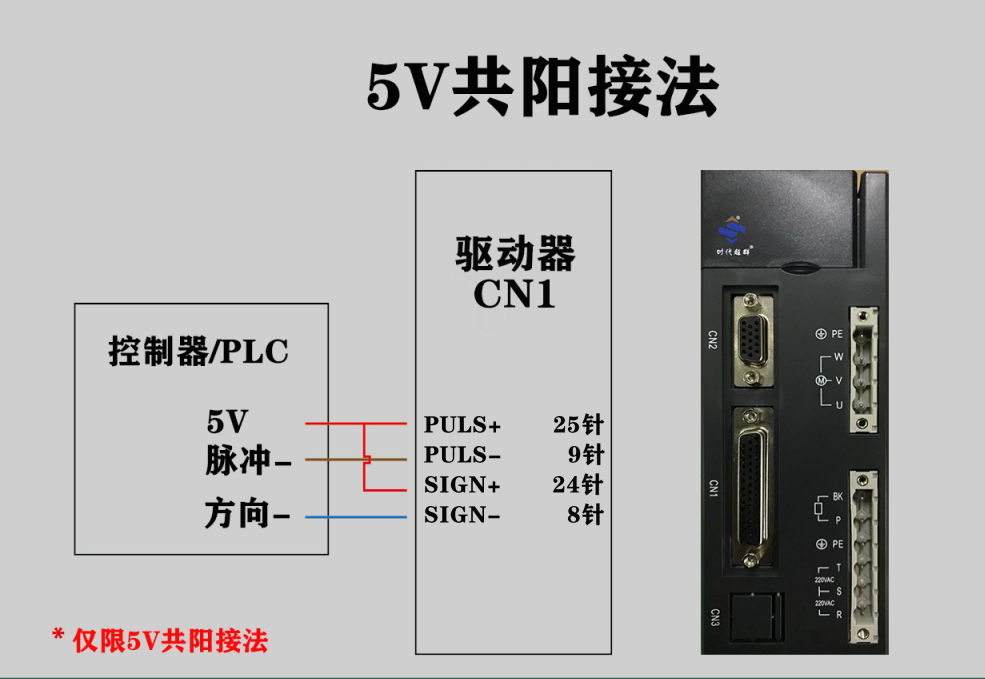

如下圖為5V共陽：

如下為24V信號接法：

共陽接法：38/39號  接24v+公共端   9號是脈沖負   8號方向負；

 共陰接法：需要在脈沖負和方向負串2K電阻，把信號轉換成5V。8/9接0V公共端； 38 接方向正    39接脈沖正；
