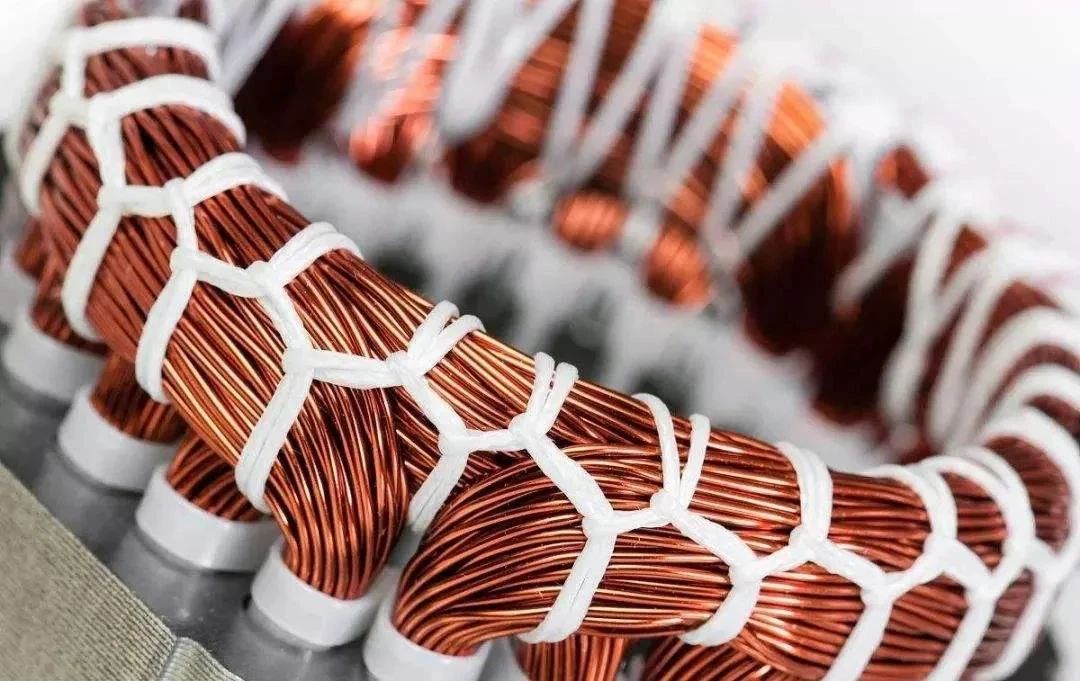

因為焊接不良或運用腐蝕性焊劑，焊接后又未鏟除潔凈，就或許構成壺焊或松脫；受機械應力或磕碰時線圈短路、短路與接地缺陷也可使導線焚毀，在并燒的幾根導線中有一根或幾根導線短路時，另幾根導線因為電流的添加而溫度上升，致使繞組發熱而斷路。通常分為一相繞組端部斷線、匝間短路、并聯支路處斷路、多根導線并燒中一根斷路、轉子斷籠。

01、電機繞組斷路斷陷景象

電機不能主張，三相電流不平衡，有反常噪聲或振蕩大，溫升跨過容許值或冒煙。

02 、發作要素

在修補和維護維護時碰斷或制作質量疑問。

繞組各元件、極(相)組和繞組與引接線等接線頭焊接不良，長時刻作業過熱脫焊。

受機械力和電磁場力使繞組損害或拉斷。

匝間或相間短路及接地構成繞組嚴峻燒焦或熔斷等。

03、查看辦法

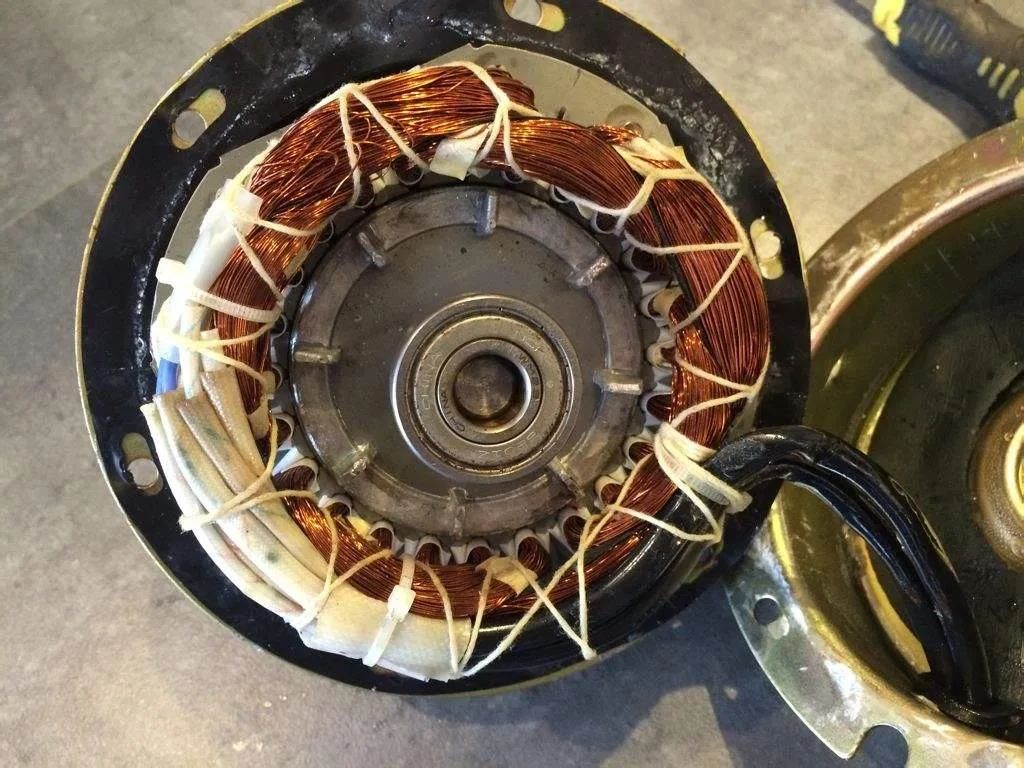

查詢法。斷點大大都發作在繞組端部，看有無碰折、接頭出有無脫焊。

用表法。運用電阻檔，對“Y”型接法的將一根表棒接在“Y”形的基地址上，另一根順次接在三相繞組的首端，無量大的一相為斷點；“△”型接法的短開聯接后，別離測每組繞組，無量大的則為斷路點。

試燈法。辦法同前，等不亮的一相為斷路。

兆歐表法。阻值趨向無量大（即不為零值）的一相為斷路點。

電流表法。電機在作業時，用電流表測三相電流，若三相電流不平衡、又無短路景象，則電流較小的一相繞組有有些短斷路缺陷。

電橋法。當電機某一相電阻比別的兩相電阻大時，闡明該相繞組有有些斷路缺陷；

電流平衡法。關于“Y”型接法的，可將三相繞組并聯后，通入低電壓大電流的交流電，假定三相繞組中的電流相差大于10%時，電流小的一端為斷路；關于“△”型接法的，先將定子繞組的一個接點拆開，再逐相通入低壓大電流，其間電流小的一相為斷路。

斷籠偵辦器查觀念。查看時，假定轉子斷籠，則毫伏表的讀數應減小。

04、斷路處理辦法

斷路在端部時，聯接好后焊牢，包上絕緣資料，套上絕緣管，綁扎好，再烘干。

繞組因為匝間、相間短路和接地等要素而構成繞組嚴峻燒焦的通常應替換新繞組。

對斷路點在槽內的，屬少數斷點的做應急處理，選用分組挑選法找出斷點，并在繞組斷部將其聯接好并絕緣合格后運用。

對籠形轉子斷籠的可選用焊接法、冷接法或換條法批改。
