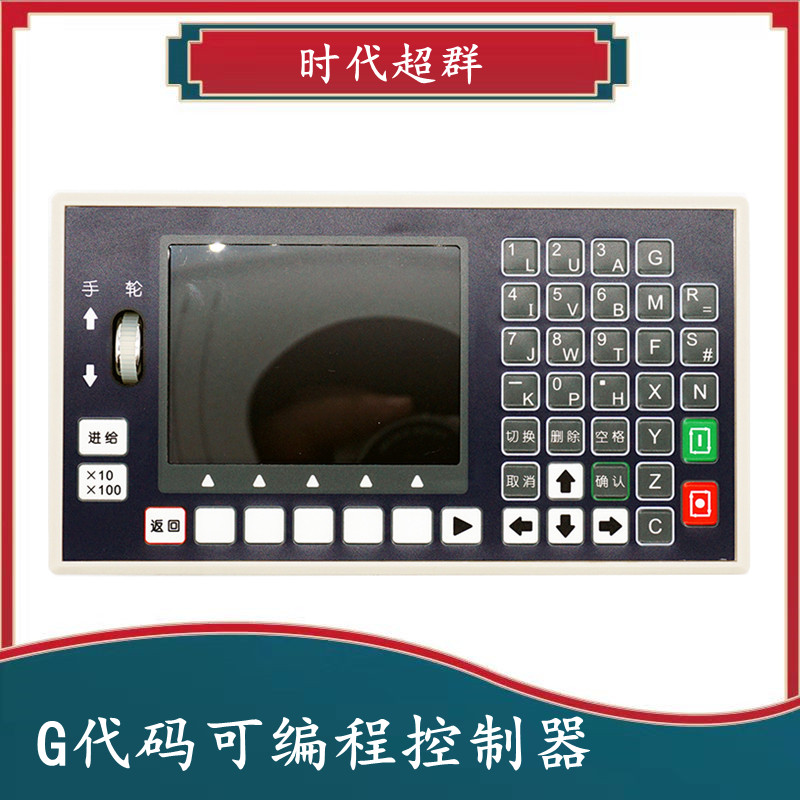

上圖為我司CM45系列可編程控制器，特點在于此款控制器可支持G代碼編程；系統更 加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1 個模擬主軸，2ms 高速插 補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編 程方式，USB接口，支持 U 盤文件操作和圖片的導入；可廣泛作為雕刻機、電焊機、數控機 床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統；

本篇給大家介紹一下控制器的接線部分；

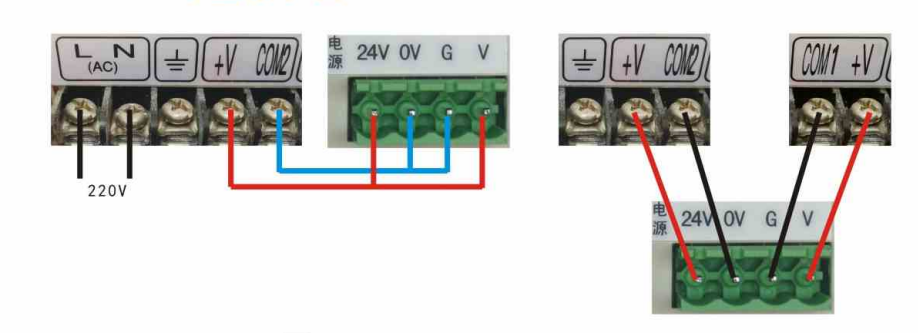

1、控制器需要24V 供電，如下圖是與開關電源的鏈接；需要注意的是，0V與G需要短接，24V與V需要短接;IO隔離供電是為了增加控制器的抗干擾能力；

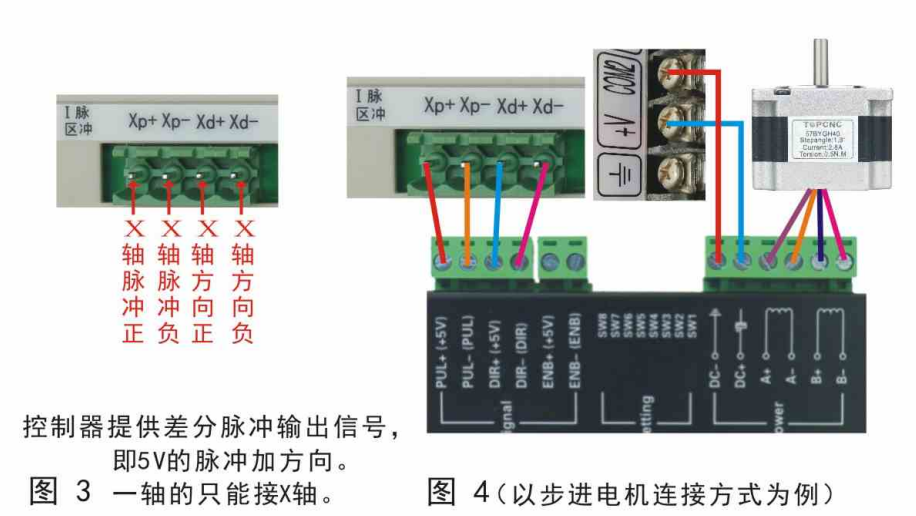

2、以下為控制器的脈沖方向信號線與驅動器的鏈接：

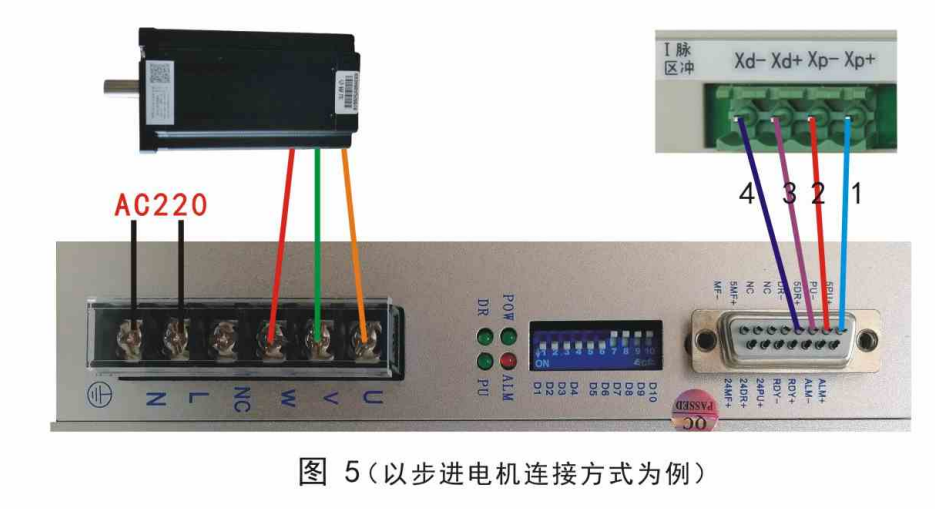

3、下圖為三相步進電機舉例；

注意：24V的開關電源盒不能與大地、機殼等短接，當距離較遠時應當使用較粗的電器連接線纜,電器柜中的配線應注意強電與弱電的分離，避免混在一起且盡量減少交叉，注意電磁干擾對控制系統的影響；
