ZD-3HE2270DML三相步進驅動器除了滿足一般電機的使用要求外，還可以連接485通訊，通過連接驅動上的串口，實現在電腦上更改驅動參數。

工具：ZD-3HE2270DML驅動器；

5V 輸出直流開關電源；

USB 轉 485 通訊工具；

操作說明:

由于設計方面原因 ZD-3HE2270DML驅動的 485 通訊為非隔離電源通訊，而驅動器為220V交流供電，直接給驅動器上 220V 電時使用 485 通訊會燒毀驅動器和電腦或其他工具，如客戶有使用 485 通訊的必要需求，建議可以使用驅動器內部的 5V 供電輸入口直接給主控供電，然后鏈接 485 調試軟件進行參數的設置與調整，具體操作如下：

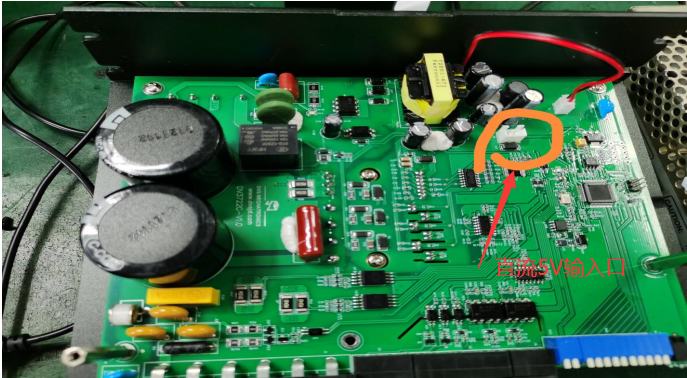

（1）將驅動外殼打開，找到如圖所示白色端子，此端子為直流 5V 輸入口:

  （2）用 USB 轉 485 通訊工具將驅動器與電腦連接，

  （3）將 5V 開關電源通過驅動器 5V 輸入口與驅動連接，并輸入 5V 電源，連接效果如圖;

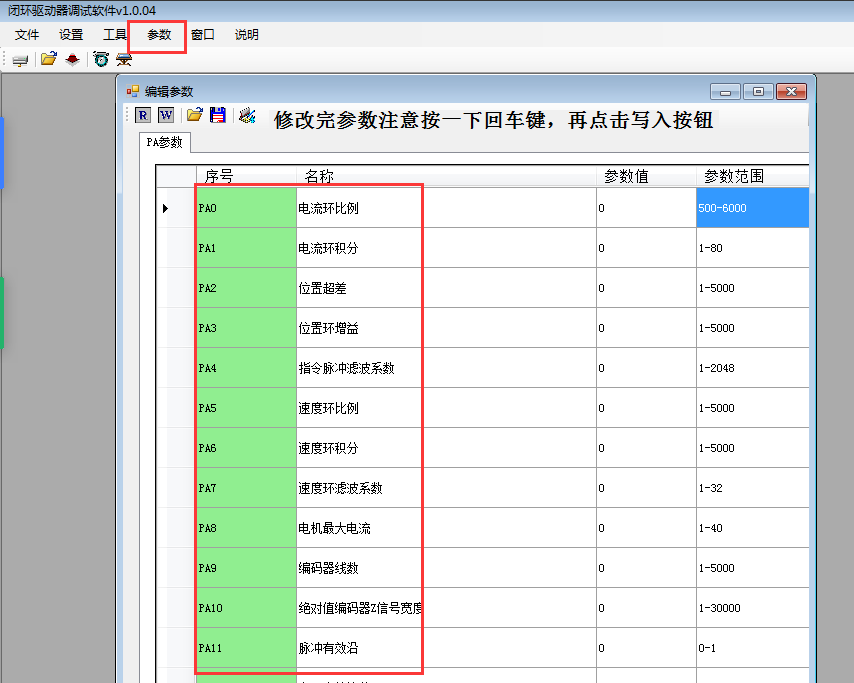

  （4）打開調試軟件，打開通訊串口連接驅動器

  （5）參數更改調試完成后裝回外殼，接通主電源，電機和信號線，正常上電運行。

注意:為了保證您的人身財產安全及相關設備的安全，進行該操作時驅動主電源（~220V）輸入務必全程保持斷開狀態！！！！！
