從平時接觸到的工況中，學習到了一些有意思的設計，今日找到了設計圖，分享一下

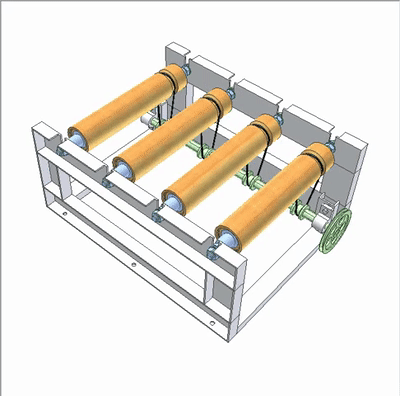

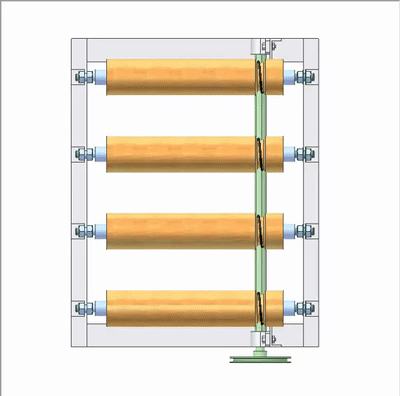

我們先來看第一組，這是一種滾筒傳送裝置。其中綠色軸是輸入端，橙色滾輪通過圓形皮帶接收輸入軸的旋轉。這里的皮帶傳動是用于兩個呈90度夾角的軸之間的傳動。

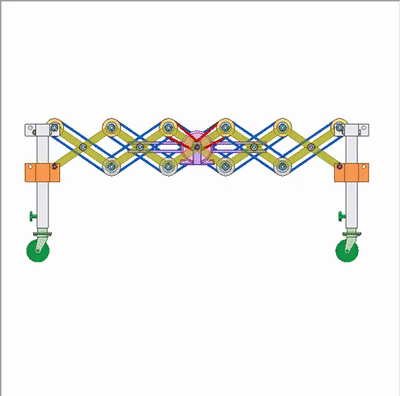

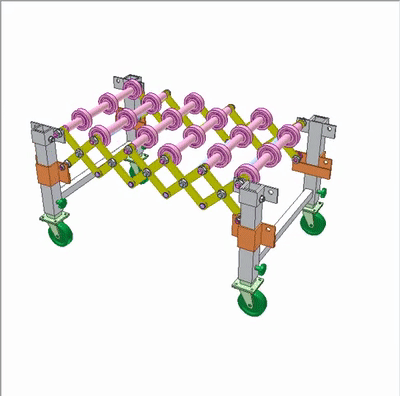

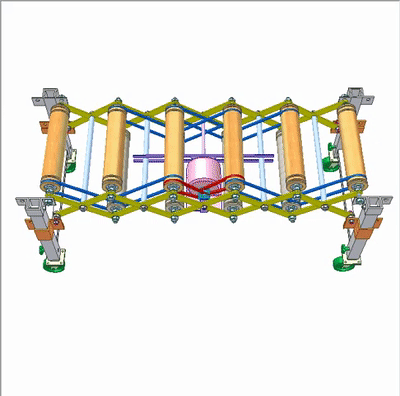

第二張是柔性滾筒輸送機構。它是惰性鉗機構的一種應用。輸送機長度可以改變，以滿足操作需要。在重力作用下，可以設置不同高度的兩個輸送機末端來移動負載。由于惰性大鉗旋轉接頭中的間隙，輸送機適于形成在水平面上具有不同半徑和曲率方向的曲線運輸路徑。 另外也可以改成電動使用，輸送機長度可以改變，以滿足操作需要。粉紅色的電機放在紫色底座的中央，紫色底座與黃色的懶惰鉗構件有旋轉接頭。借助插槽，底座保持水平。紅帶將電機的旋轉傳遞到兩個最近的上輥。藍帶將所述輥?zhàn)拥男D(zhuǎn)傳遞給其余輥?zhàn)印?/span>
|
