剎車電機連接繼電器

l 剎車常開型

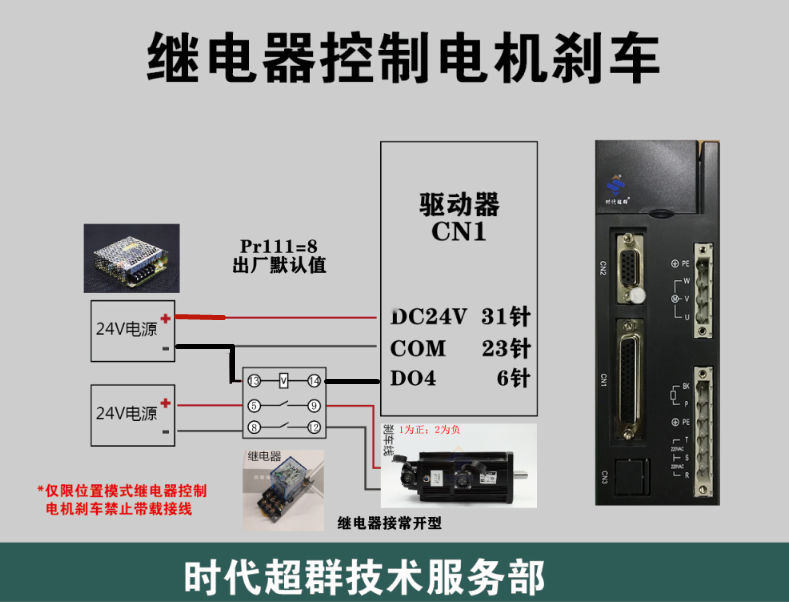

如圖所示，24V電源首先連接繼電器輸入端，輸出端連接電機剎車，輸入端14號角接24V正極，5V信號線給6號腳位焊一根線，控制繼電器信號的通斷連接繼電器13號腳位，剎車線負極接12腳位，剎車線正極接9號腳位，輸出端5接24V正極，8接24V負極。

給電機設置使能，驅動器P98  0改1是設置電機使能，電機有使能且繼電器燈亮說明剎車連接繼電器成功。
