限位開關在導軌滑臺上經常被應用，其安裝在導軌上，當滑塊接近時，產生信號（開、合信號），從而去控制電路和電機的位置，使其啟動、減速或者停止在固定位置，防止過沖。

限位開關就是用以限定機械設備的運動極限位置的電氣開關，又稱為行程開關。

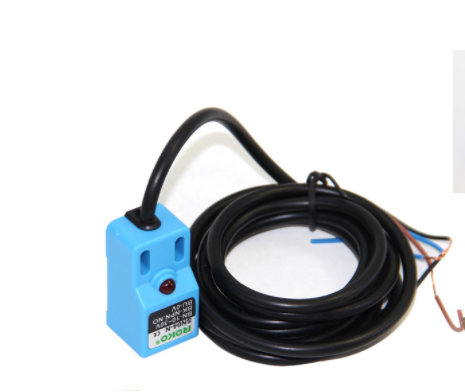

圖片這種限位開關是電感式限位開關，檢測距離是5mm，檢測物體金屬（銅，鐵，鋁，金等）工作電壓：10-30VDC,輸出方式：NPN常開型，輸出電流：300毫安。塑料外殼：塑料ABS.

固定方式可以固定到導軌的側面，鐵片感應了就輸出信號給上位機，下來有兩個固定螺絲，限位開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。

今天講一下限位開關如何接線：

限位開關有3根出線分別對應：

棕色：接開關電源24V正極

藍色：接開關電源0V負極

黑色：接控制器信號輸入端
