DM420 DSP 控制的數字式兩相步進電機驅動器，適配相電流在 2.0A 以下、 電機法蘭 20，35，39，42 的兩相混合式步進電機，適配電機如下圖：

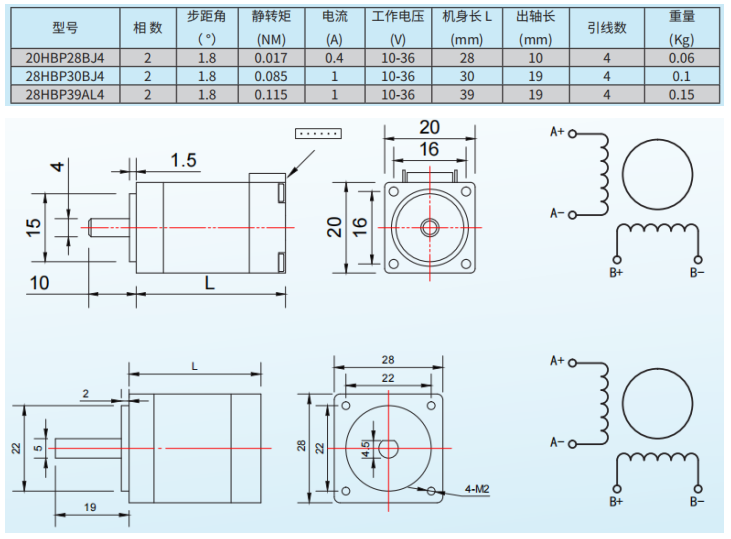

20/28步進電機尺寸規格：

35步進電機尺寸規格：

39步進尺寸規格：

42步進電機尺寸規格：

適合各種運動控制領域自動化設備和儀器，例如：3D 打印機、激光加工設備、 雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。用戶

低振動、低噪聲的設備場合。

DM420可設置128內各種細分以及 2.0A 內各種電流，能夠針對不同電機采用相應運行參數，使電機運行非常平穩，震動以及噪聲極小。 內置過熱， 過流，過壓檢測，保護驅動器穩定運行.

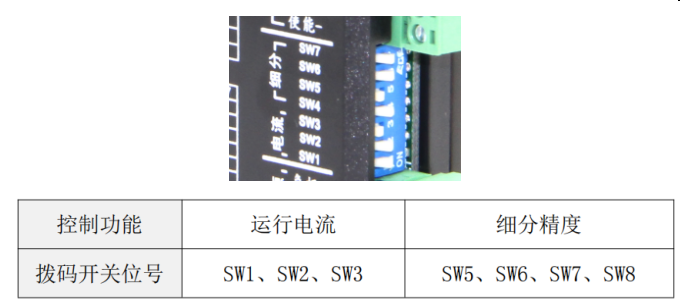

驅動器采用七位撥碼開關設定 動態電流，細分精度，詳細描述如下：

驅動器接線圖如下圖：

接口定義

控制信號接口

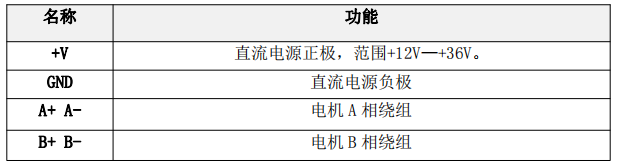

電源/電機接口

控制信號接線圖
