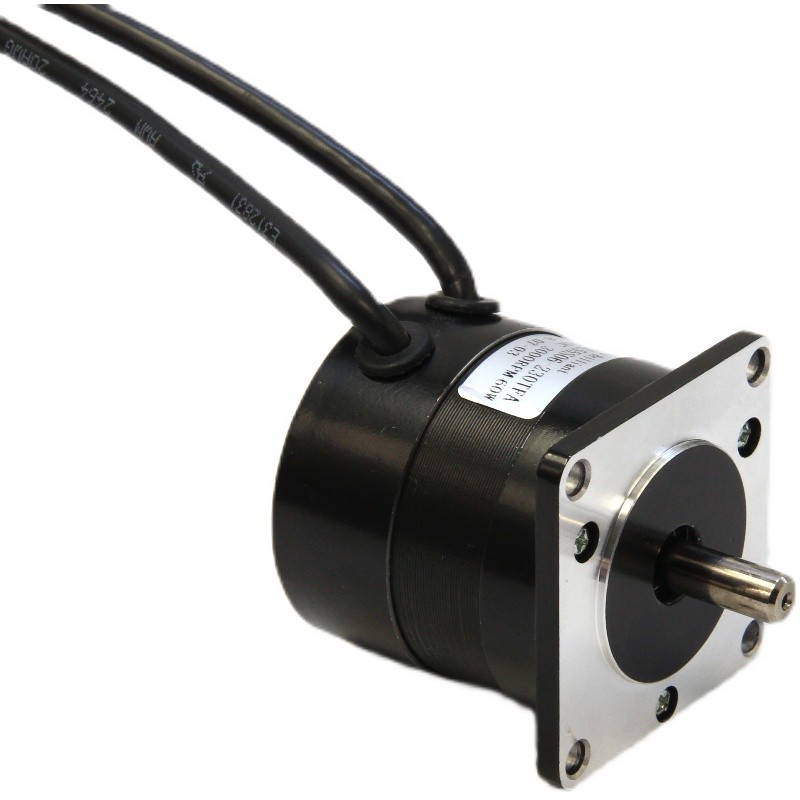

時代超群直流無刷電機 直流無刷電機工作原理： 無刷直流電機實物圖無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。 電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體 ，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。 驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等。
如何檢測直流無刷電機的好壞呢？
1、 先用手轉電機軸，感覺是否平穩，在用萬用表測量電機線電阻，有霍爾的也測下，邊測霍爾邊用手轉電機軸，觀察阻值。
2、利用萬用表檢測它，方法是：將萬用表量程撥到直流電壓10V檔，表筆分別與電機的兩個電極鏈接，用手轉動電機轉子，如果表針偏向一方，則證明電機是好的；如果不動，則是壞的。原理：永磁式直流電機也可以視為發電機。 3、軸伸徑向圓跳動、凸緣止口對電動機軸線的徑向圓跳動、凸緣安裝面對電動機軸線的端面跳動、轉子的轉動慣量、保護接地電路有效性試驗、耐電壓、絕緣電阻、反電動勢常數、定子電感、定子電阻、靜阻轉矩、空載轉速、額定數據、系統功能試驗、高溫連續運行試驗。 效率、峰值數據、繞組溫升、熱阻和熱時間常數、正反轉速差、轉速波動、轉矩波動、溫度電壓負載變化的轉速調整率、轉矩變化的時間響應。  電話微信：15001281697
|
