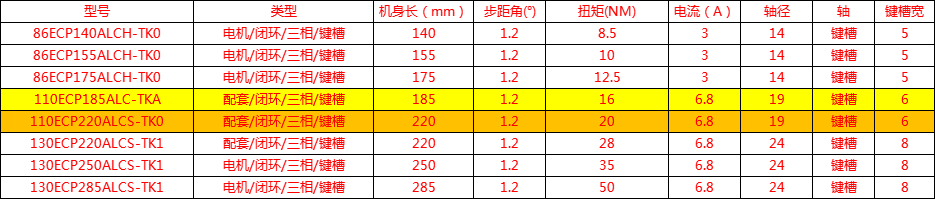

ZDM-3722三相閉環驅動器單電源輸入，驅動電壓為 相 AC220V，適配電流在 7.0A 以下、位置控制方式，5 位 LED 數碼管顯示，4 個操作按鍵，位置控制方式，DB15插頭1000線編碼器。適用外徑 86-130mm 的各種型號的三相混合式步進電機，適配電機如圖：

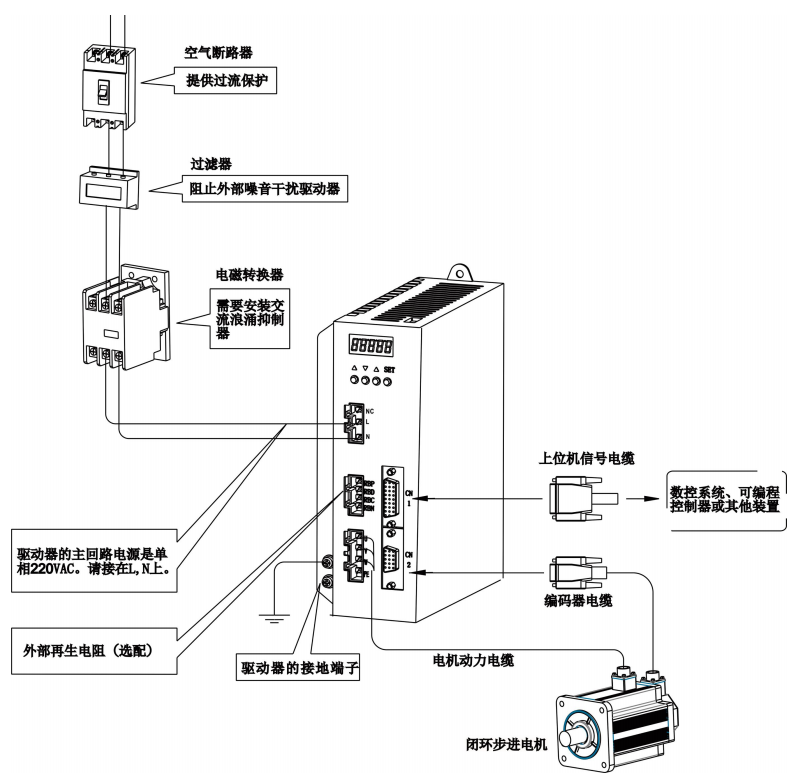

驅動器接線圖：

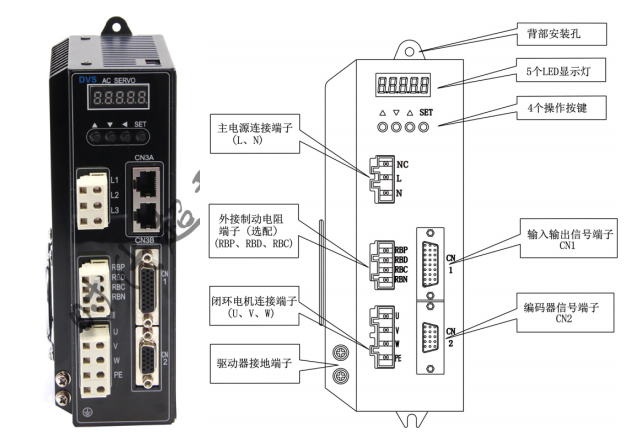

驅動器端口：

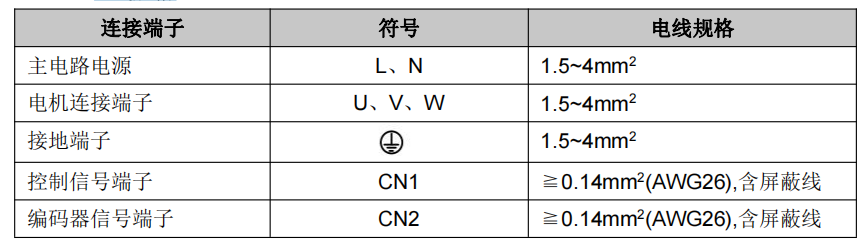

電線規格
編碼器電纜必須使用雙絞線。如果編碼器電纜太長（>20m)，會導致編碼器供電不足，其電源和地線可采用多線連接或使用粗電線。

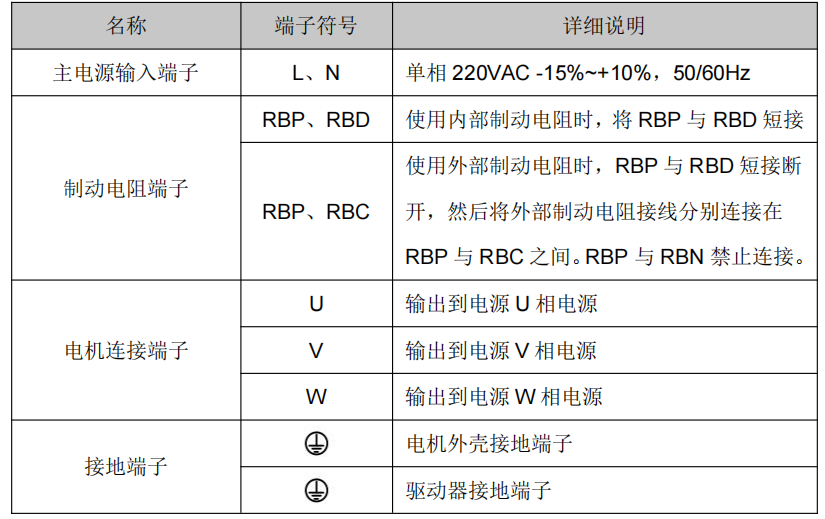

強電端子說明
CN1 控制信號端子

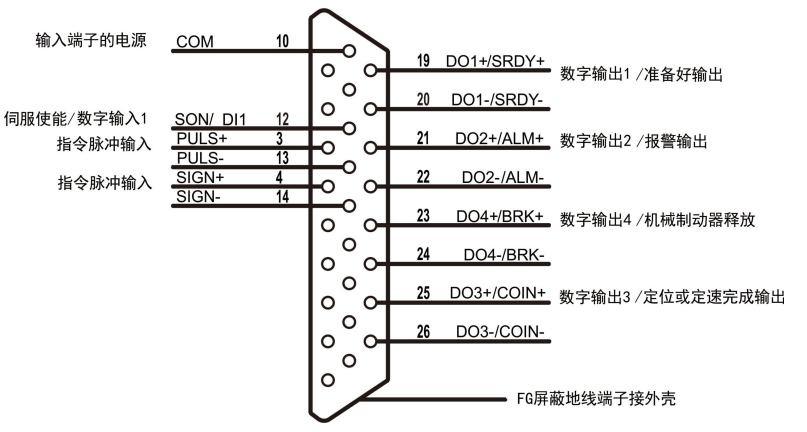

CN1 控制信號端子提供與上位控制器連接所需要信號，使用 DB26，外形和針腳分布為：

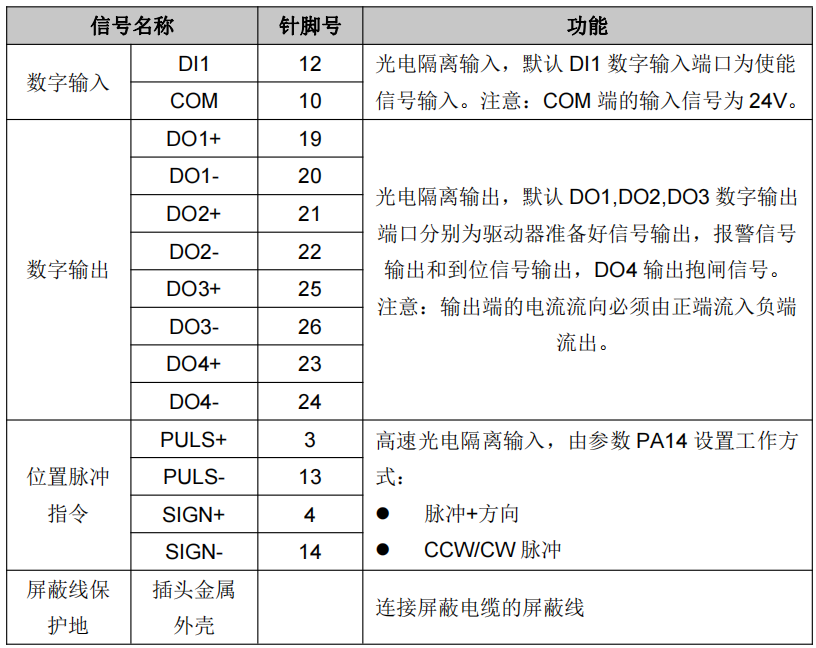

CN1 端子信號說明
CN2 編碼器信號端子
接編碼器的端子使用 3 排 DB15 插座，外形與針腳分布為：

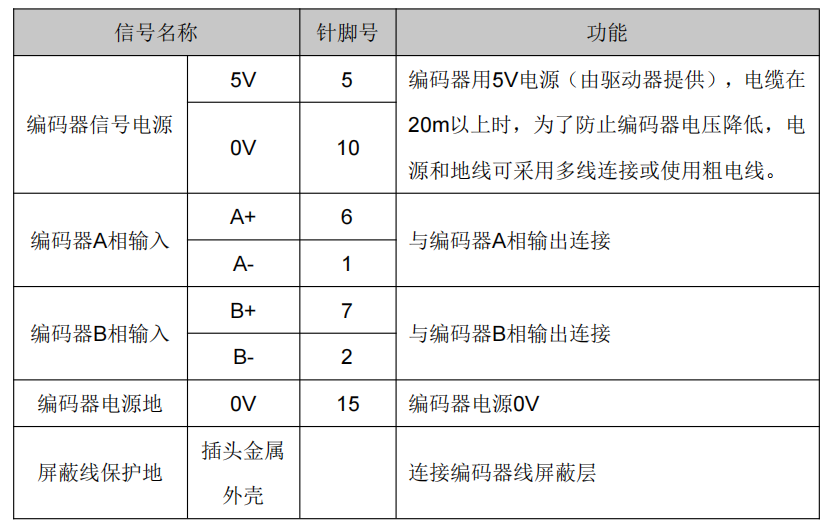

步進閉環編碼器定義：

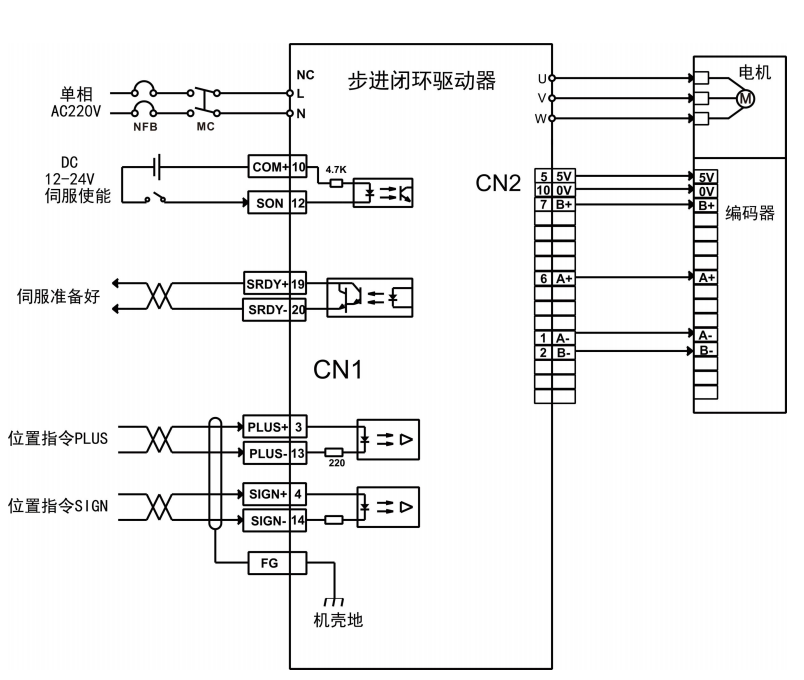

位置模式控制接線圖
