CS10-6S控制器一款專門針對步進/伺服電機的運行控制模塊。 該模塊沒有可編程功能，但內置了多種固定的運行模式，用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離/速度/延遲/循環次數。可獨立作為模塊運行，也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！
今天介紹一下CS10-6S步進控制器CS10-6S步進控制器如何實現 按鈕控制正轉循環N次，然后在按下按鈕反轉回零

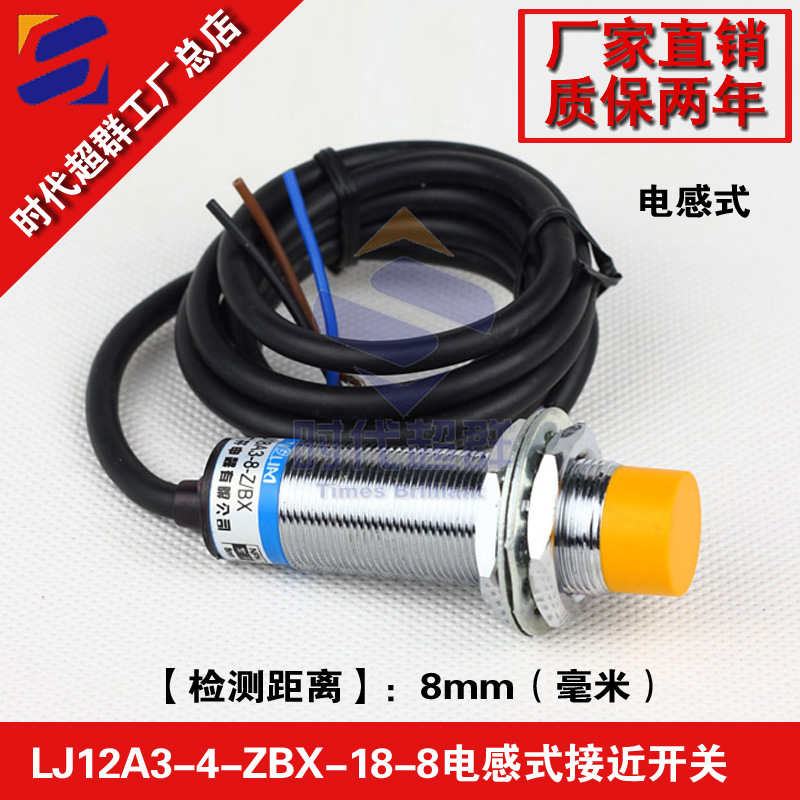

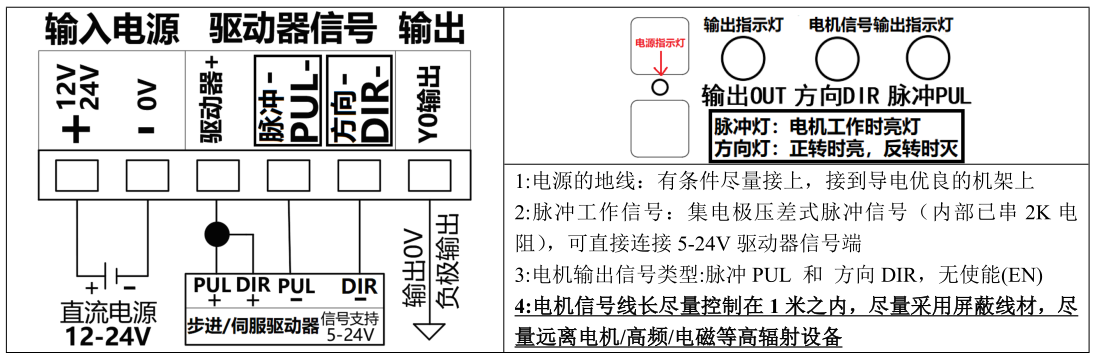

首先，控制器要和驅動器接好線，供電24V，注意電源一定不要接反，否則一下就燒掉了 其次接好限位開關做零位開關
三根線的接線接法： 粽色的是接電源的正極，藍色的是接電源的負極，黑色的是接載（信負號輸出）（X1限位或X2限位）。

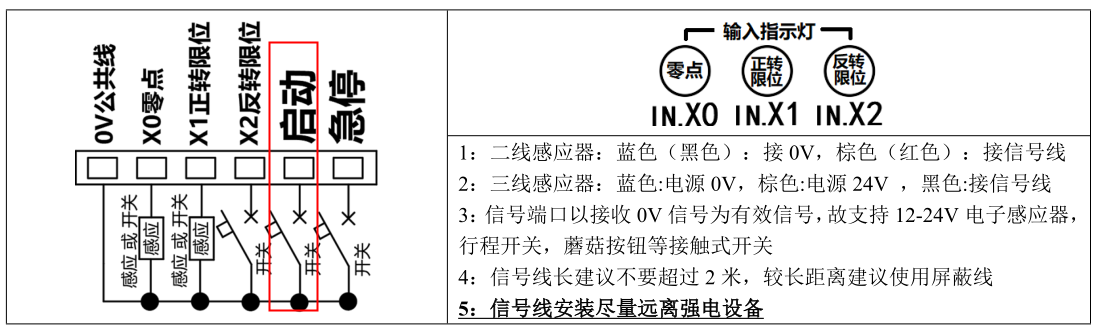

我們利用啟動作為一個啟動按鈕，接一個復位按鈕，來實現

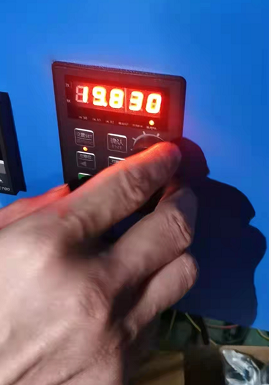

按照上述接線圖接好線，控制器供電，以后數顯屏幕亮起 這樣我們可以設置參數了。設置參數的方法如下: 首先模式要選用P0=15的模式 按【 】可手動移動電機或者按啟動鍵 【P0-15 】：按【啟動鍵】：電機先反轉回零，然后才開始正常工作。輸出 Y1 開---按照設定的[距離][速度]正轉---輸出 Y1 關---輸出 Y0 開---正轉到位延遲---輸出 Y0 關---以上循環 N 次（不需按【啟動鍵】就能下次循環）。循環結束后，再按【啟動鍵】-電機按照設定[速度]反轉回零 【P0-16 】：按【啟動鍵】：電機先反轉回零，然后才開始正常工作。輸出 Y1 開---按照設定的[距離][速度]正轉---輸出 Y1 關---輸出 Y0 開---正轉到位延遲---輸出 Y0 關---以上循環 N 次（需再按【啟動鍵】才能下次循環）。循環結束后，再按【啟動鍵】-電機按照設定[速度]反轉回零

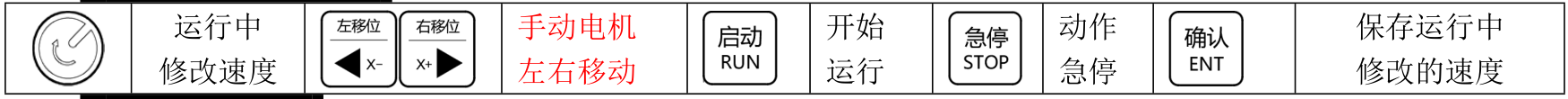

面板上按鈕
默認設置情況下，回零使用的是軟件零點。在【 F5-F8】功能下可選擇模式 也可以把按鍵功能外接出來  以上紅色是外接有效的端口 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
