ZD-M42步進電機驅動模塊可直接安裝在電機背面，可以減少占用空間，易實現電機驅動一體化，輸入電壓DC32V( 峰值 )，輸出電流：0A-1.8A，電流十六細分可調，外部輸入頻率****客戶16000HZ,驅動帶散熱片，可以實現自動半流鎖定，支持脫機、使能、鎖定等功能。適配電機如圖：

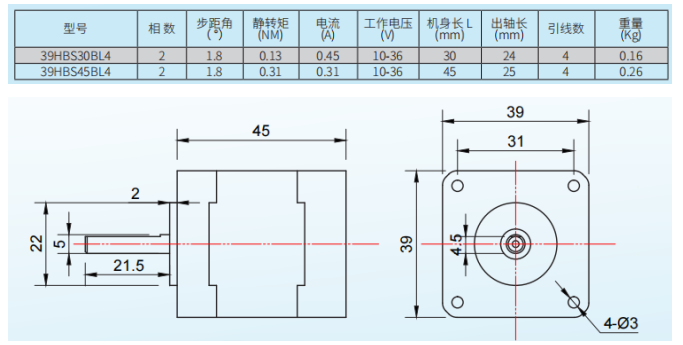

39電機尺寸規格：

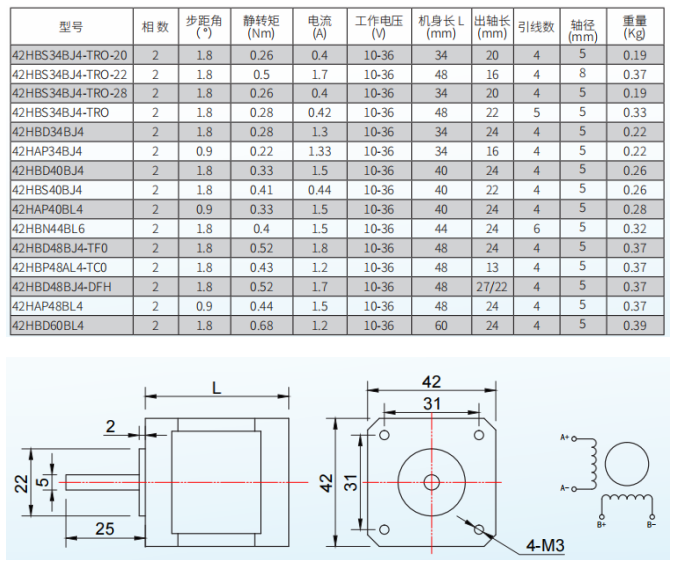

42電機尺寸規格：

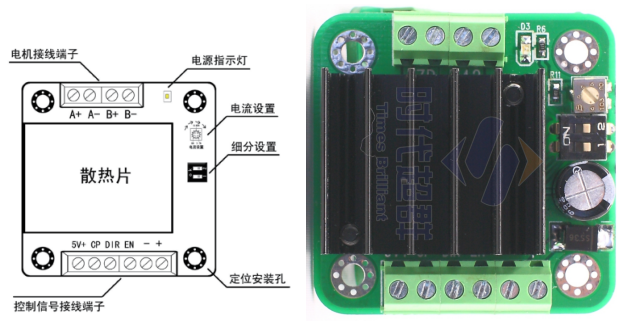

接口定義

控制信號接線方法

當控制器的接口電壓為5V 時， 直連既可；

當接口電壓為 12V時，請串聯 1K電阻；

當接口電壓為 24V 時，請串聯 2.7K電阻

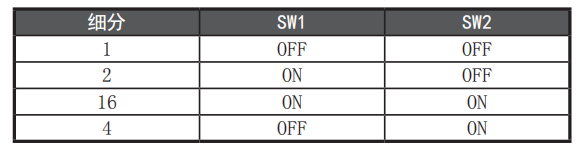

 細分設置

注：2、4 細分適合電機高速運行；16 細分適合電機低速運行

電流設置

旋轉撥碼，即可實現電流設置

適配直流電源

安裝注意事項：

1）此驅動器沒有外殼保護和加裝散熱裝置，使用時請注意金屬物掉落到驅動器表面引發內部短路的危險，應盡量保持工作環境的散熱通風，避免在潮濕的環境下工作。

2）驅動器與電機的安裝應留有一定的空隙，避免電機發熱引起驅動器過熱，燒毀元器件。
