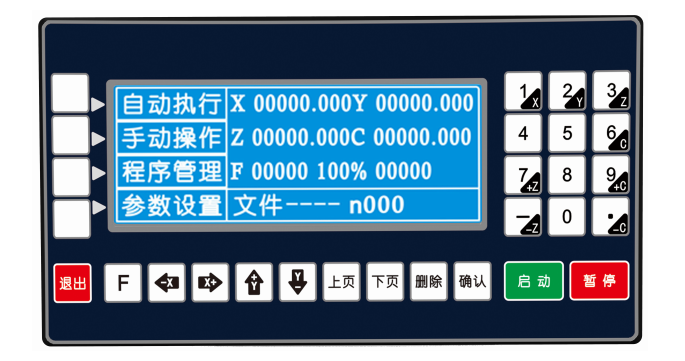

如上圖是我們的一個控制面板

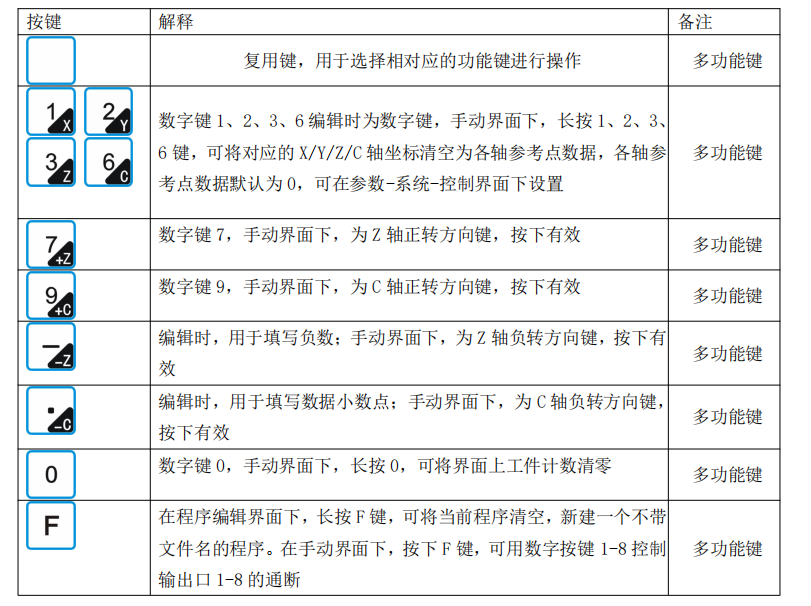

1按鍵定義

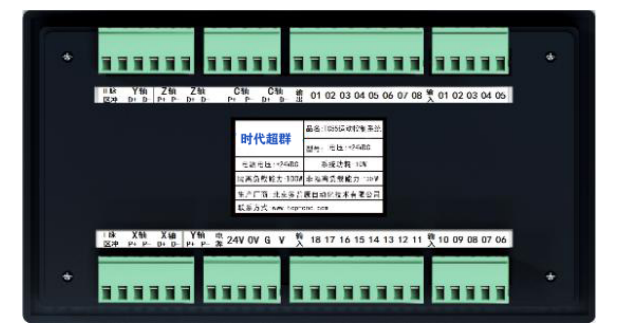

控制器背面如圖所示

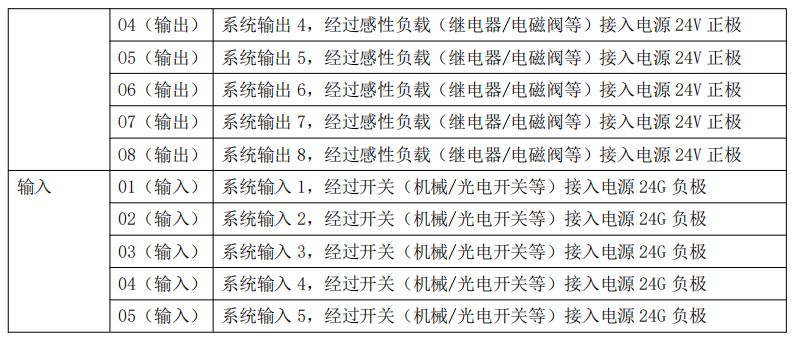

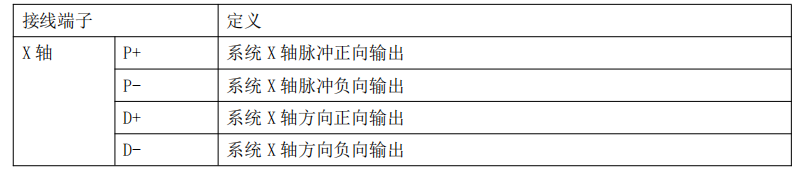

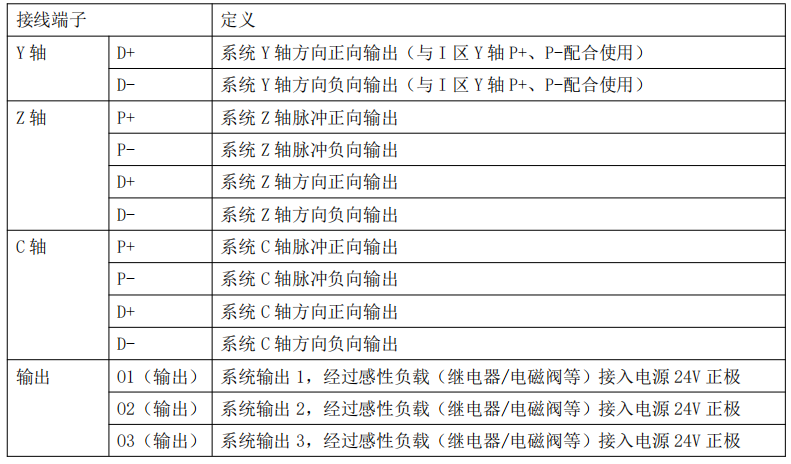

2接口定義

系統與外部的連接，通過控制器背面端子實現

（I區)

（II區）

3接線示意圖

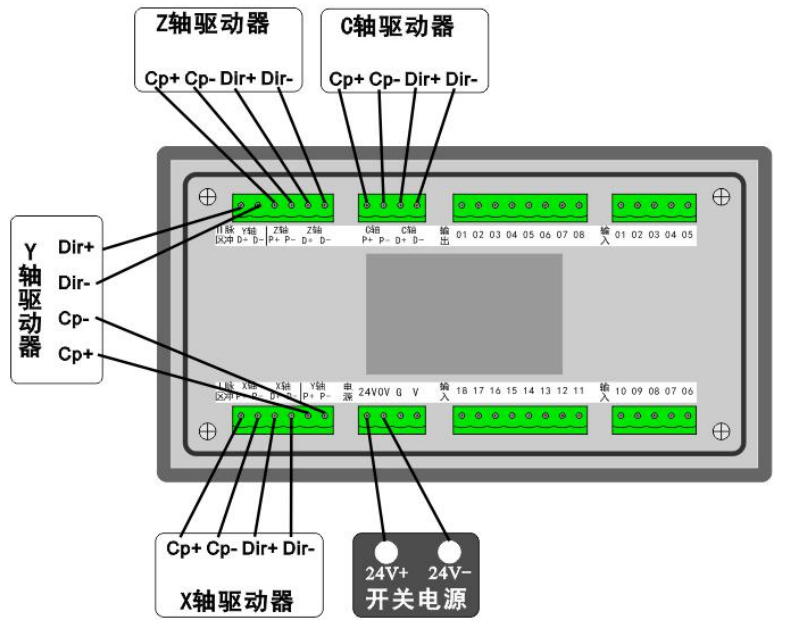

4電機連接

D+ D-分別接驅動器的Dir+ Dir- P+ P-接驅動器的Pul+ Pul-端

5系統電氣連接說明

（注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源

24V供電電源的24v+ GND端分別接控制器24v 0v端子

如果需要接輸入和輸出，則24v供電電源的24v GND端分別接控制器的V G 端子

24v電源不能與大地 機殼等短接 當距離較大時應適用較粗的電氣連接線

電器柜中配線，應注意強電 弱電分離 避免強電弱電混在一起，且盡量減少交叉，注意電磁干擾對系統的影響

系統接地線應采用較粗的銅線，一般應大于4平方毫米，并盡量縮短與接地端的距離

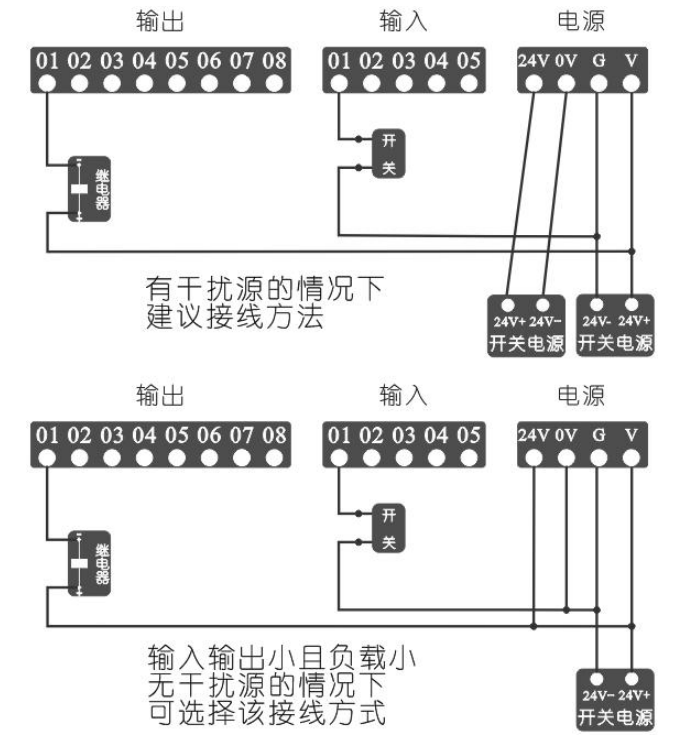

脈沖口及輸入輸出口接線示意圖

共兩種接線方式如下

CM35D系列控制器面板的一個說明到此結束，若有不懂咨詢李工
