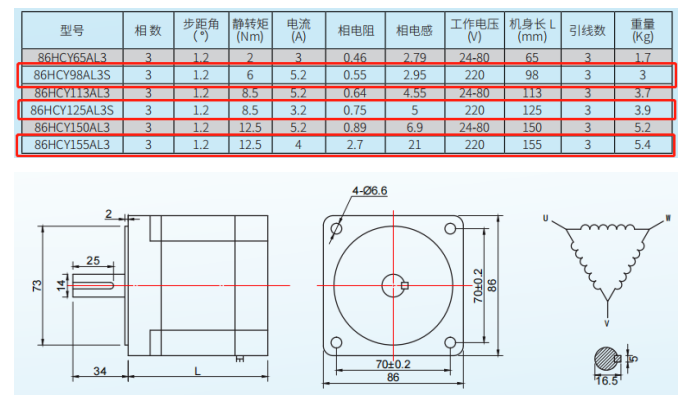

ZD-3HE2254DML三相步進電機驅動器采用單電源輸入，電壓范圍AC200V~240V，峰值電流7.0A,脈沖****響應頻率可達 200Kpps,****分辨率 60000 步/轉,內部支持電子齒輪比,步進脈沖停止超過 0.5s 線圈電流自動減到設置電流的一半,具有相位記憶功能及過流，過壓，過熱等保護功能。適配電機如圖： 86三相電機尺寸規格：
110三相電機尺寸規格：

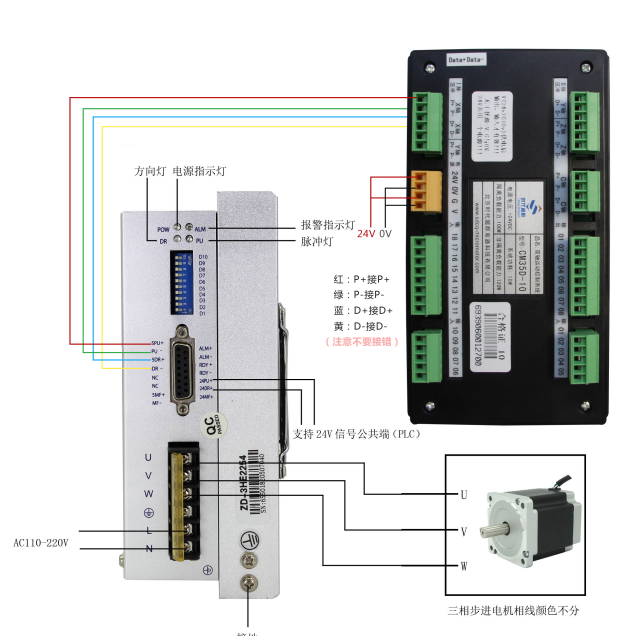

驅動器接線圖如圖：
驅動器接線端子：
CN1 控制信號輸入端口

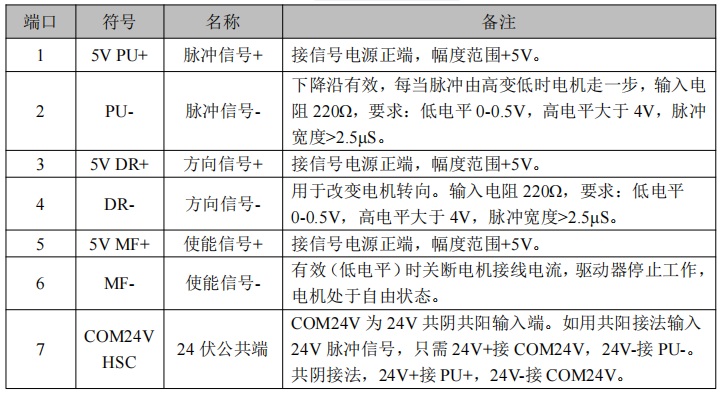

CN1 控制信號端口說明：

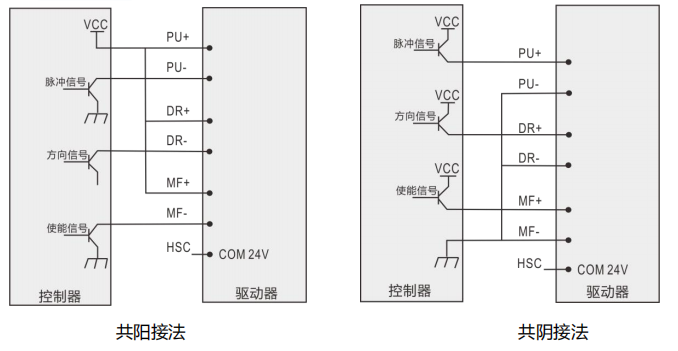

5V 信號接法

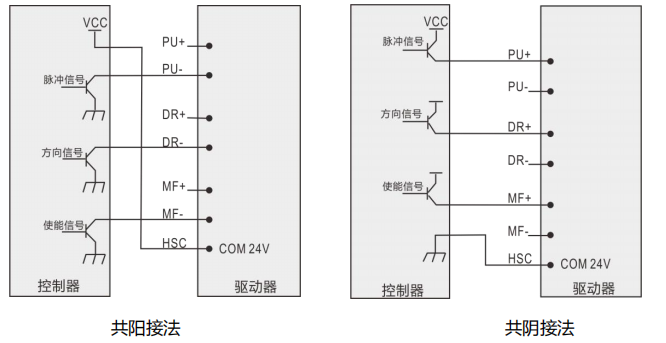

24V 信號接法

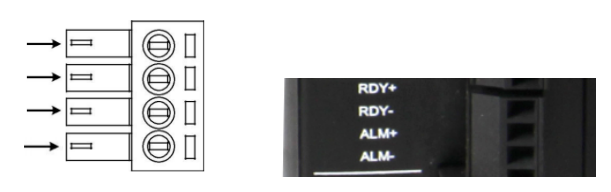

CN2 信號端口

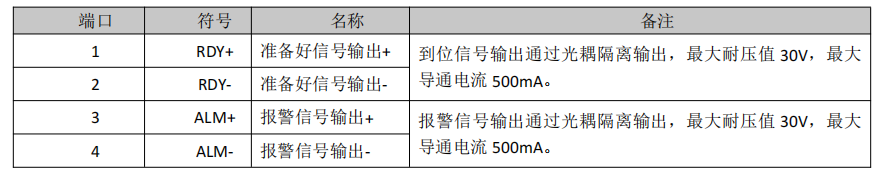

CN2 信號端口說明：
CN3 接口電源、電機線端口

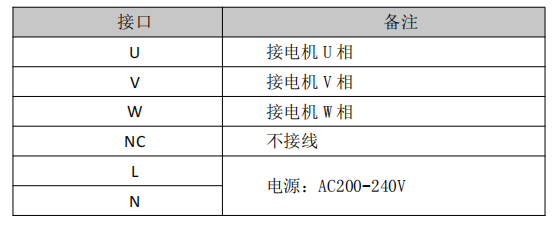

CN3端口說明：

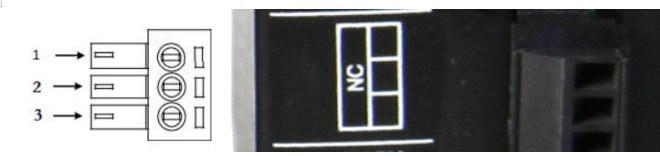

NC 端子
注意：標注 NC 的 3PIN 端子禁止接線，否則容易燒掉控制器或電腦，由此帶來的后果自負。

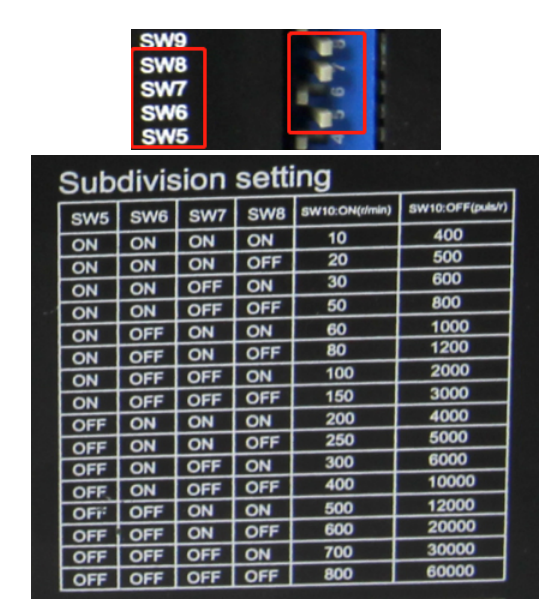

電流細分
脈沖細分
驅動器I/O模式輸入輸出口功能： 驅動器處于外部脈沖模式時，脈沖和方向口不能做其他功能使用。 處于 IO 模式時，脈沖口當做輸入口 1，方向口當做輸入口 2。 默認輸入口 1 功能號定義速度控制信號 1 輸入， 輸入口 2 功能號定義速度控制信號 2 輸入，輸入口 3 功能號定義使能信號輸入。 DI &DO功能一覽表

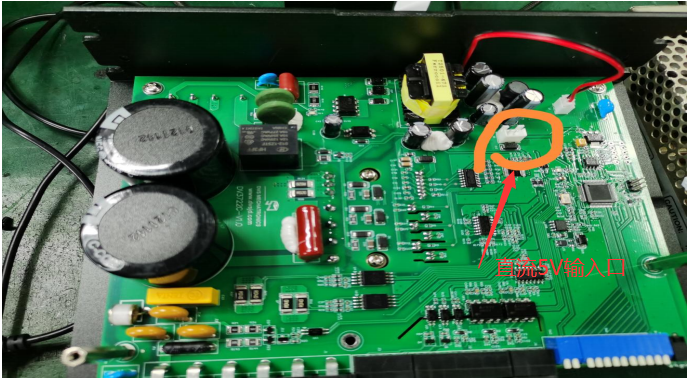

驅動器I/O模式時，可以通過連接驅動上的485串口，實現在電腦上更改驅動參數。 工具：ZD-3HE2254DML驅動器； 5V 輸出直流開關電源； USB 轉 485 通訊工具； 操作說明: 由于設計方面原因 ZD-3HE2254DML驅動的485通訊為非隔離電源通訊，而驅動器為220V交流供電，直接給驅動器上 220V 電時使用 485 通訊會燒毀驅動器和電腦或其他工具，如客戶有使用 485 通訊的必要需求，建議可以使用驅動器內部的 5V 供電輸入口直接給主控供電，然后鏈接 485 調試軟件進行參數的設置與調整，如圖所示： （1）將驅動外殼打開，找到如圖所示白色端子，此端子為直流 5V 輸入口:
（2）用 USB 轉 485 通訊工具將驅動器與電腦連接， （3）將 5V 開關電源通過驅動器 5V 輸入口與驅動連接，并輸入 5V 電源，連接效果如圖;

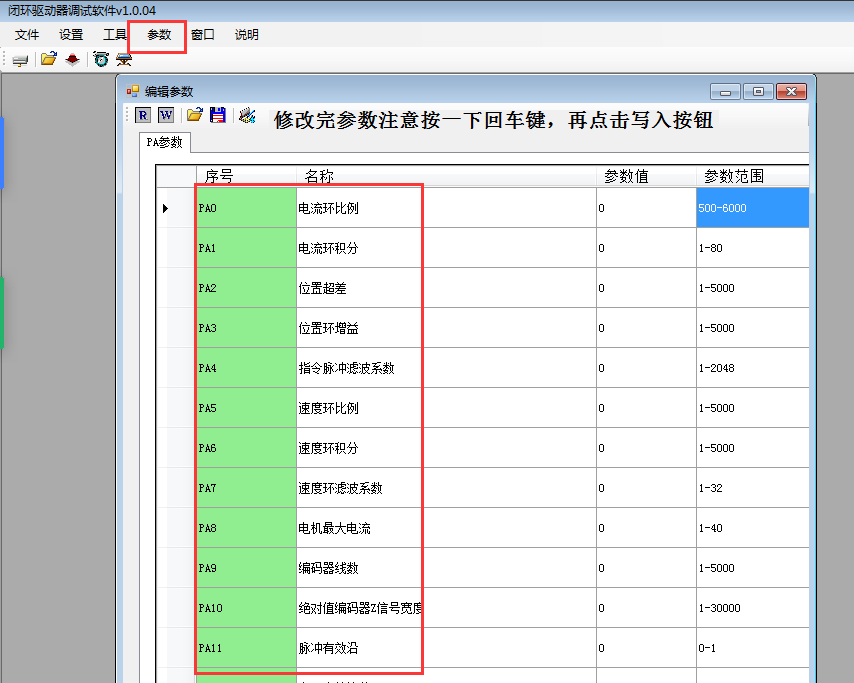

（4）打開調試軟件，打開通訊串口連接驅動器
（5）參數更改調試完成后裝回外殼，接通主電源，電機和信號線，正常上電運行。 注意:為了保證您的人身財產安全及相關設備的安全，進行該操作時驅動主電源（~220V）輸入務必全程保持斷開狀態！！！！！
|
