三相步進電機驅動器ZD-3HE2291,單相電源，電壓輸入范圍：AC110-220V, ****有效電流 6.5A，****脈沖響應頻率可達 400KHz，定位精度****可達10000步/轉，可以設置脈沖輸入信號，靈活匹配上位機的脈沖控制方式，具備短路、過壓、欠壓、過熱等完善的保護功能，具備掉電相位記憶功能，適合于特定應用中對初始相位的特殊需要；具備電機鎖機電流分 4檔可調，降低電機靜止狀態下的發熱量；適配電機如下：

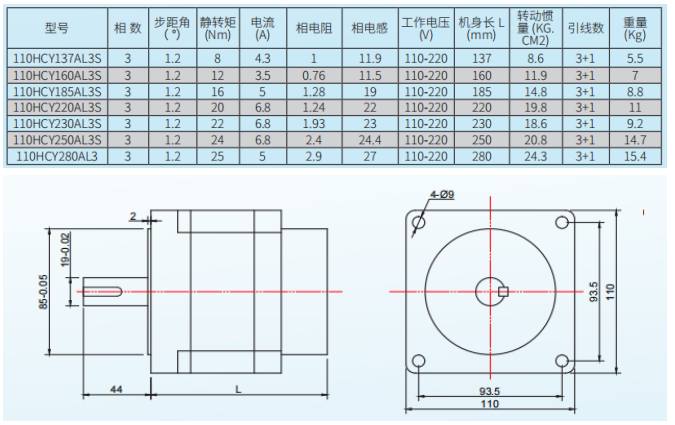

110電機尺寸規格：

130電機尺寸規格：

驅動器接線圖：

驅動器接口

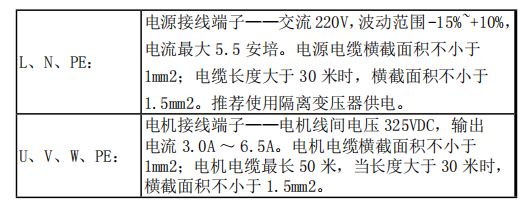

功率接口說明

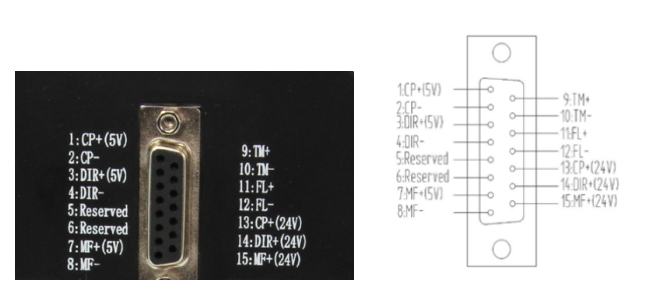

信號接口

信號接口說明

注：

（1）當信號為 5V 和24V 時可以直接輸入； 信號為 12V 時，在 5V 接口端串接 1K 電阻；

（2）當信號線較長或周圍電氣環境嘈雜時，應使用屏蔽雙絞線輸入。

撥碼開關設置

本驅動器有二個撥碼開關，SW1（1-8 位撥碼）8 位是功能和電流設置開關，SW1（9-10 位撥碼）用于設置驅動器鎖機電流。

SW1 脈沖方式設置 :

SW1 設為 OFF，為脈沖 + 方向脈沖方式；

SW1 設為 ON，為雙脈沖脈沖方式；

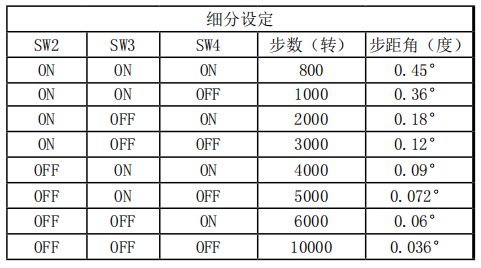

細分設定

SW5 電機參數設置 :

SW5 設為 OFF，為 110/130 電機；

SW5 設為 ON，為 86 電機；

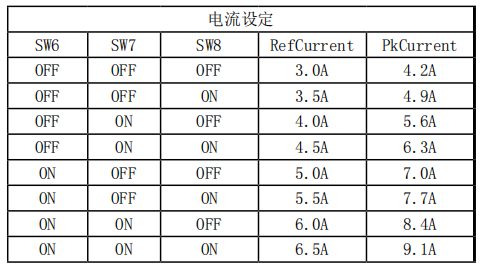

輸出電流設置

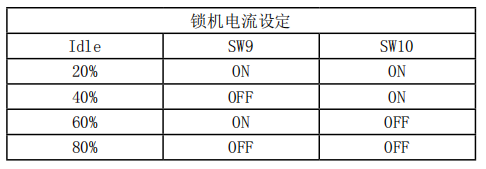

鎖機電流設定

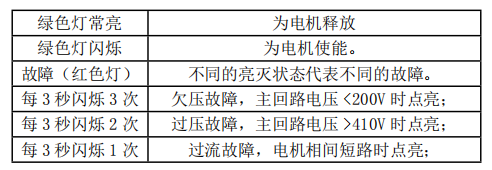

狀態指示燈

驅動器上有二個指示燈指示驅動器的工作狀態：

驅動器使用注意事項

安裝 :

本驅動器應安裝在通風良好，防護妥善的電柜內，為保證驅動器散熱條件，請按 20mm 空間間距安裝。安裝時要避免粉塵和雜物落入驅動器內部。

連接 :

信號線和電機動力線需采用屏蔽電纜，分別布線，距離越遠越好（30cm 或更遠）。電機動力線和電源線通過電流較大，接線時一定要接牢。

上電前的設置和檢查 :

·必須保證實際工作中的電機相電流等于或小于電機銘牌上的額定相電流值；

·信號線、電機動力線、電源線應正確連接，且連接緊固；

  ·電源電壓需在 220VAC -40% ～ +10%
