RS485總線一體化步進電機驅動器

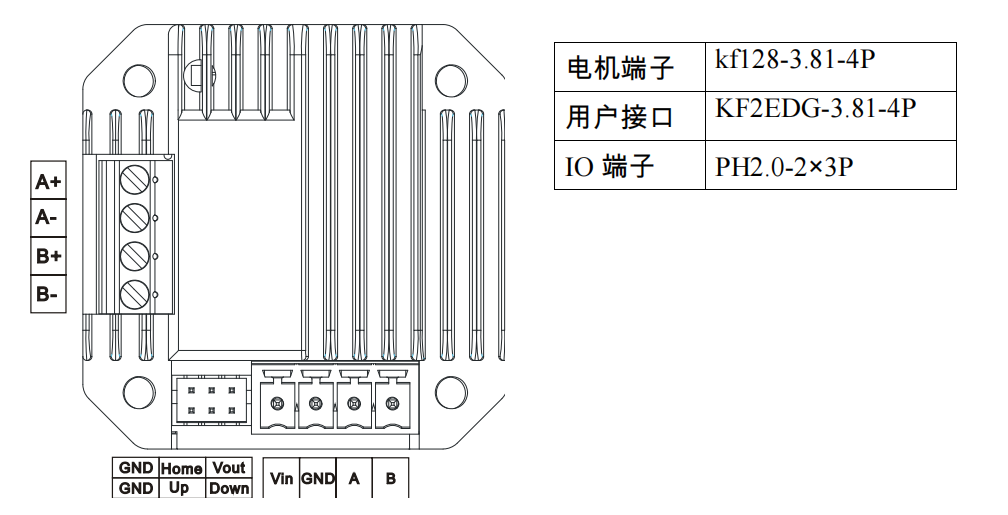

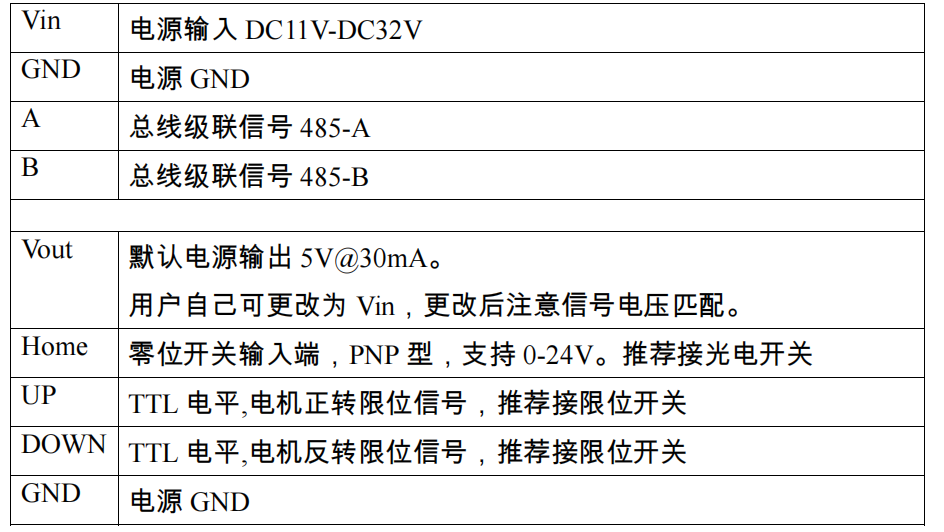

  電氣接口

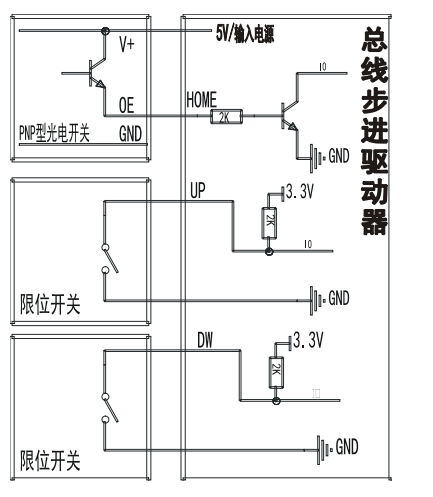

  典型接線圖

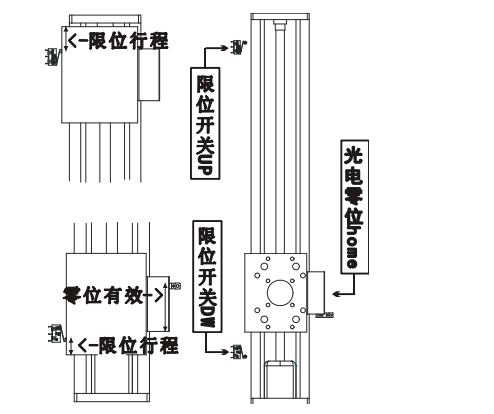

推薦使用一個光電開關（輸出PNP型、或者推挽輸出）用于做精準的參考雩位﹐兩個限位用限位開關（行程開關、微動開關）等機械開關。如下:

   在定位模式下，兩個限位開關為可選﹐雩位光電開關是必選項。推薦接線

.  運行及工作模式說明

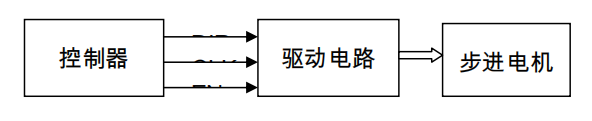

步進電機工及其驅動正轉和反轉的原理結構如下∶
