CM36L控制器指令詳解4  條件跳轉 無條件跳轉  （LHC）

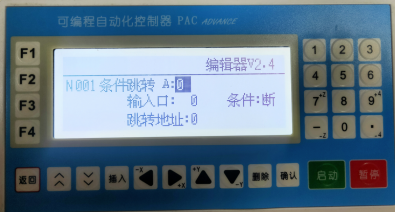

1條件跳轉 A:00 輸入口：00 條件：斷 跳轉地址:00

程序運行到該指令后，判斷輸入口號的狀態是否滿足，若滿足在當前程序段中 尋找哪個指令中 A 項設置的數據與****跳轉指令中跳轉地址項設置的數據相同， 相同的話，就從這個指令的所在程序段中的位置開始順序向下執行。若輸入口 號的狀態不滿足，則順序向下執行

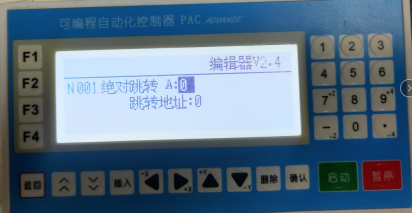

2****跳轉 A:00 跳轉地址:00

程序運行到該指令后，無條件的在當前程序段中尋找哪個指令中 A 項設置的數 據與****跳轉指令中跳轉地址項設置的數據相同，相同的話，就從這個指令的 所在程序段中的位置開始順序向下執行。

3.7.4 編程實例

編輯程序段：

N001 相對位置 A:00 X: 10 Y: 20 F:500

N002 延時時間 A:00 延時時間：5

N003 ****跳轉 A:00 跳轉地址:21

N004 相對位置 A:00 X:-30 Y:-100 F:500

N005 延時時間 A:21 延時時間：10000

N006 程序結束 A:00

運行結果是：

若開機執行 X10 Y 20

延時 5 秒后顯示 X 10   Y 20

跳轉到 A:21 位置后，開始執行。

延時 10 秒后，程序結束。

N004 相對位置 A:00 X:-30 Y:-100 F:500 這一條就不執行了
