86低壓步進驅動器DMA860H-LS,本驅動器為交直流供電，工作范圍為 AC20V-80V，直流 DC24V-110V,工作峰值電流范圍為 2.4A-7.2A,****步數為 25600 步/轉,脈沖****響應100KHZ，靜止時電流自動減半，具有半流，過壓、過流等保護電路功能，適用于各種中大型自動化設備，例如：雕刻機、切割機、包裝機械、電子加工設備、自動裝配設備等。適配電機如下：

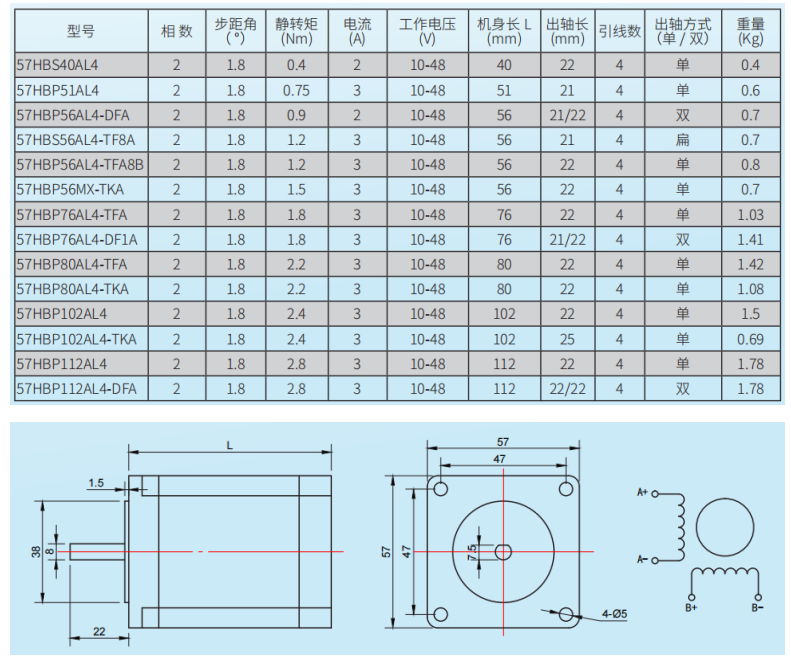

57電機尺寸規格

60電機尺寸規格：

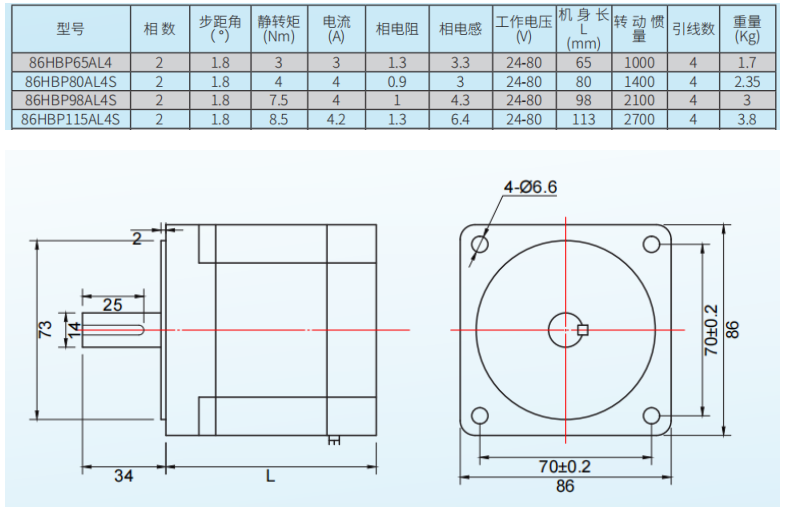

80電機尺寸規格：

驅動器接線圖：

驅動器端口

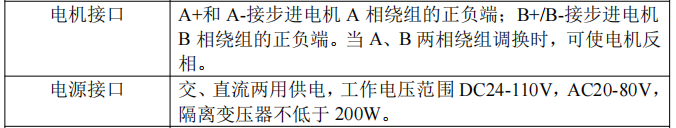

電機、電源端口

端口說明

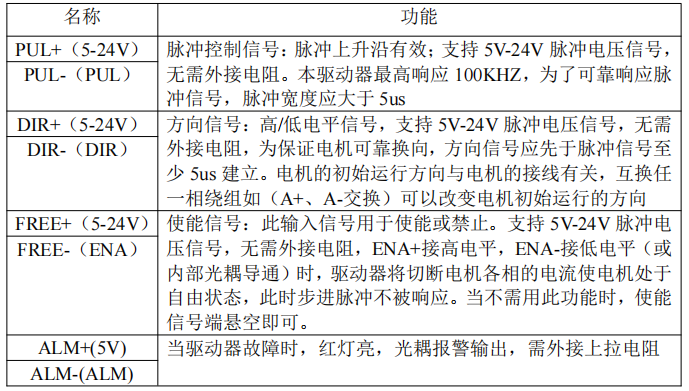

控制信號端口

端口說明

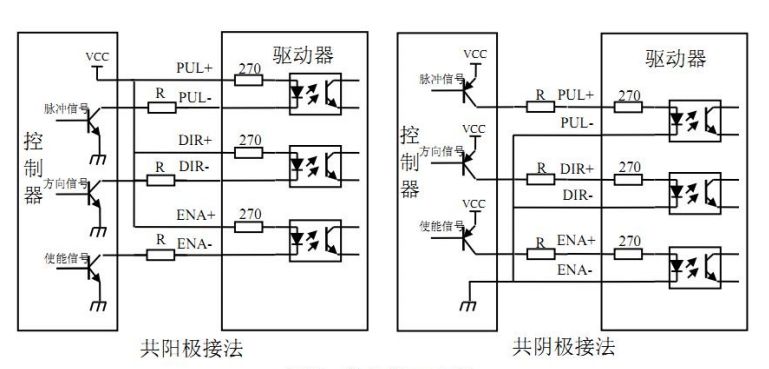

控制信號接線

驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號。

注意: 脈沖電壓 5V-24V 通用，用戶無需串電阻

電流、細分撥碼設置

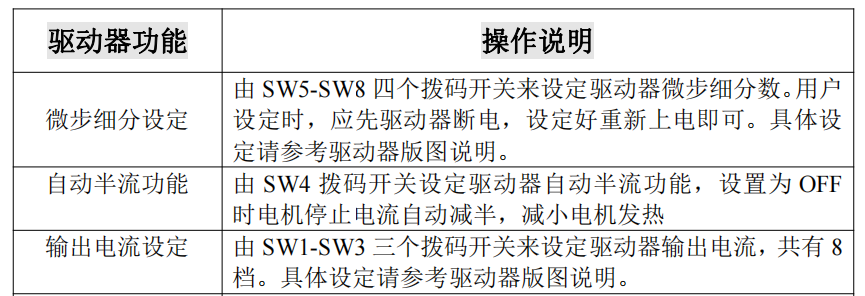

驅動器采用8位撥碼開關設定細分精度、動態電流、單雙脈沖和半流/全流。詳細描述如下：

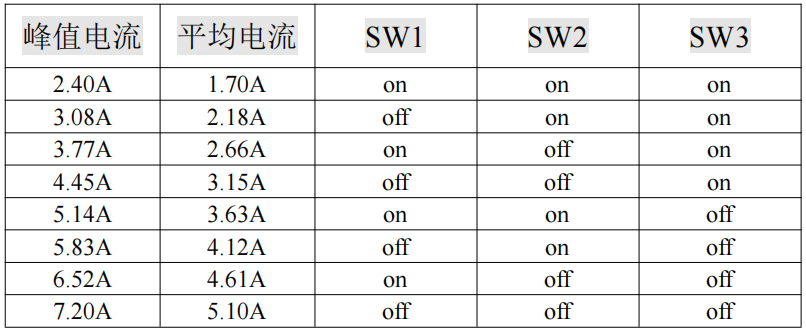

工作電流設定：

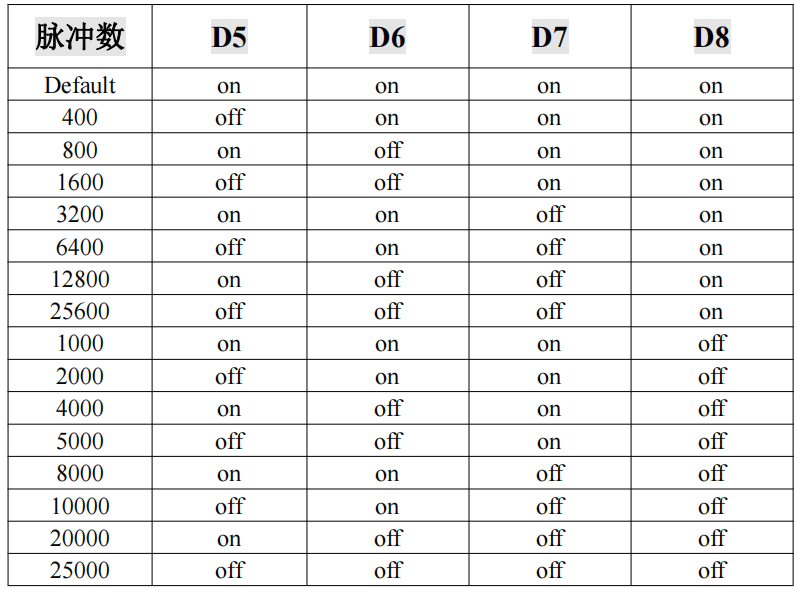

微步細分設定：

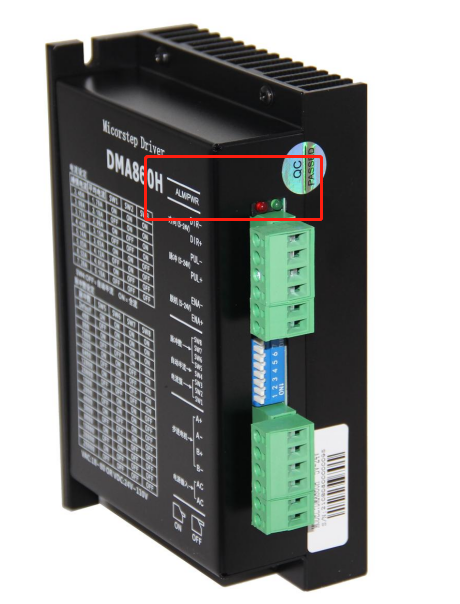

驅動器指示燈

指示燈說明

適配直流電源

適配交流電源
