cm80控制器技術與系統組成

   控制系統主要由以下幾部分組成：高精度、高精度進口 CPU專門的運動控制芯片（信號 5V 脈沖+方向） 7 英寸彩色觸摸顯示屏（分辨率：800×480）輸入/輸出（28 路光電隔離 24V 輸入，18 路光電隔離 24V 輸出，單通道額定 電流 500mA）帶有一路標準 MPG 接口，外接手脈殼體合金材料，堅固耐用，外觀簡單大方

 技術指標 最小數據單位：0.001mm（0.001 度或 0.001 圈）****數據尺寸：±99999.999mm支持 46 個中文編程指令每臺設備最多存儲12個程序文件，每個程序文件可同時進行20個線程任務， 單個線程任務最多編寫 512 行程序 ****脈沖輸出頻率：350K 進給軸****移動速度為 21000mm/min 控制軸數：1-4 軸（X，Y，Z，A） 聯動軸：X，Y，Z，A 軸直線插補，X，Y 軸做圓弧插補 非聯動軸：X，Y，Z，A 軸進給速度倍率：1 %-5 %可調，通過自動模式和手動模式 F（顯示進 給速度）下方的“+”“-”調節，增量為 10%電子齒輪：分子：1-99999,分母：1-99999 系統主要功能：自動、手動、程序、參數、IO 等 安全保護：過壓、過流、防反接 進度補償：反向間隙補償

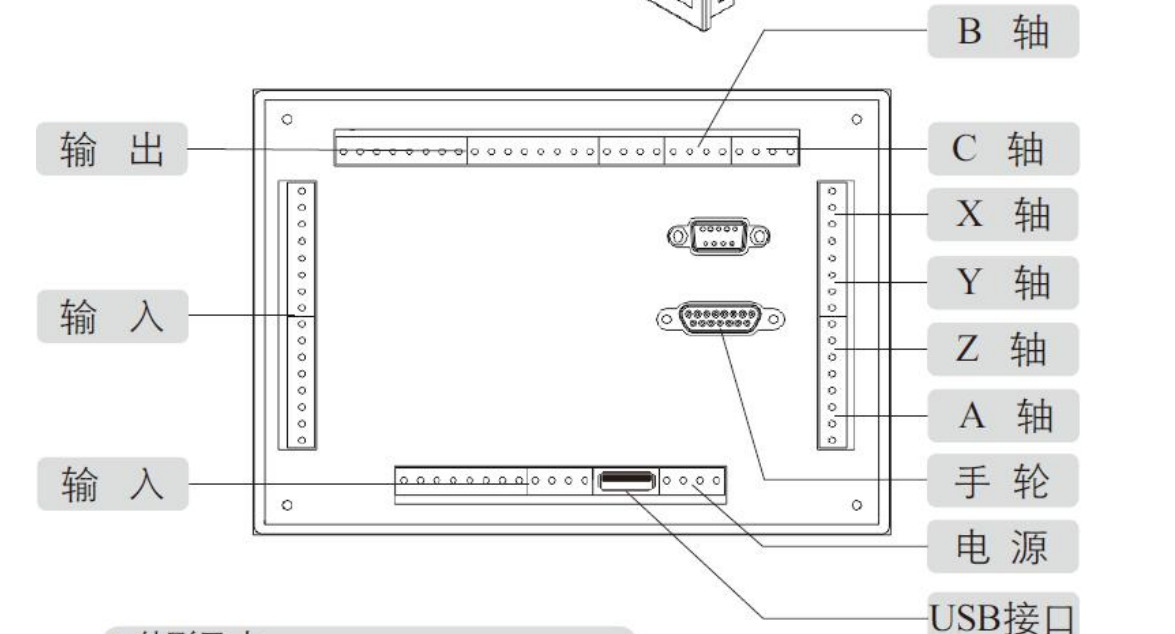

 外觀及面板

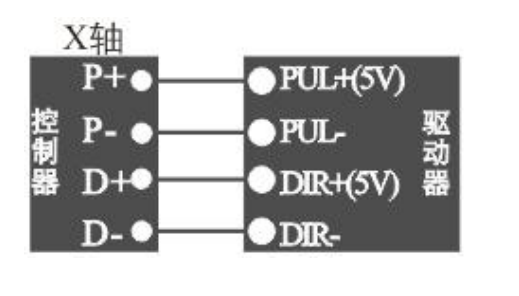

  接驅動器電機 系統最多提供 6 路 5V 脈沖輸出（能接 6 套驅動器電機），各脈沖輸出口接線方 式一樣，都是脈沖+方向 ［P+］（脈沖正向輸出）接驅動器 PUL+ ［P-］（脈沖正向輸出）接驅動器 PUL- ［D+］（脈沖正向輸出）接驅動器 DIR+ ［D+］（脈沖正向輸出）接驅動器 DIR- 注意： 嚴禁將電源端子插入脈沖口 脈沖+方向接線方式用于伺服的位置模式 控制系統本身提供 5V 脈沖輸出
