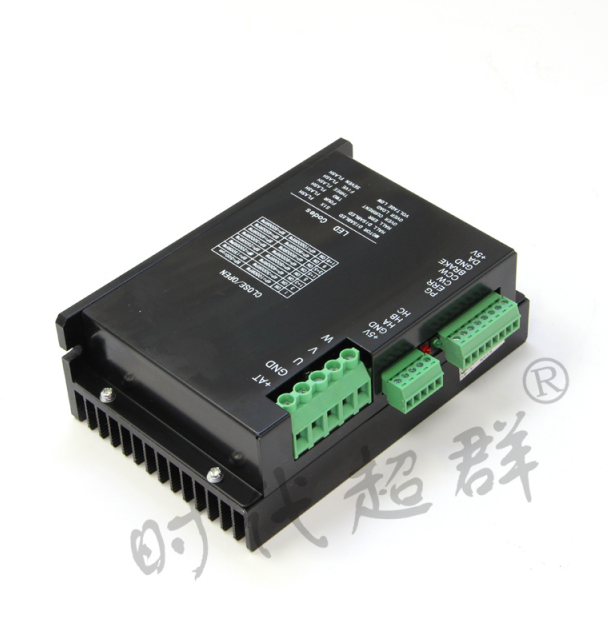

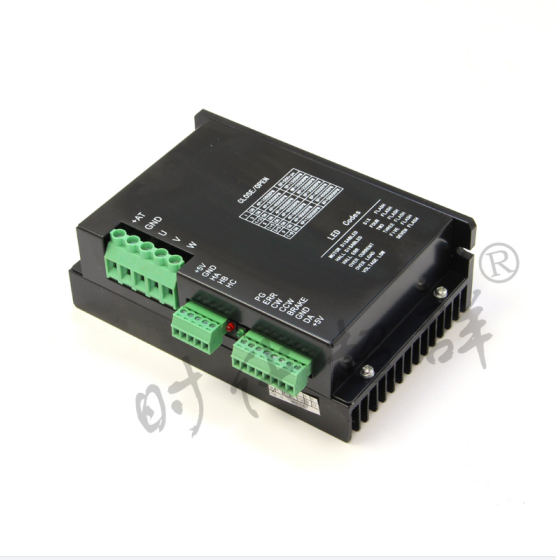

主要特點

◆直流電壓 16VDC-50VDC。

◆PWM 頻率不小于 12KHZ。

◆輸入信號與 TTL 兼容。

◆驅動電流達 6A 至 35A。

◆轉速顯示。

◆本驅動器具有二種功能，跳線場 W 短接，通電后運行無霍爾電機，即霍爾可以不用。跳線場 W 不

短接，通電后運行有霍爾電機。

◆速度開環或閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環****速度。用戶也可自

己改變****閉環速度。閉環速度的改變應由專業人員操作。

操作方法：斷開電源，打開盒蓋，找到 1，3，5，9 跳線場。如需要**** 5000 轉閉環，5 腳跳

線場短接。又如需**** 4000 轉閉環，則需 1,3 跳線場短接。計算方法：跳線場短接后累加乘以 1000，

即為****閉環轉速。控制 DA 端 0V 到 5V,就可以控制閉環轉速 0 到****轉速。

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功

能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？

會立即燒毀驅動器。

3、上位控制信號電壓****是多少 V？

調速信號****電壓為 5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？

正常，在常溫下，長時間工作外殼達到 90 度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？

可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到 6000？

無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在 0 至****速。

7、我手上已經有電機，購買此驅動器后如何接線？

必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導

致驅動器損壞。

8、想在此驅動器上加些功能或做新產品開發，是否可以？

可以，請聯系我公司。
