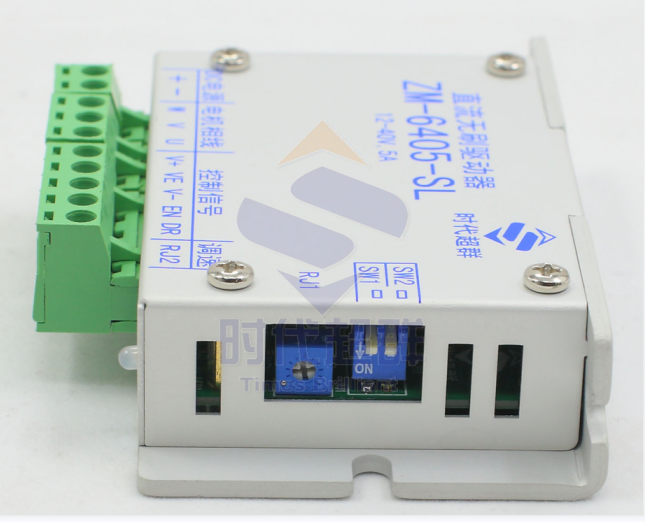

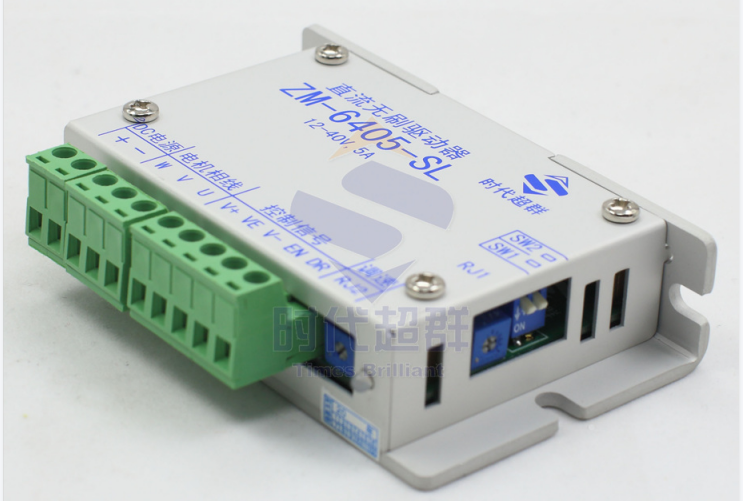

產品特點

·高集成度高可靠性無刷直流 (BLDC) 電機控制器

·三相全橋，PWM 斬波方式

·純硬件設計，高速度，高抗干擾能力

·低發熱，大功率

主要功能

·工作電壓 DC12-40V

·堵轉 3s 自動保護

·輸出限流 5A

·支持內置電位器、外接電位器、模擬電壓和 PWM 調速

·帶有使能（EN）, 方向（DR）功能

·具有自定義緩啟動時間（0.2-30S 調節）功能，避免電流過沖，

有效保護電機

常見問題

1. 問：初次使用該控制器，如何能盡快上手？

答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其

它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依

次測試使能、方向、外接調速等功能。如對本產品不熟，初次使

用應做好測試后，再安裝到實際場合使用。

2. 問：電源接反有何影響？

答：會立即燒毀驅動器。

3. 問：上位控制信號電壓****是多少 V ？

答：調速信號****電壓為 5+0.2V，使能和方向控制接口****電

壓為 24+2V，超過此電壓會導致驅動器燒毀。

4. 問：驅動器長時間工作后外殼比較熱，正常嗎？

答：正常，在常溫下，長時間工作外殼達到 90 度不會對性能有

影響。

5. 問：電源指示燈亮，但電機不轉且抖動，是什么原因？

- 8 -答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后

重新通電測試。

6. 問：用此控制器，能否將我的電機轉速調到 6000 ？

答：無刷電機的****轉速是電機本身的參數，控制器能將電機控

制在 0 至****速。

7. 問：我手上已經有電機，購買此驅動器后如何接線

答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不

確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。

8. 問：想在此驅動器上加些功能或做新產品開發，是否可以？

答：可以，請聯系我公司。
