CS10-6控制器客戶收到貨后如何接線，我們看一下控制器的背面

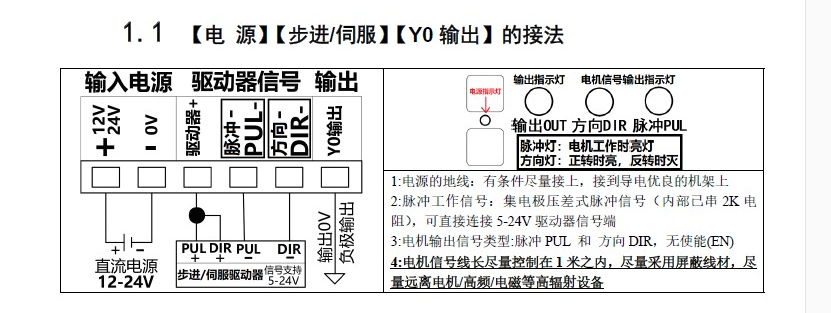

     這個背面有3組端子，最下面的一排從左往右第一個端子接開關電源24V正，第二個接開關電源的24V負這個是給控制器供電的，第三個是接驅動器的供陽級，這個分出2根線接脈沖正和方向正（CP+DP+）,第四個端口我們接脈沖負，第五個端口我們接方向付，第六個端子是輸出Y0信號0V，這個就是****下的接線。

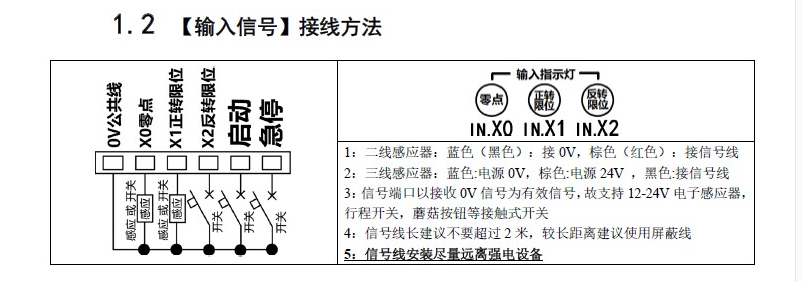

    中間這排端子是外接開關按鈕的有回零功能，正傳限位，反轉限位，啟動按鈕，急停按鈕，都是2根線與0V公共端導通有信號。

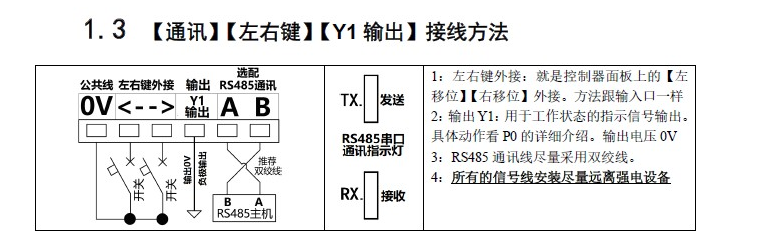

    最上面的是外接的手動正傳和反轉還有Y1輸出0V還有帶485通訊功能的通訊接口，默認控制器不帶485功能，也是2根線和公共端導通有效。
