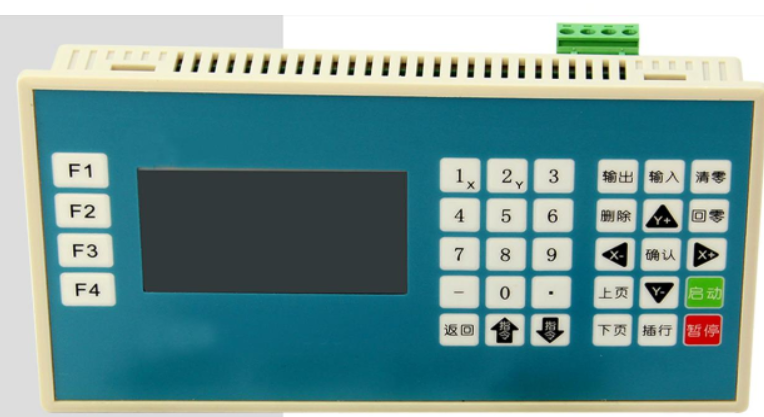

CM32D系列控制器講解和使用

主要功能

自動：自動運行、單步運行 手動：手動高速、手動低速、點動運行、程序回零、機械回零、手動輸出 程序：程序新建、刪除、讀入、保存 參數：系統參數、系統自檢、IO 設置、用戶登錄 外部手動：控制電機正反轉，啟動、暫停、報警、急停等 USB：可以直接用 USB 線對系統進行供電，方便傳輸程序 自由選擇輸入功能：輸入口功能可自由配置 指令豐富：19 條控制指令 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并節省成本。

系統組成

高性能、高速度 32 位 CPU 液晶顯示器（分辨率：128*64 尺寸：62mm*35mm） 專用脈沖運動芯片（差分脈沖輸出：脈沖+ 脈沖- 方向+ 方向-） 輸入/輸出（7 路光電隔離 24V 輸入，4 路光電隔離 24V 輸出） ****程序行 480 行 觸點按鍵陣列（34 鍵）

技術指標

 最小數據單位：0.001mm ****數據尺寸：±99999.999mm 快速運行限速：9000mm/min(脈沖當量為 0.001mm 時) 加工速度限速：9000mm/min（脈沖當量為 0.001mm 時） 脈沖輸出頻率：150KHz 控制軸數：1-2 軸(X 軸、Y 軸) 聯動軸數：X,Y 軸做直線插補、圓弧插補 電子齒輪：分子：1-99999 分母：1-99999 系統主要功能：自動、手動、程序、參數、自檢、設置等

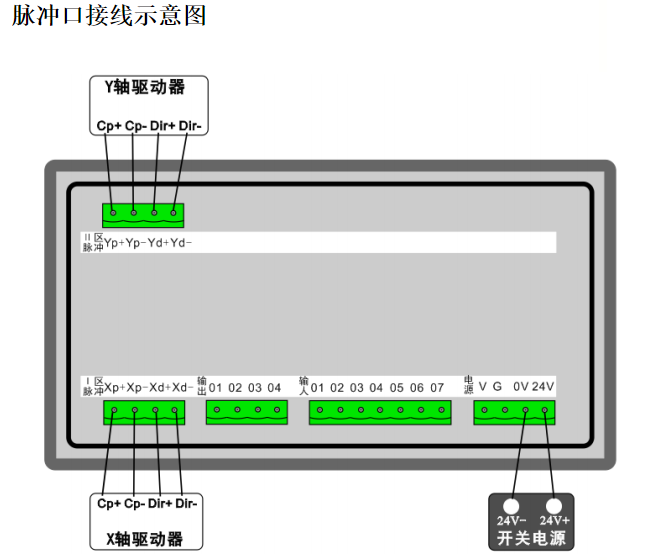

電機驅動器連接

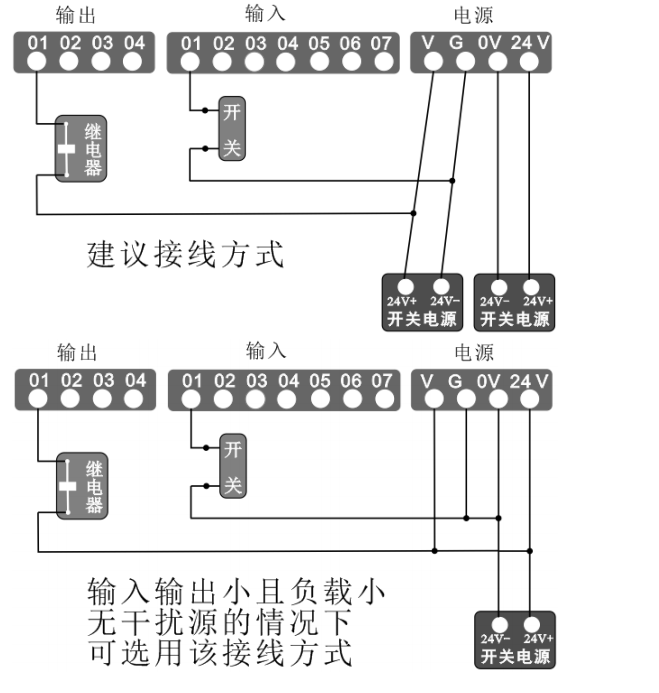

Xp+、Xp-、Xd+、Xd-分別接驅動器的 Pul+、Pul-、Dir+、Dir-端 系統電氣連接說明 注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源 24V 供電電源的 24V+、GND 端分別接控制器 24V、0V 端子； 如果需要接輸入和輸出，則 24V 供電電源的 24V+、GND 端分別接控制器的 V、G 端子； 24V 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電器連接線； 電器柜中配線應注意，應注意強電、弱電的分離，避免強電弱電混在一起，且盡量減少交叉，注 意電磁干擾對系統的影響； 系統接地線應采取較粗的銅線，一般應大于 4 平方毫米，并盡量縮短與接地端的距離。 輸入輸出口接線示意圖
