此用法使用一個電位器設定中點位置，使用另一個電位器調節轉動位置，使用開關量控制電機緊急停止。

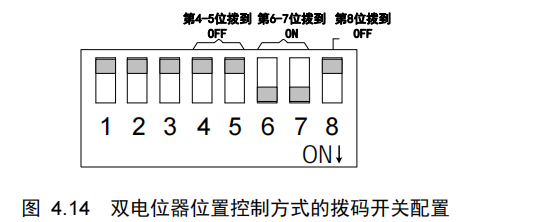

雙電位器位置控制的撥碼開關配置方法如圖所示:

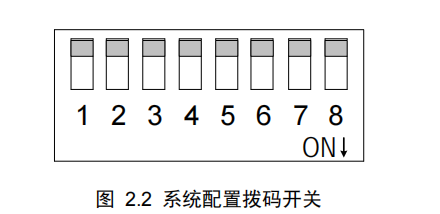

系統配置撥碼開關如 圖 2.2 所示。開關撥到下方為ON，上方為OFF。從左至右依次是第 1-8 位。

其中第 8 位為控制方式選擇位。當?shù)?/span> 8 位為 OFF 時，為電位器/模擬信號控制方式；當?shù)?/span>8位為 ON 時，為 RS-485 通訊控制方式。

注意：在使用撥碼開關配置參數時，請斷掉驅動器電源再進行配置，配置好后再上電。

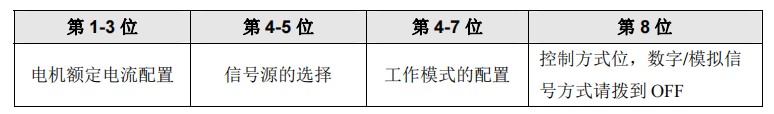

數字/模擬信號控制方式下?lián)艽a開關各位功能定義

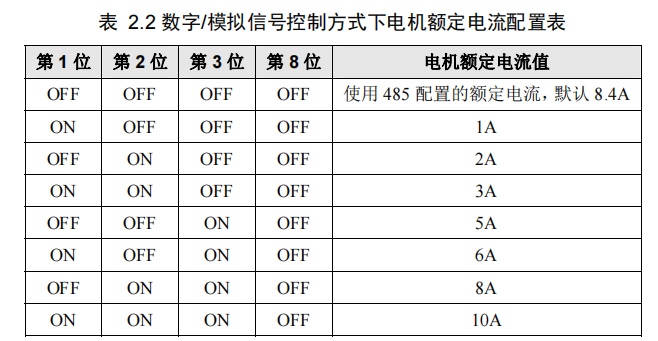

撥碼開關第 1-3 位配置電機額定電流（如何配置電機的額定電流見 表 2.2）；

注：電機額定電流的配置應與電機實際額定電流一致，否則可能導致調速不穩定、響應緩慢、燒掉保險絲甚至更嚴重的后果。電機的實際額定電流可通過電機銘牌標示、數據手冊等途徑獲取。

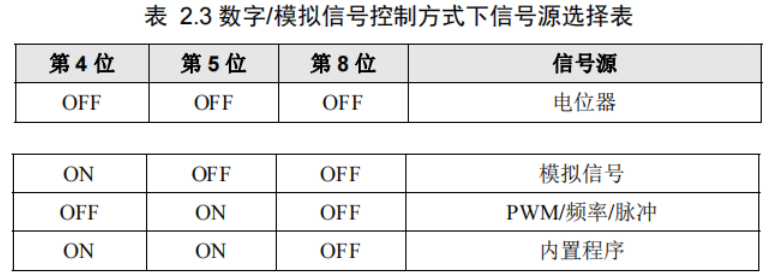

第4-5位配置信號源（如何配置信號源見表 2.3），我們將信號源配置為電位器，即 4-5 均撥到OFF；

數字/模擬信號控制方式下，信號源可選擇為電位器、模擬信號、PWM/頻率/脈沖或內置程序。

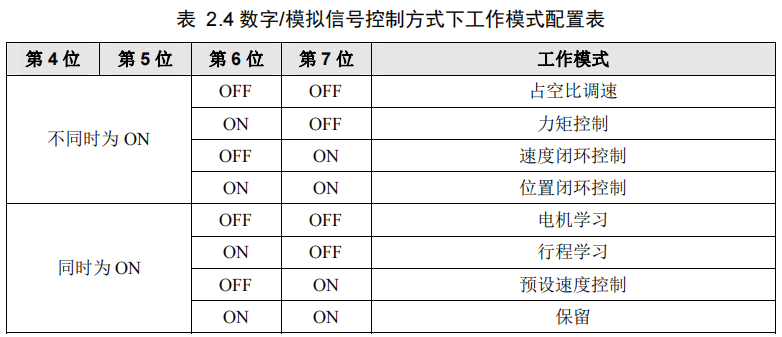

第 6-7 位配置工作模式（如何配置工作模式見 表 2.4），我們將工作模式配置為位置控制，即第 6-7 位均撥到ON；

數字/模擬信號控制方式下，當信號源為電位器、模擬信號或 PWM/頻率/脈沖時，工作模式可配置為占空比、力矩、速度閉環和位置閉環控制方式。

第 8 位配置控制方式，我們將控制方式配置為數字/模擬信號控制方式，即第 8 位撥到OFF。

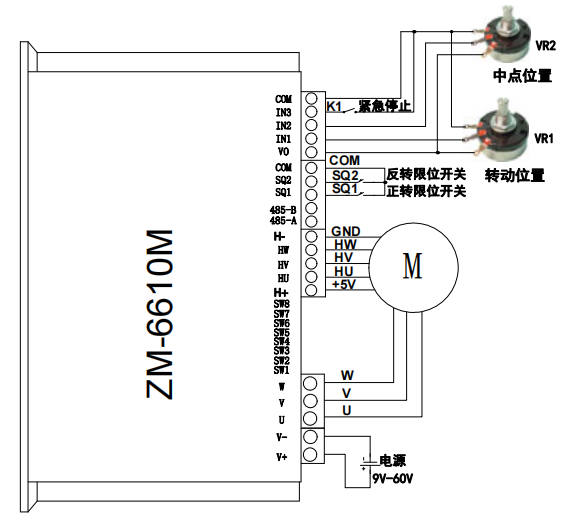

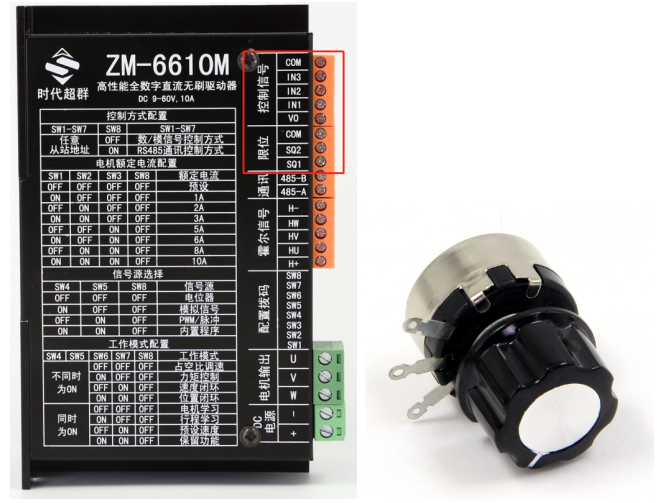

雙電位器位置獨立控制的接法如圖:

電位器VR2 兩不動端接VO和COM，動端接IN2，用于設定中點位置；電位器VR1 兩不動端接VO和COM，動端接IN1，用于調節電機轉動位置。輸入信號接口IN1、IN2、VO和COM端口的電壓我們分別記為VVR1、VVR2、Vo和VCOM。當VVR1由VVR2 逐漸增大到Vo過程中，電機轉動位置由中點位置變化到****行程位置(總行程可通過 0x00a2 和 0x00a3 寄存器來配置，詳見往復位置控制參數寄存器)；當VVR1由VVR2逐漸減小到VCOM過程中，電機轉動位置由中點位置變化到行程起點；當V VR1 = V VR2時，電機轉動到中點位置。當開關K1 接COM與IN3 間，控制電機緊急停止。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。

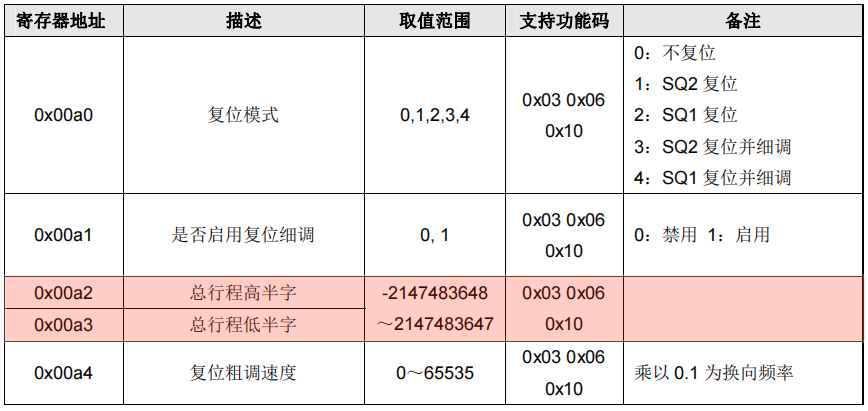

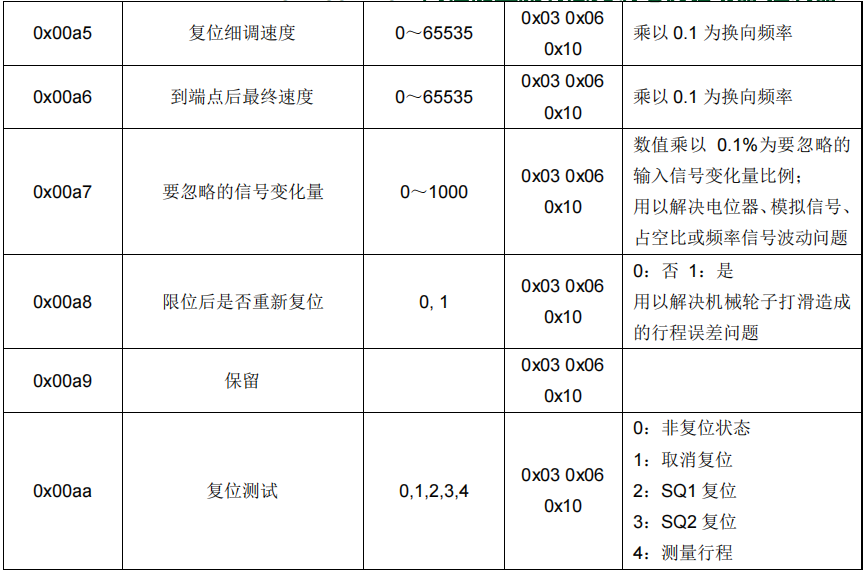

往復位置控制參數

通過配置數字信號不同的類型和極性（如何配置數字信號類型和極性見系統參數配置寄存器 0x0081 和 0x0085），我們可以通過對電位器、邏輯電平和開關量不同操作方法來實現電機位置調節、信號鎖存和緊急停止，控制邏輯如表:

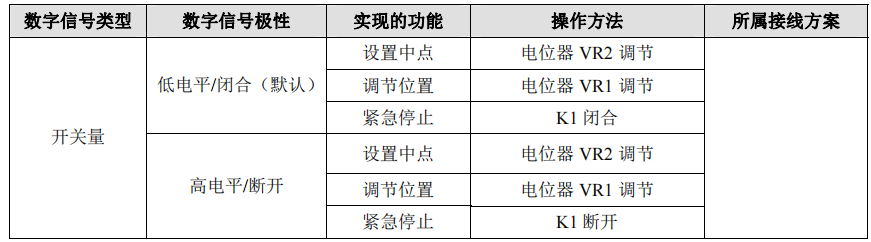

雙電位器位置協同控制的控制邏輯

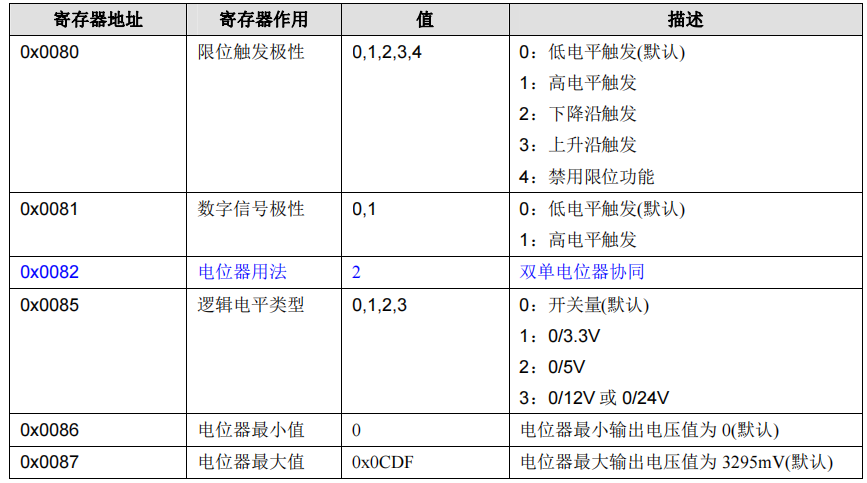

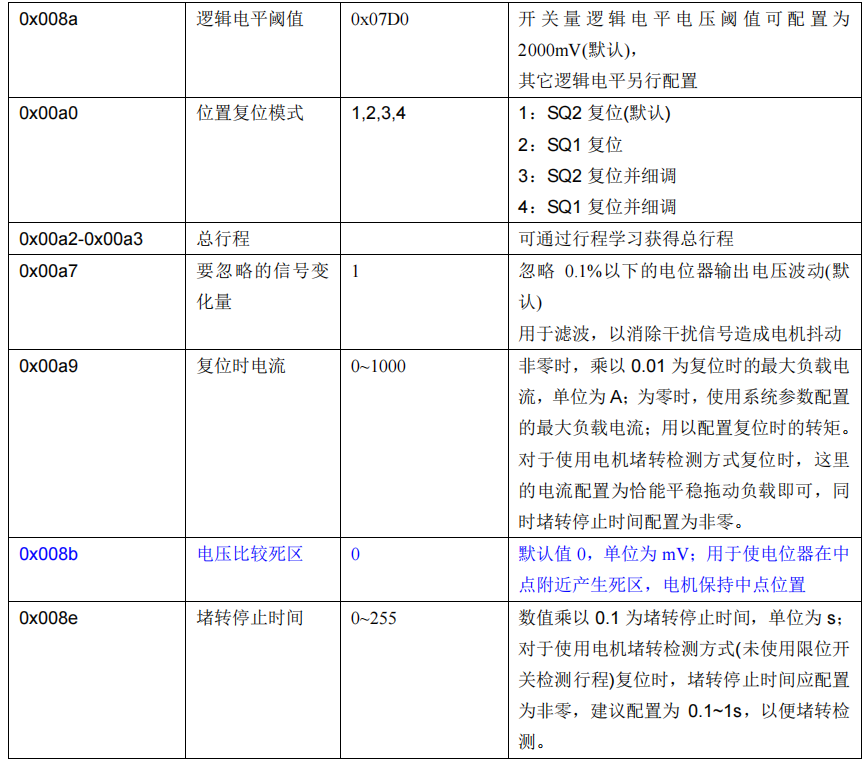

雙電位器協同位置控制方式相關寄存器的配置
