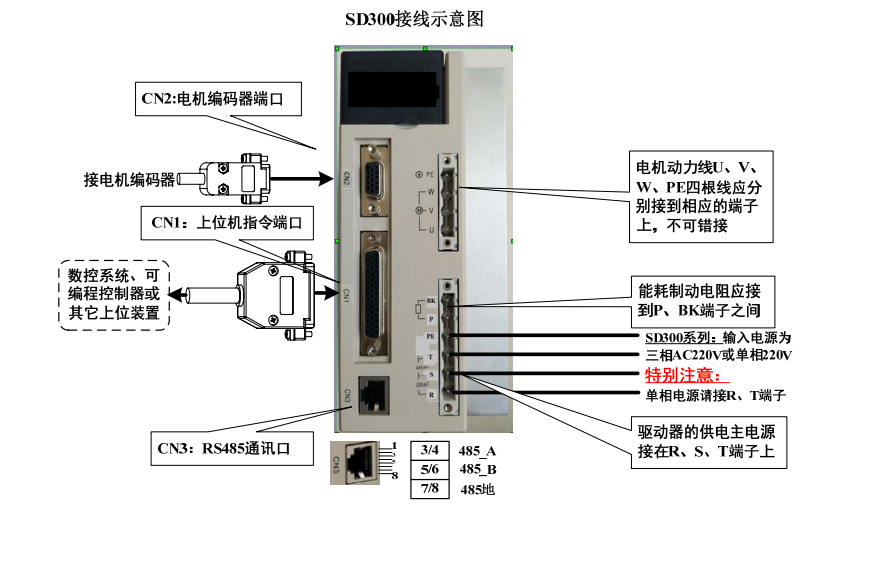

面板端子定義：

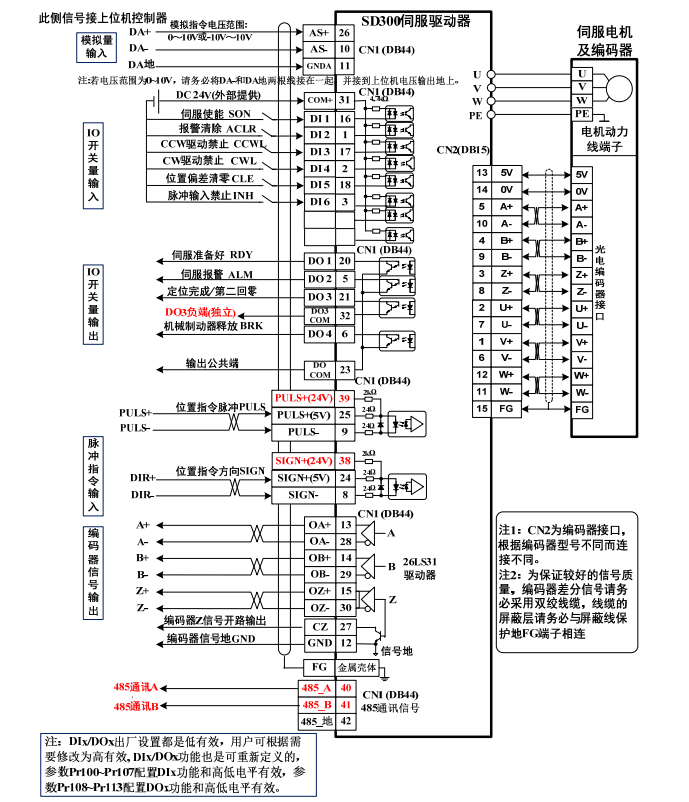

控制端口CN1和編碼器端口CN2定義圖：

特別注意： 如果脈沖指令信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須 接到 CN1 的 38 腳，

否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須 接到 CN1 的 24 腳，否則有可能脈沖接收不正常。

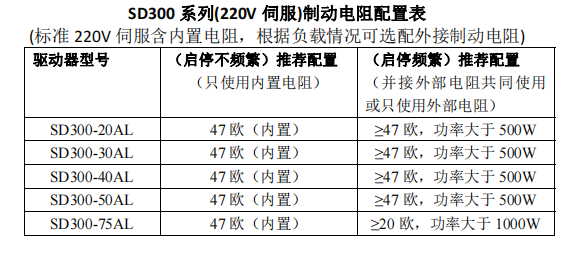

本產品含內置制動電阻可應對日常使用，如電機啟停比較頻繁則需外接制動電阻
