源型輸入

“源型輸入（Sourcing Input）”，是指電流從模塊的公共端流入，從模塊的輸入通道流出的接線方式。源型輸入的公共端作為電源正極（共陽極）。

源型輸入可以等效為在輸入模塊外部連接一節干電池，電池的正極連接到模塊的公共端，電流從電池的正極流入模塊內部電流，從輸入通道流出到開關一端。當開關閉合后，電流經過開關流回到電池的負極。

數字量輸入模塊的通道的內部有光耦合電路及防止短路的電路，不用擔心開關閉合會造成短路。

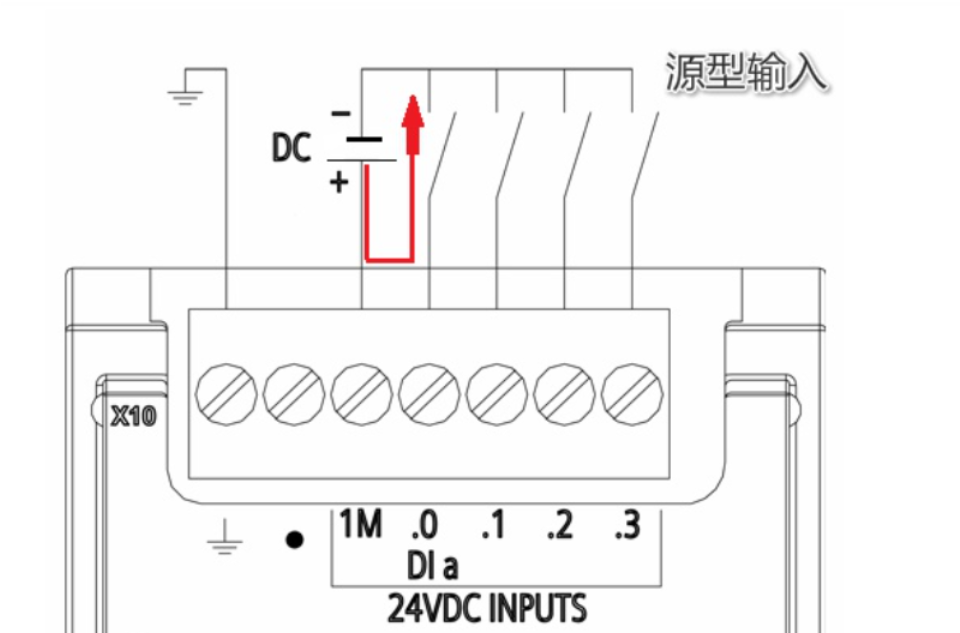

源型輸入示意圖如下：

漏型輸入

“漏型輸入（Sinking Input）”，是指電流經過外部開關，從模塊的通道流入到模塊內部；再經過內部電路，從公共端流出的接線方式。在漏型輸入中，公共端作為電源負極（共陰極）

漏型輸入相當于在模塊外部連接一節干電池，干電池的負極連接在模塊的公共端，正極連接到開關的一端，再從開關另一端連接到輸入通道，然后經過模塊內部電路從公共端流出返回到電池的負極。

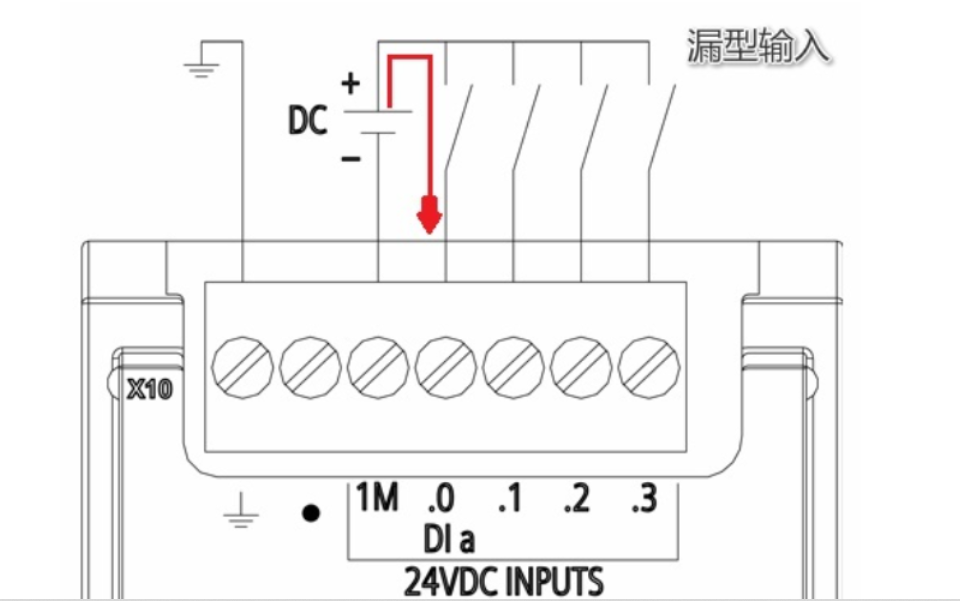

漏型輸入示意圖如下：
