485 總線控制命令說明
1> 485 總線數據幀說明
默認波特率：9600.可設置 2400、4800、9600、19200、38400、115200
8bit 數據位，1bit 停止位，無奇偶校驗 。
支持（力控組態軟件和 ModBusPoll 測試,）：
讀線圈（功能碼 01）
讀保持寄存器（功能碼 03）
寫單個寄存器（功能碼 06）
寫多個寄存器（功能碼 16），本設備只是涉及到寫 2 個寄存器
說明：
變量用 1 個寄存器存數的，在寫寄存器值時通過“功能碼 06”候按 16bit 寫
變量用 2 個寄存器存數的，在寫寄存器值時通過“功能碼 16”候按 32bit 寫

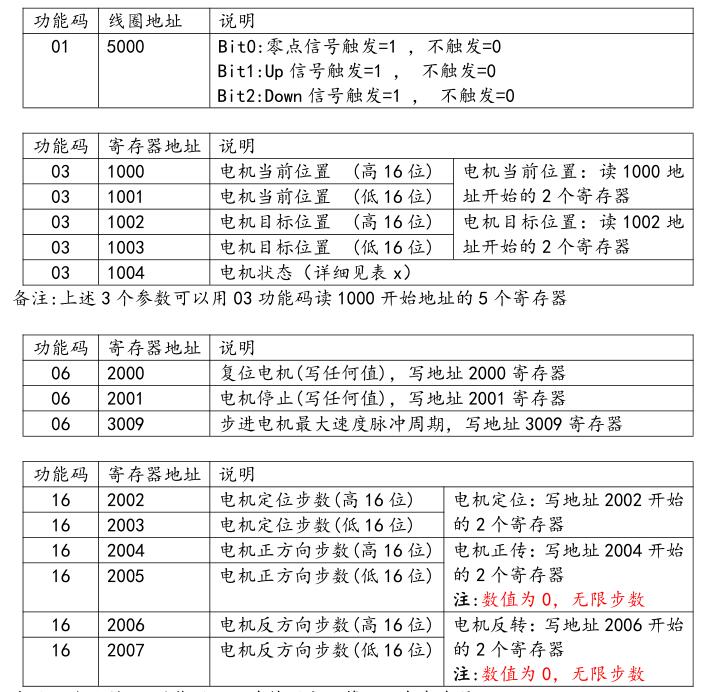

2> ModBus 寄存器值及功能碼說明

備注: 上述的 16 功能碼不可連續寫大于等于 3 個寄存器

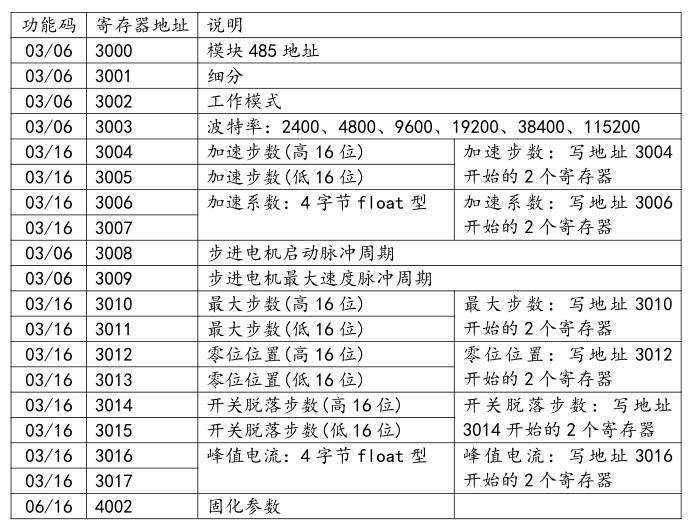

以下為不常用，調試機械機構所需參數，調試好后，可固化參數

舉例：
例 1：地址為 0x01 的驅動器復位電機：
01 06 07 D0 00 01 48 87
說明: 01 地址 1
06 功能碼
0x07D0 寄存器地址
0001 寄存器值;
4887 校驗碼
例 2：地址為 0x01 的驅動器定位到 1000 步
01 10 07 D2 00 02 04 00 00 03 e8 59 A4
說明: 01 地址 1
0x10[16] 功能碼
0x07D2[2002] 寄存器地址
0002 2 個寄存器
04 數據字節數
0x000003e8[1000] 寄存器值
59A4 校驗碼
例 3：地址為 0x01 的驅動器正傳 1000 步
01 10 07 D4 00 02 04 00 00 03 e8 D9 8E
說明 01 地址 1
0x10[16] 功能碼
0x07D4[2004] 寄存器地址
0002 2 個寄存器
04 數據字節數
0x000003e8[1000] 寄存器值
D98E 校驗碼

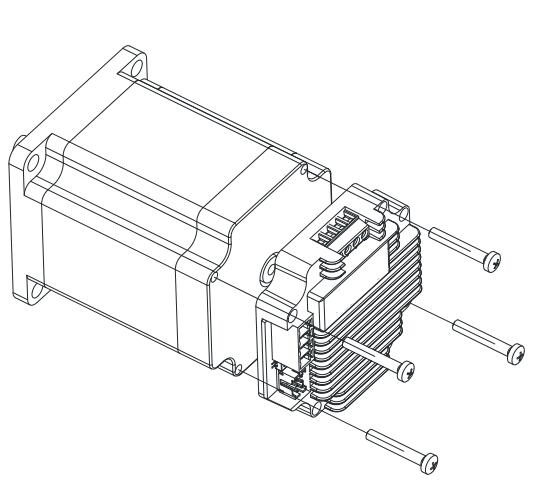

控制器安裝示意圖

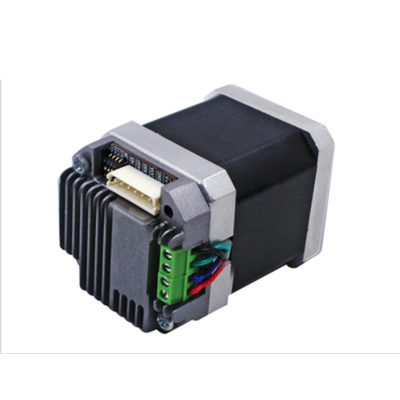

控制器可以與 57 步進電機一體化安裝
