CS10-3控制器接線教程

大家好，今天給大家講解CS10-3這款控制器的接線。

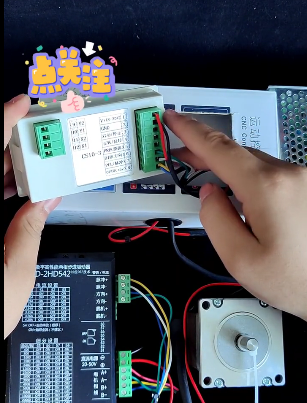

我們翻開控制器的背面，可以看到有很多端口。1、2號端口代表供電24v電源，正負極不要接錯。

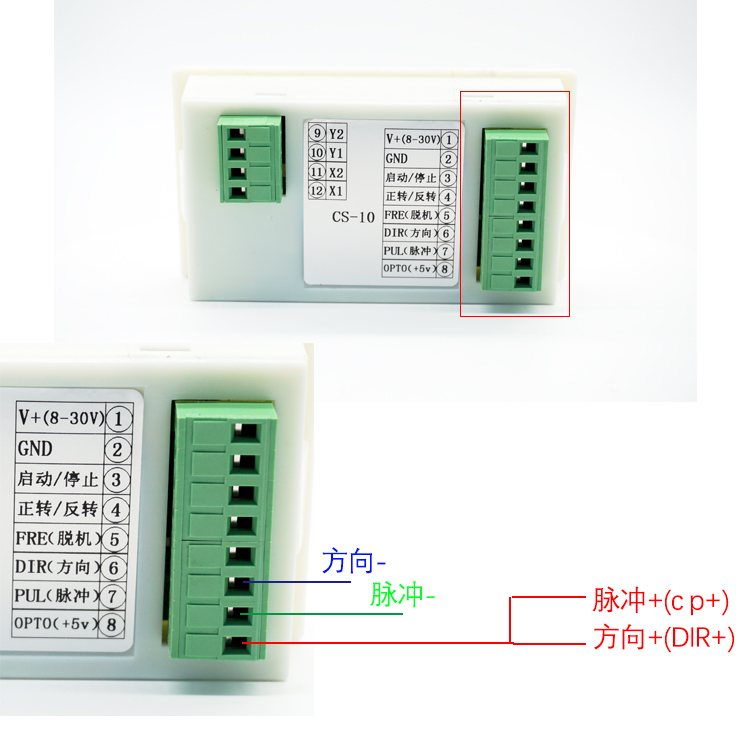

8號口標識“+5v”代表脈沖方向的公共端。咱們這款控制器是共陽接法，所以我們要把驅動的脈沖+方向+接到5v公共端上。

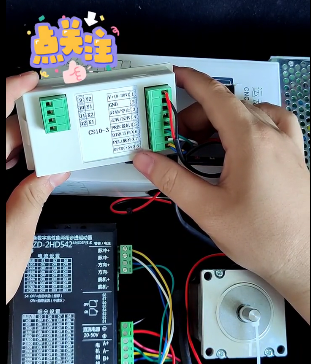

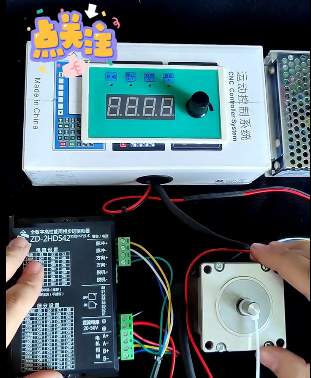

7號口脈沖接脈沖-，6號口方向接方向-。對迎接就行。以上就是4根信號線的接法，接上這些之后電機就可以轉了。左邊的X1X2接限位開關，Y1Y2接繼電器代表輸出信號。

啟動/停止還有正反轉可以連接按鈕，和V-接通有效，定義功能。
