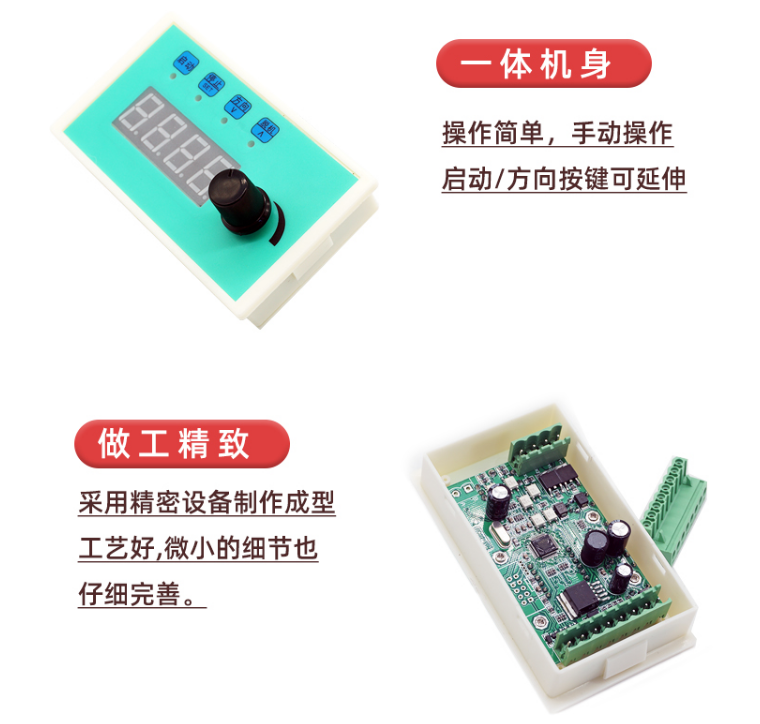

上圖是我公司介紹

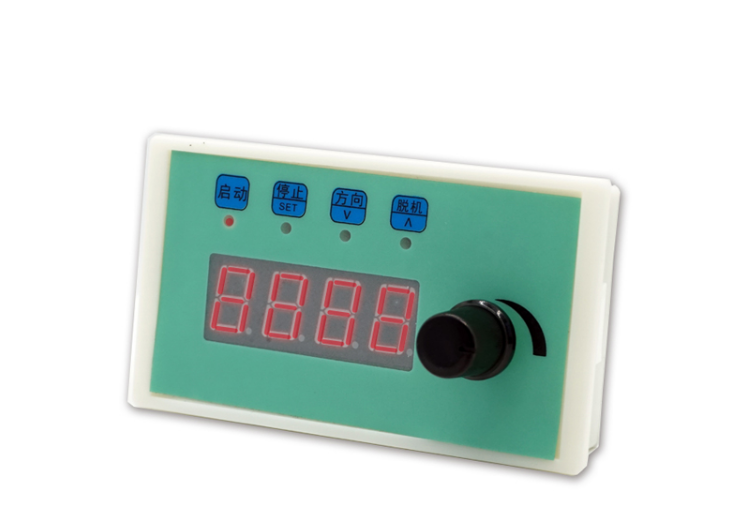

CS10-3步進伺服電機脈沖發生器、調速器 有脈沖、方向5V信號

5大控制模式：速度模式、定長模式、連續模式、往返模式、定時模式。

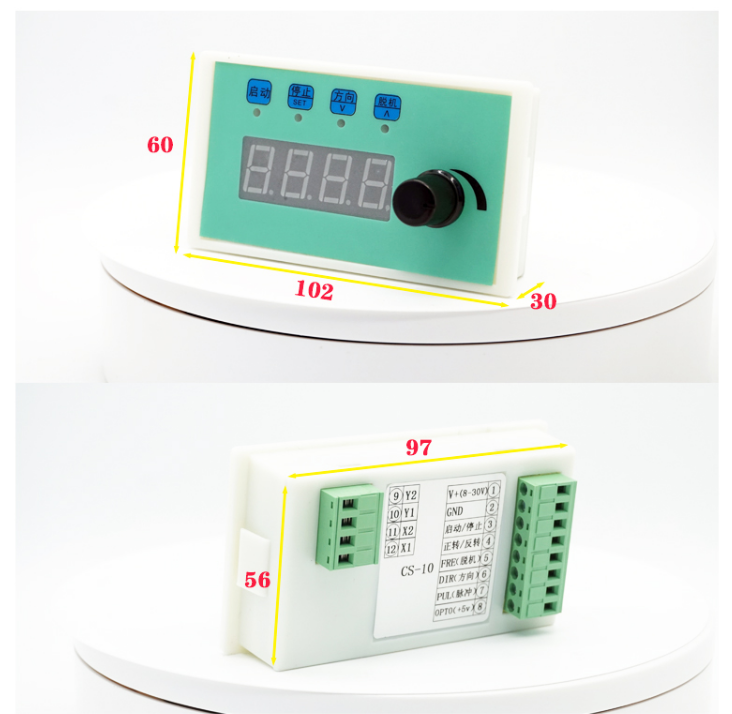

下面圖片是這款CS10-3尺寸圖：

控制器供電：24V直流電源供電60w小功率

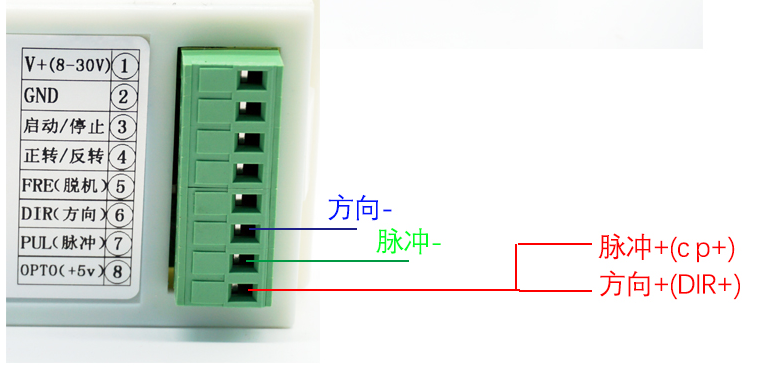

脈沖方向輸出信號是5V的  接線方式如下圖：共陽極接法：

脈沖方向接到5V公共端  對應的脈沖、方向接到驅動器的PUL-/DIR-上面

如何修改電子尺寸比：

細分參數設置是在TAB里面修改（1-64），此值是根據驅動器上設置，需要跟驅動器的細分參數保持一致，設置一致之后控制器面板實時顯示就是電機每分鐘的實際轉速，默認值為10，1=200脈沖，可自動更改設置

修改模式參數：

MODE模式設置：（0-4）0表示速度模式、1表示定長模式、2連續控制器、3往返控制

4定時速度控制，默認為0速度模式
