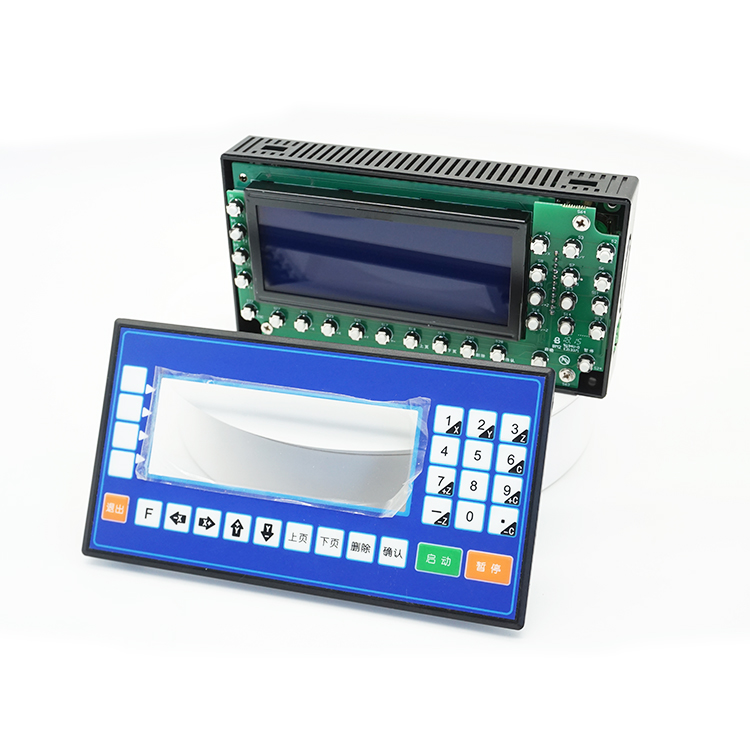

CM35D運動控制器

案例動作要求：X 軸電機先運行 10mm，速度 500mm 每分鐘，然后讓一個輸出口 1 接通，接通后等待輸入口 1 的信號，直 到輸入口 1 有信號接通時，輸出 1 斷開

編程動作如下：

主界面下

選擇“程序管理” 再選擇“程序編輯” 長時間按住“F”鍵（這樣就表示新建了一個文件，界面顯示為“n001 結束 文件----”） 側面選擇“指令上翻”直到找到“相對運動”指令

界面會顯示為

n001 相對運動 文件---- 標號：0 X：0.000 F:0 然后移動上下箭頭，將光標移到 X 位置，按數字鍵，填寫 10，接著再移動光標到 F 位置，按數字鍵，填 寫 500

填寫好之后的界面上應該顯示為：

n001 相對運動 文件---- 標號：0 X：10 F:500 編寫好 n001 之后，再按按鍵“下頁”，界面顯示如下： n002 結束 文件----標號：0 同理，再到側面按鍵通過按“指令上翻”，找到“輸出”指令 然后再移動光標，填寫輸出口及需要給輸出口的狀態 編寫好 n002 之后，再按“下頁”編寫 n003 以此類推

案例的程序編寫好后如下：

n001 相對運動 文件---- 標號：0 X：10 F:500

n002 輸出 文件---- 標號：0 輸出口：1 狀態：通（通過“確認”鍵切換狀態）

n003 暫停 文件---- 標號：0 輸入口：1 條件：通（通過“確認”鍵切換狀態） 目的行號：0

n004 輸出 文件---- 標號：0 輸出口：1 狀態：斷（通過“確認”鍵切換狀態）

n005 結束 文件----

編寫好后，通過按鍵“上頁”或者“下頁”檢查一遍，沒有問題，按一次“退出”按鍵 然后選擇“程序保存”，然后根據提示輸入文件名字（由 1-4 位數字組成）

再按“確定”按鍵就可以了

然后連續“退出”直到主界面，再選擇“自動執行”后，按“啟動”按鍵，就可以執行剛剛編寫的程序了。
