面板組成
SD300 系列面板由 5 個 LED 數碼管顯示器，5 個按鍵▲、▼、◄、E、S，
用來顯示系統各種狀態設置參數等。
操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示：

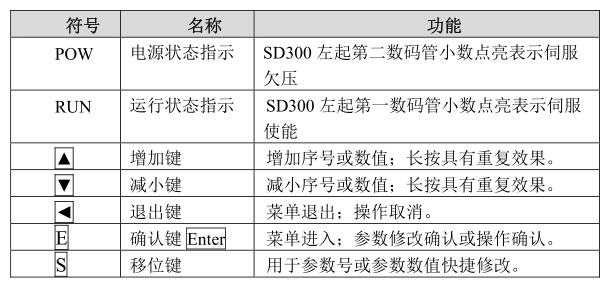

面板說明

數值顯示
數值采用 5 個數碼管顯示器，數值前面顯示減號表示負數，如果是 5 位負數，
則所有小數點點亮表示負數。有些顯示項目前有前綴字符，如果數值位數太長需
占用前綴字符的位置，則前綴字符不會顯示，只顯示數值，具體顯示含義如下：

主菜單
第 1 層是主菜單，共有 4 種操作方式，用▲、▼鍵改變方式，按 E 鍵進入第
2 層，執行具體操作，按◄鍵從第 2 層退回主菜單。

狀態監視
在主菜單下選擇狀態監視“dP-”，按 Enter 鍵進入監視方式。有多種監視
項目，用戶用▲、▼鍵選擇需要的顯示項目，再按 Enter 鍵，進入具體的顯示狀
態。狀態監視顯示項具體含義如下：
