CS10-6S(HF020)調速控制器電機按下按鈕按照設定的距離正反轉功能設置簡介（LHC）

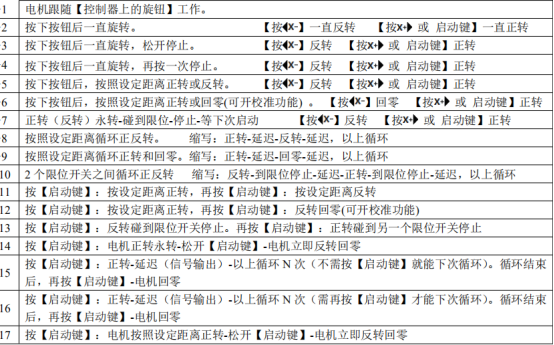

這是一款專門針對步進/伺服電機的運行控制模塊。該模塊沒有可編程功能，但內置了多種固定的運行模式，用戶可快速的選擇合適的運動軌跡。可以掉電保存并設置距離，速度延遲，循環次數。可獨立作為模塊運行.也可以配合其他系統，作為第三方模塊來彌補電機輸出軸不足的情況！ 其功能簡單介紹如下。
這篇文章主要講解第五個功能：電機按下按鈕按照設定的距離正反轉 左右鍵是電機的旋轉方向選擇鍵，按左鍵電機正傳啟動，右鍵電機反轉啟動，綠色的啟動鍵和左鍵一樣，也是正轉啟動。轉動的距離速度可以設定。循環的次數也可以設定。例如P1設定1 P5設定5 按下啟動后，電機就會直接從1走到5停止。半路停止時候按急停鍵就停止了。正反轉兩端可以設置限位。電機在啟動旋轉的時候兩個輸出口有輸出，輸出電壓是24V電源的0V，可以接正反轉的啟動信號。電機停止的時候輸出也停止輸出。輸出：電機正轉時，Y0 輸出。電機反轉時，Y1 輸出。電機停止，輸出斷開
左右鍵按下，電機轉動，旋轉鈕旋轉可以調整電機的速度。正轉速度由P2決定，反轉速度由P4決定。正轉距離P1設定，反轉距離P3設定，P5循環次數設定，各自距離和速度循環次數可以保存。 參數設定步驟：P---0改成5 按一下設置鍵，看到P---0,按確認鍵進入，順時針擰動旋鈕，找到5后按確認，退出后見到P---0再按兩次設置鍵退回到第一層菜單即可。 P1 P2 P3 P4 P5參數設定步驟： 按下設置鍵，看到P---0后，旋轉按鈕找到要用的代碼P--- 1 2 3 4 5...... 按確認鍵進入,通過旋鈕改變數值，通過左右鍵移動光標位置，改好后按確認鍵退出上一層菜單，再按兩下設置鍵，退出到第一層菜單，斷電重啟即可使用。 需要細致了解這些功能和其他功能的使用設置情況，請聯系我1730 121 8680微信電話同步，或者關注我的抖音視頻，抖音號dyztiv50eq8p，里面有關于這款控制器的技術視頻指導，需要這個控制器請搜索我的淘寶店鋪：時代超群機電自動化配套。
|
