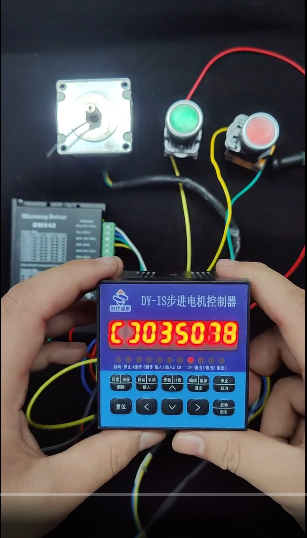

DY-IS控制器接線教程
大家好，這期給大家講解時代超群DY-IS這款控制器的接線。

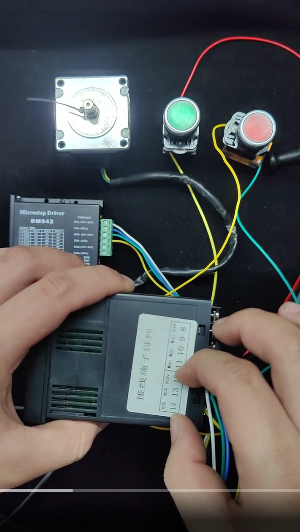

這款控制器的電源是220的不用多說，我們翻開控制器的背面。

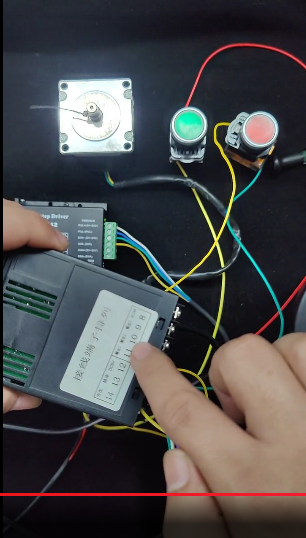

12 13 14是控制器的控制端，連脈沖方向的，因為這款是共陽接法，5V是公共端，連脈沖正方向正，脈沖連驅動的脈沖負，方向連驅動的方向負。
接下來就是輸入端。

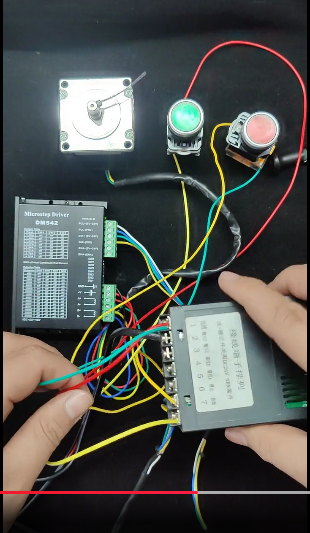

它外接啟動、暫停、限位（2個）、輸入信號。如果是按鈕，一根連啟動之類的功能端，一根連地線。“地線”端是所有輸入信號的公共端。同理，輸出端和輸入端接線是差不多的，輸出1輸出2輸出3連繼電器，DC24V是公共端。
以上就是DY這款控制器的接線。
