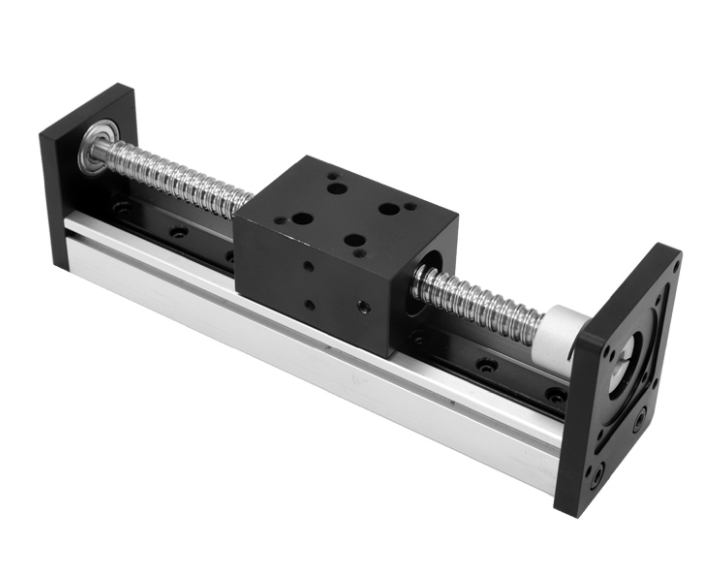

上圖為客戶定制的一款CBX導軌。導軌滑塊變短，加裝了一個連接片，具體圖紙如下：

客戶添加的活塞推拉板

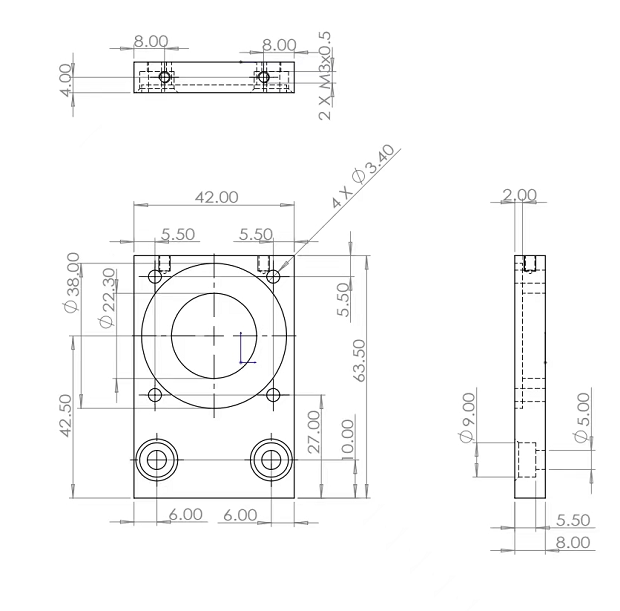

前置固定板尺寸圖

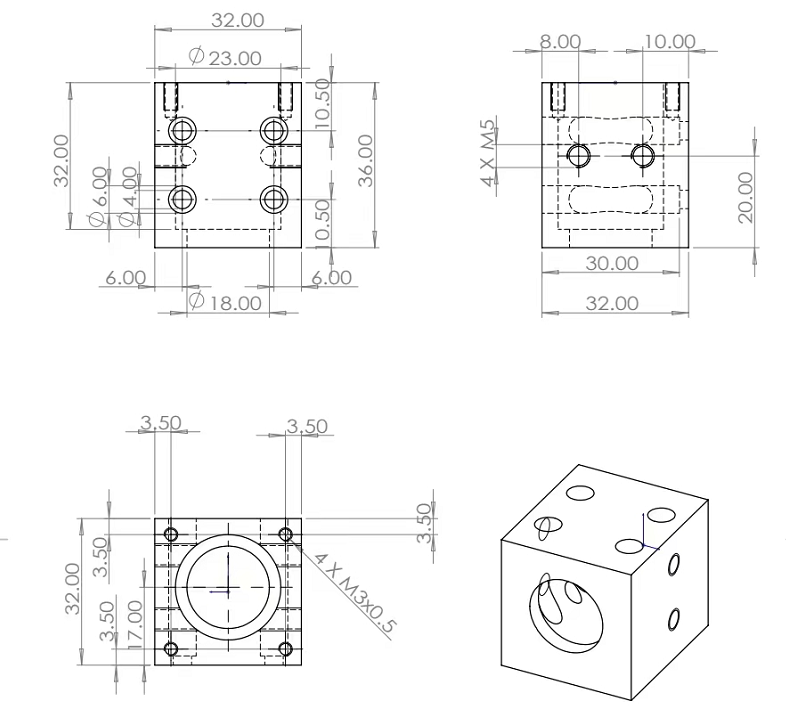

縮小為32mm的滑塊尺寸

我公司生產的CBX系列線性滾珠絲杠直線導軌滑臺，水平載重30kg，垂直載重10kg,定位精度0.03MM，CBX1204-200,有效行程200mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此款有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠

聯系方式：QQ:467102884  電話：18710050116（劉女士）

淘寶店鋪：
