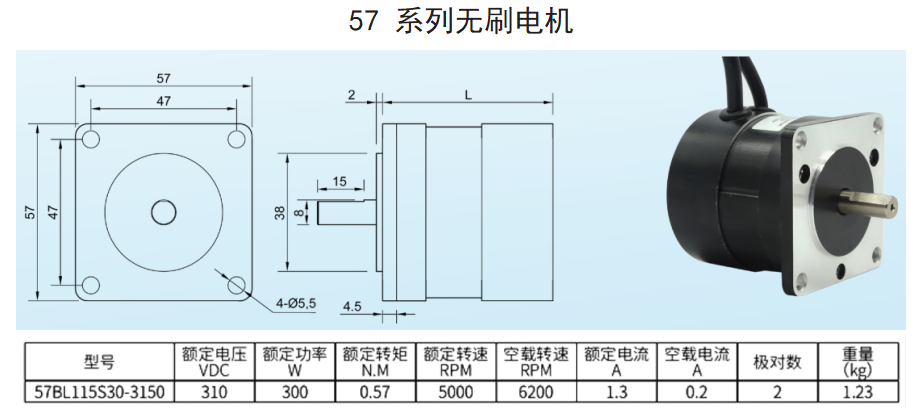

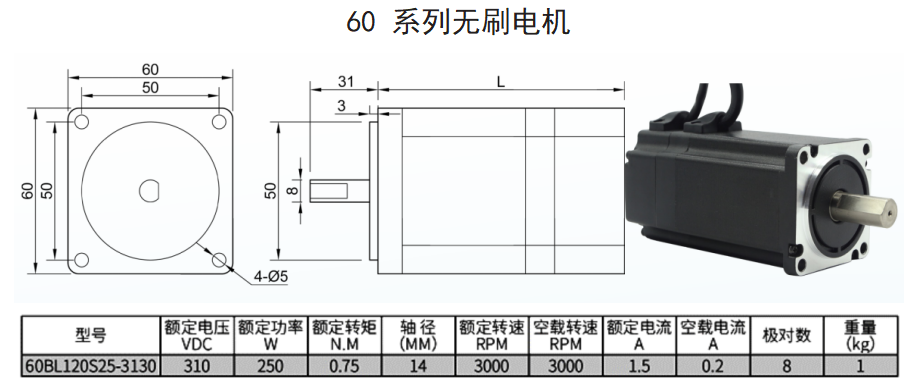

無刷驅動器DBLS-06-S,交流電源供電，電壓范圍AC85~265VAC ，峰值電流3A,可設置有霍爾或無霍爾工作模式，過載倍數大于2，可以使電機在低速下轉速達到****，可實現485通訊控制，內部電位器，可以通過面板實現電機調速，也可外接電位器、模擬信號或PWM脈寬信號，實現外部速度控制，具有使能、方向、電機轉速脈沖信號輸出等功能，用戶可以根據自身使用需求進行設置，具有過壓、欠壓、過流、過溫、霍爾信號非法等故障報警功能，可以有效保護電機，適配電機300W以下無刷電機，電機參數如下：

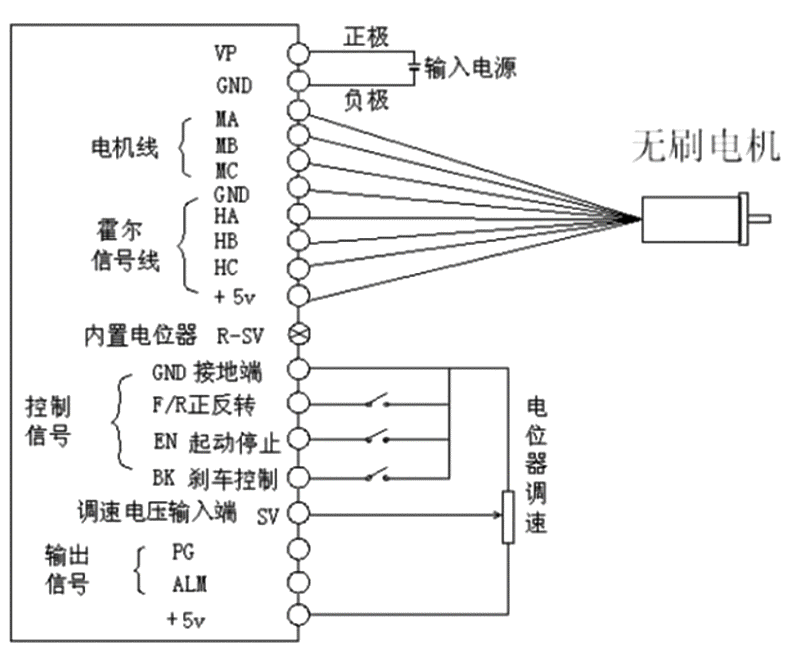

 驅動器接線圖

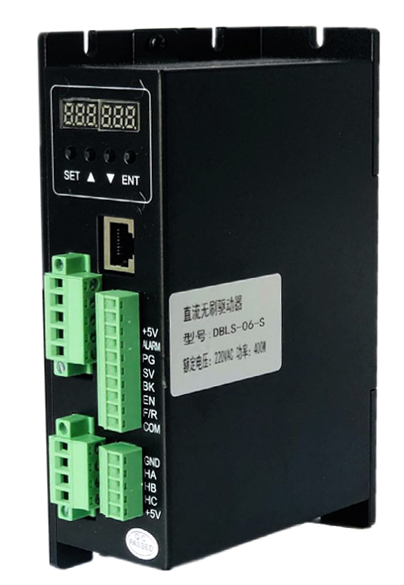

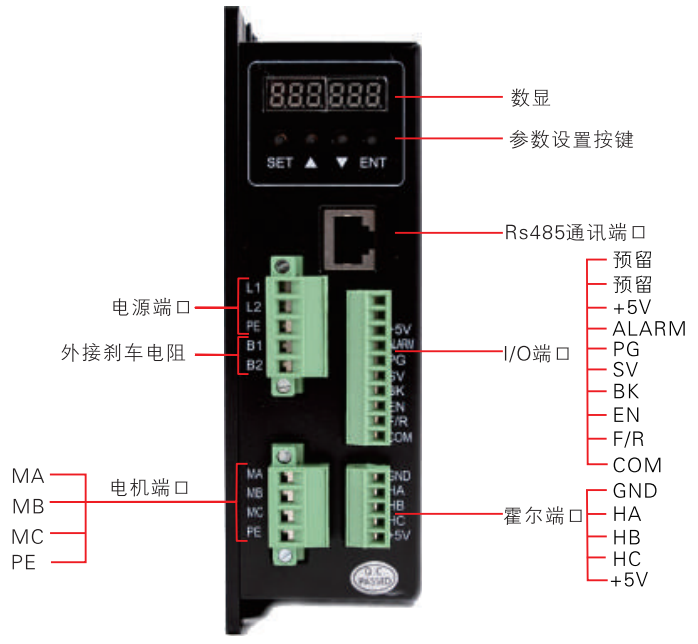

驅動器端口

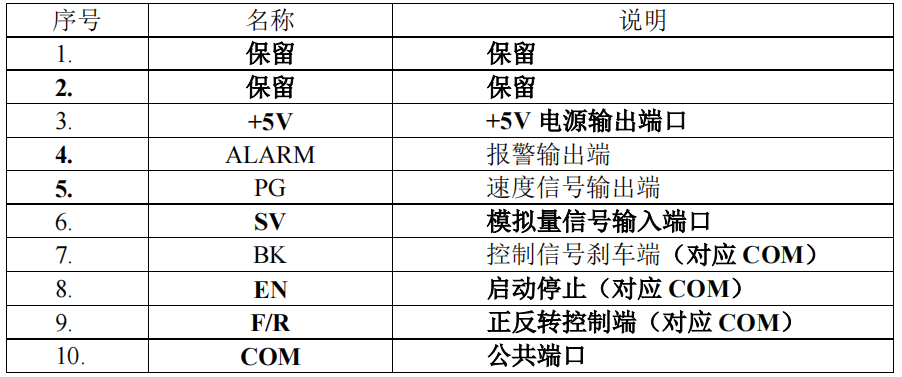

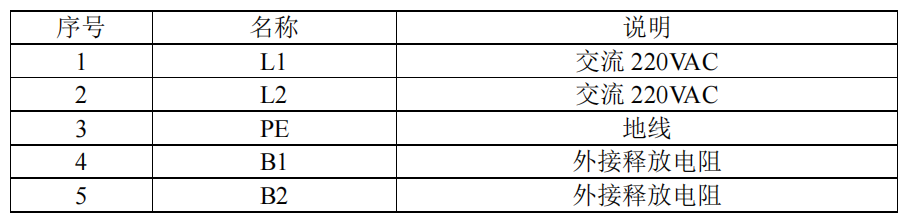

端口功能說明電源接線端

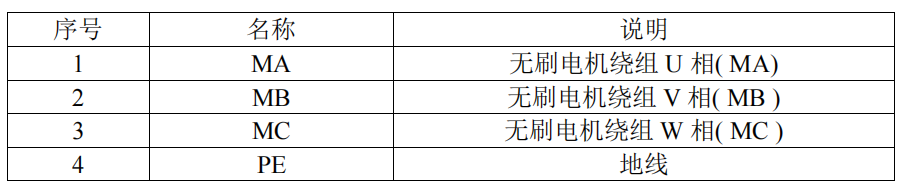

電機接線端

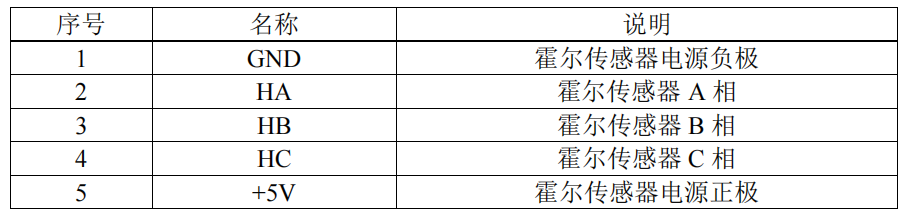

霍爾傳感器信號端
控制接口
調速功能1 內部電位器調速 內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 2 外接電位器調速
外接電位器調速：外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 COM 和+5v 一端，將調節端接于 SV 端即可使用外接電位器(5K~100K)調速。 3 外接模擬電壓調速

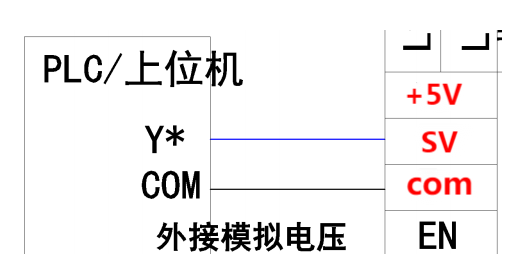

外接模擬電壓調速：可以通過其它的控制單元(如 PLC、單片機等)輸入模擬電壓到 SV 端實現調速（相對于 COM）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速。 4 外接PWM信號調速

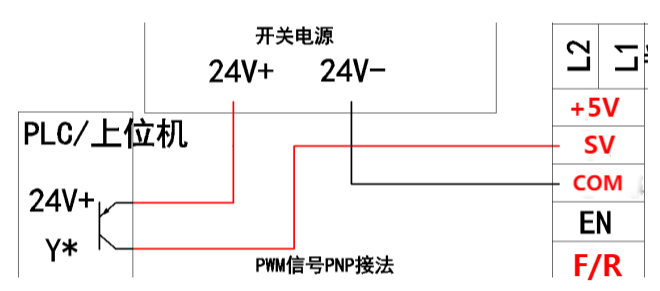

外接PWM信號調速:可使用外部數字信號調速：在 SV 與 COM 之間可以施加幅值為 5V，頻率為 1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這時可以通過調整 R-SV 電位器對 SV 數字信號幅值進行 0~1.0 比率 衰減處理，一般將 R-SV 調到 1.0，對 SV 輸入數字信號不做衰減處理。 使能控制

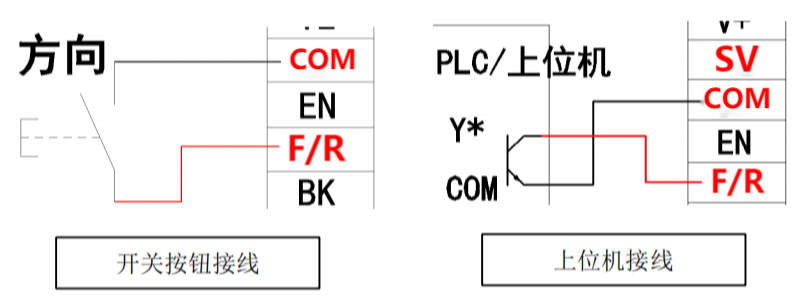

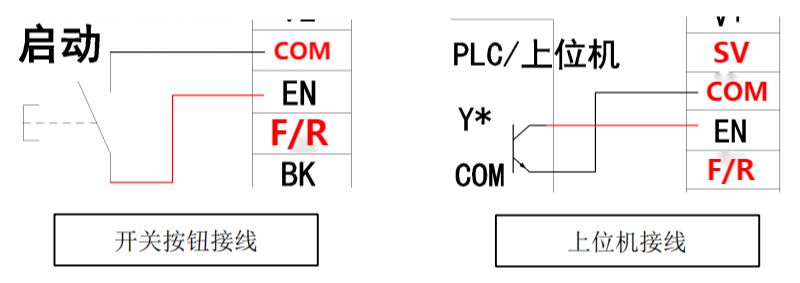

通過控制端子 EN 相對于 COM 的通、斷可以控制電機的運行和停止。當端子接通時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 方向切換控制（F/R）  通過控制端子 F/R 與端子 COM 的通、斷可以控制電機的運轉方向。當 F/R 與端子 COM 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。 制動控制(BK)
通過控制端子 BK 扮與端子 COM 的通、斷可以控制電機的制動停機。當控制端子 BK 與端子 COM 斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如無特殊停機要求應采用自然停機。 驅動器顯示及鍵盤

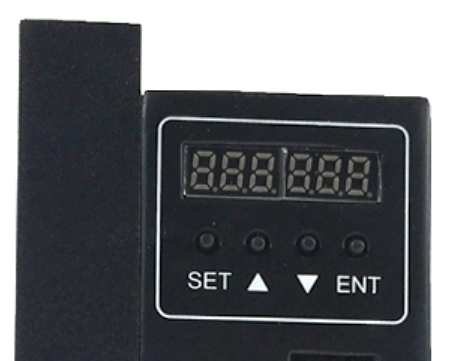

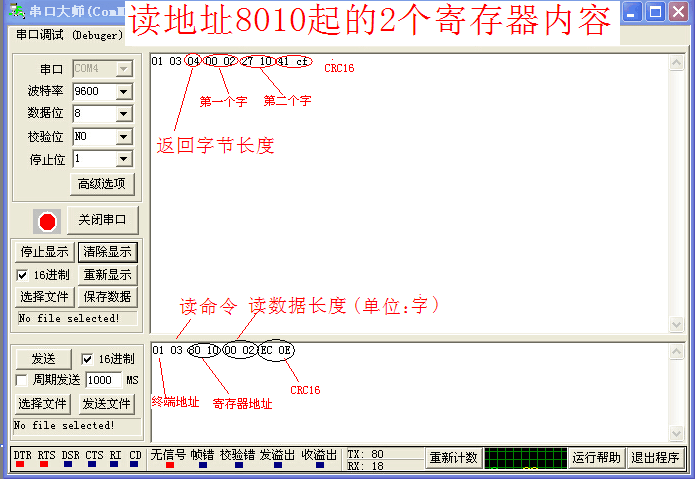

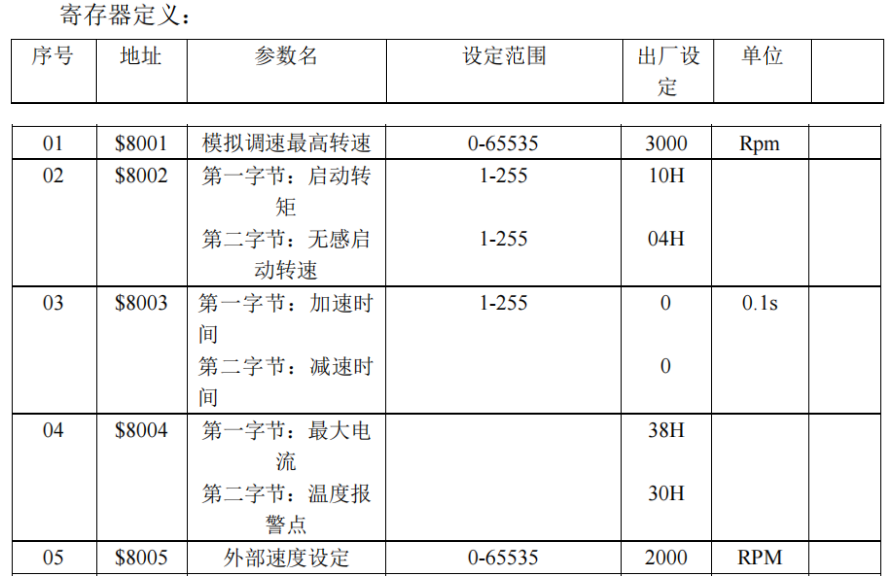

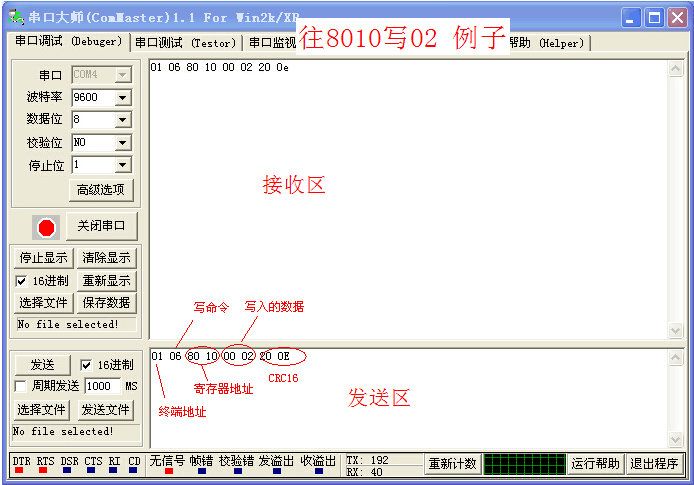

“SET”: 表示啟動/停止 (返回鍵) “△”: 設置參數時參數數值加1 “▽”: 設置參數時參數數值減1 “ENT: ENTER” 確認鍵 （調出系統參數） 系統參數設定方式 1.系統參數設定必須在電機停機狀態,即面板模式時電機為停止狀態或是外部端口模式時處于使能斷開狀態，在待機情況下，按“ENTER”鍵；會調出系統參數，再按 ENTER 鍵，會調出系統參數的設置值。 2.按 “△”或“▽”鍵調到希望修改的參數。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 3.再按“ENTER”鍵會見到參數內容。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 4. 按 “△”或“▽”鍵調整希望修改的參數數值。 5. 按“ENTER”鍵存儲參數，按 SET 鍵回到待機狀態。 說明：在設置狀態，如果一分鐘沒有按鍵按下會自動跳到轉速顯示界面。 工作模式： 驅動器的工作模式有兩種，可通過面板設置，其一是面板工作模式；其二是外部端口工作模式；電機按照設定方式工作，數碼管顯示電機運轉轉速。在面板工作模式下，按 SET鍵啟動、停止電機，長按住△、▽鍵增加、降低電機轉速,按 ENTER 鍵確定電機轉速。電機按設定轉速運行。 驅動器面板工作模式P00X可以對電機控制方式P000（00:外部端口控制方式/01:面板控制方式/02：外部端口PWM調速/03：485通訊控制方式），電機極對數P001（范圍1~255 ，系統默認2對極），額定轉速設置P002（范圍1~65535 ，對外部端口模式有效），啟動時間設置P005（范圍0-255，單位0.1s），開閉環設置P007及有感/無感設置P008 485通訊設置 通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用一個 RJ45 端子，串行連接非常方便。傳輸模式 RTU，效驗模式 CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持多種通訊速率（具體見參數表）。 注意：如果需要通訊模式控制電機，必須在 MBUS 控制方式及內部控制端有效下進行。功能參數支持 03H 多寄存器讀，06H 單寄存器寫。
|
