電子齒輪就是對伺服電機接收到的上位機脈沖頻率進行放大和縮小，其中參數分子，為電機編碼器的分辨率（SD300伺服驅動器分辨率默認10000：2500線編碼器分辨率=2500*4=10000），分母為電機旋轉一圈需要的脈沖數，如果分子大于分母即為放大，分子小于分母即為縮小。

在實際應用中，連接不同的機械結構，移動最小單位量所需電機的電機轉動量是不同的。

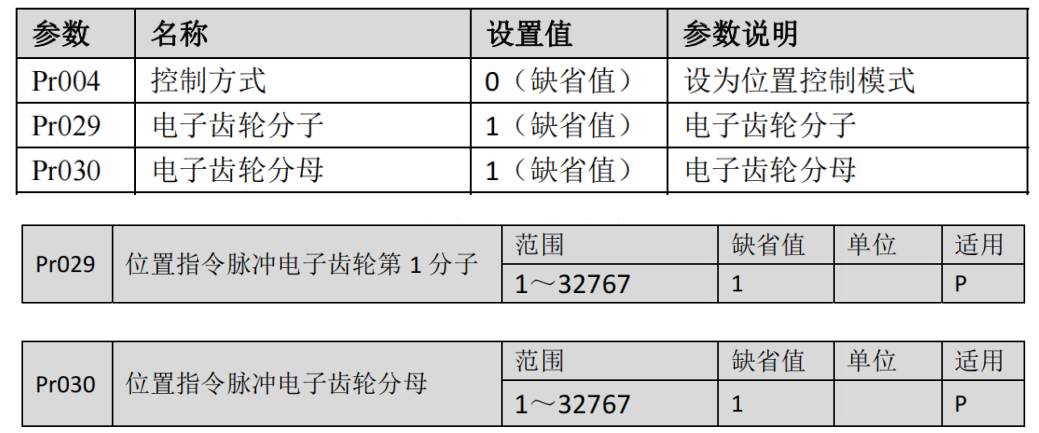

SD300驅動器位置控制模式電子齒輪參數設置

Pr029設置電子齒輪分子，即電機編碼器的分辨率，SD300驅動器默認值10000，Pr030設置電子齒輪分母，即用戶需要電機轉一圈需要的脈沖數。

舉例來說：

1.直接給驅動發送脈沖，控制電機轉速參數設置。

比如：伺服在電機需要設置1800個脈沖電機轉一圈如何設置：PR029分子設置成10000，分母設置1800，電子齒輪比：10000/1800，約分之后50/9

比如：SD300系列伺服在電機需要設置60000個脈沖電機轉一圈如何設置：PR029分子同樣設置成10000，分母設置60000，電子齒輪比：10000/60000，約分之后1/6

2 同樣的伺服電機連接不同的傳動機構，單位脈沖的位移量也是不同的。

比如：同一套伺服電機，默認電機編碼器分辨率為10000，如果連接一個螺距為10mm的絲杠，則電機轉動一圈機械移動為10mm，按照驅動器默認發送的脈沖數10000來算，那么單位脈沖電機移動0.001mm（10/10000）需要轉1/10000圈，即電機此時的控制精度（細分）即為0.001；

若此時連接的絲杠螺距換成5mm的，則電機轉動一圈機械移動5mm，同樣發送10000脈沖，那么電機單位脈沖移動0.0005（5/10000），即電機此時的控制精度（細分）即為0.0005.✹.✹
