CM40L控制器的顯示數字和絲桿運行距離調節一至方法簡介(LHC)

    在工作中，控制器上的顯示數字與絲桿工作臺的運行實際距離不一樣，用起來很不方便，如何讓控制器的顯示數字和運行距離一至，今天就來簡單的介紹一下：

首先我們要知道，這個顯示和哪些參數有關：

1  和電機的驅動器細分有關，也就是電機轉動一圈所設置的脈沖數。

2  和絲桿的導程有關，也就是絲桿旋轉一圈的移動距離，單位毫米。當然也可以根據自己的需要設置成，以厘米，米為單位。

3 知道這些參數后，根據下列公式算出控制器的分子和分母

電機單向轉動一周所需要的脈沖數 比上 絲桿單向轉動一周所移動的距離（以微米為單位） 將其化簡為最簡分數，并使分子和分母均為 1-99999 的整數。當有無窮小數時（如：π）， 可將分子、分母同乘以相同數（用計算器多次乘并記住所乘的總值，確定后重新計算以 消除計算誤差），以使分子或分母略掉的小數影響最小。單分子和分母均應為 1-99999 的整數

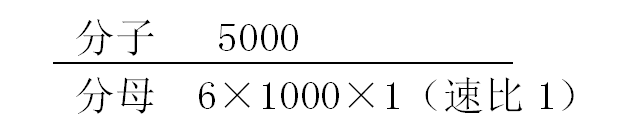

例 1：絲杠傳動：

分子    步進電機一轉驅動器細分設為 5000 脈沖，

分母    絲杠轉一圈導程為 6mm，需要乘以1000， 若有減速機，就再乘上減速機的速比，速比為 1:1，即 1， 1:5  即5

約分后：分子為 5，分母為 6

控制器的分子分母在參數設置中的系統參數中設置哦。設置前要先登錄用戶.

密碼123456

如果需要了解其他控制器的技術內容請聯系我17301218680微信電話同步。

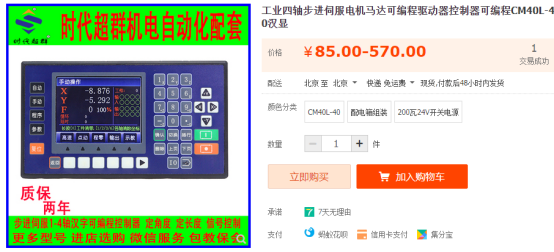

如果需要購買此款控制器和其配套應用的：步進，伺服電機，驅動器，導軌滑臺，減速機，開關電源同步帶，機器人機械臂等等請進入我的淘寶店鋪：時代超群機電自動化配套，或者關注我的抖音dyztiv50eq8p 觀看更多視頻講解。
