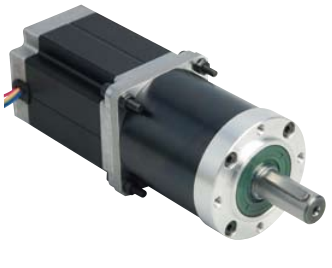

上圖為時代超群60系列減速步進電機，采用了60HBP65AL4-TK0兩相混合式步進電機搭配10速比圓形法蘭行星減速機，這款減速步進電機非常節省空間,可靠耐用,承受過載能力高,振動小,噪音低。

步進電機步距角1.8°，扭矩1.56N.m，電流2A，機身高67MM，軸徑Φ8MM，D軸，出軸長22mm。法蘭寬60MM，此款步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

加減速機輸出扭矩=1.56NM*10速比*80%效率=12.4NM，當然步進電機轉速越高扭矩越小，減速機能承受的額定輸出扭矩在6NM左右，所以這個搭配一般可以維持電機額定輸出在6NM左右的力度

減速機多種速比可選，輸出效率可達80%。運行效果穩定。減速電機經過精密加工,確保軸平行度和定位精度,、產品采用了系列化、模塊化的設計思想,有廣泛的適應性,本系列產品有極其多的電機組合、安裝位置和結構方案,可按實際需要選擇任意轉速和各種結構形式。

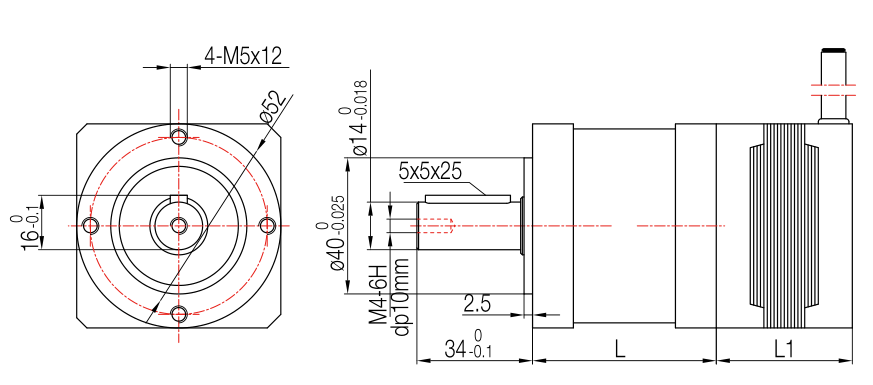

產品尺寸圖如下

不同組合方式輸出的扭矩不盡相同，具體計算方法發如下：

輸出扭矩=電機扭矩*減速比*效率＞實際需要的扭矩≤減速機能承受的額定扭矩

注意：好多人認為電機轉矩乘以減速比就是減速機輸出的轉矩了。其實這是個誤區。減速器有自身承受的額定輸出轉矩和****輸出轉矩。

可搭配數字式驅動器ZD-2HD542，此款驅動采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升。

ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。

系方式：QQ:467102884  電話：13811070445（劉女士）
