PLC與變頻器RS-485通信方法

變頻器與PLC進行RS-485通信連接后，可以接收PLC通過通信電纜發送過來的命令，如果有多臺變頻器與PLC進行RS-485通信連接，必須給每臺變頻器設置站號（使用參數Pr. 117，o～31），PLC向某臺變頻器發送命令數據時，數據的首端為站號。

優點：硬件簡單、造價****，可控制32臺變頻器

缺點：編程工作量較大

1、單臺變頻器與PLC的RS-485通信連接

兩者在鏈接時，一臺設備的發送端子（+\-）應分別與另一臺設備的接收端子（+\-）連接，接收端子（+\-）應分別與另一臺設備的發送端子（+\-）連接。

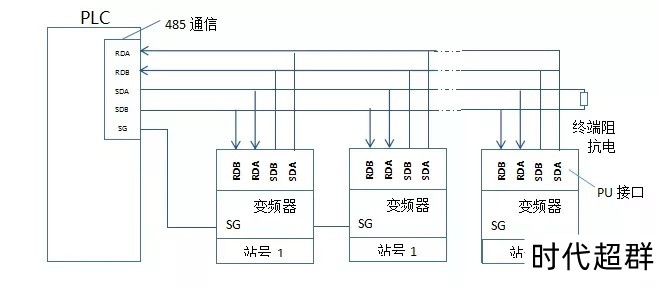

2、多臺變頻器與PLC的RS-485通信連接

它可以實現一臺控制多臺變頻器的運行
