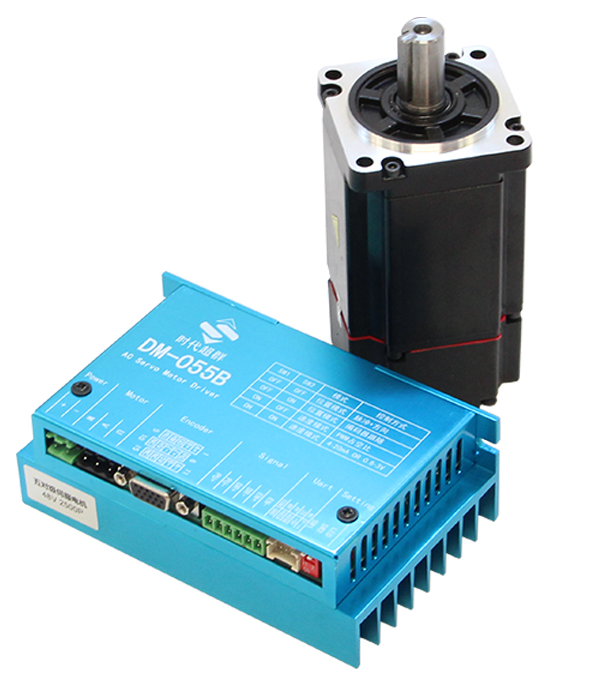

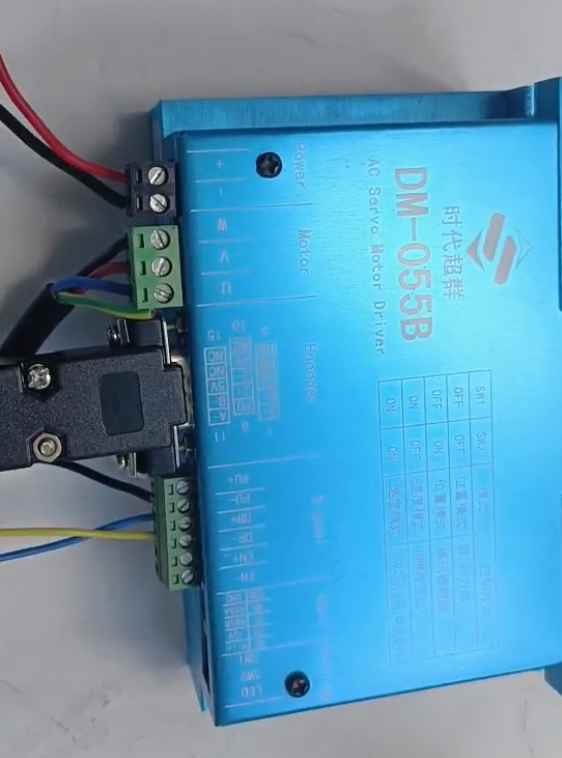

DM-055B驅動器工作需要接上 20~50VDC 的直流電源，電壓根據電機的額定電壓來選擇，電機的 UVW 和編碼器已做好插頭，直接插在驅動器上即可，減少查找電機線序的過程。如下圖：

注意：電源部分，線序不可以接錯，否則容易燒驅動器

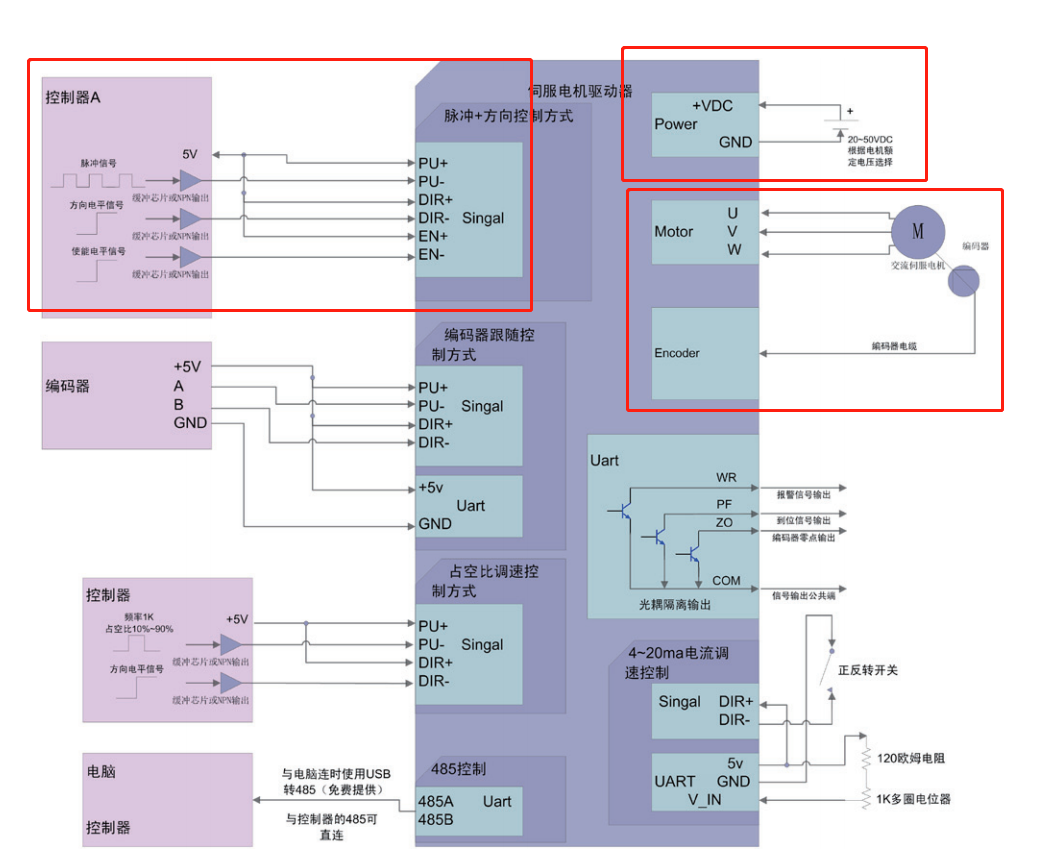

驅動器典型接線圖

控制端接線

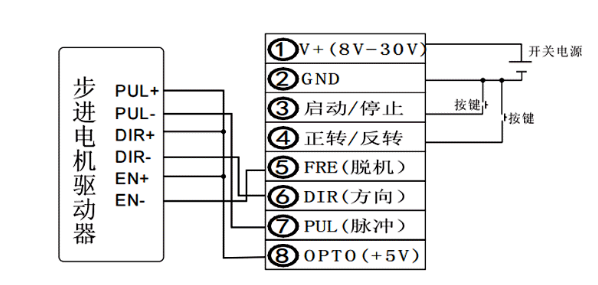

上圖我們用的控制器CS10-3,這款控制器操作簡單，可以轉速顯示及控制、方向切換及啟動、停止，無需編程，接線圖如下：

注：用戶接脈沖控制器，驅動器控制模式為脈沖+方向，需要控制撥碼進行設置，如下圖所示：

脈沖+方向模式：SWI  OFF   SW2  OFF
