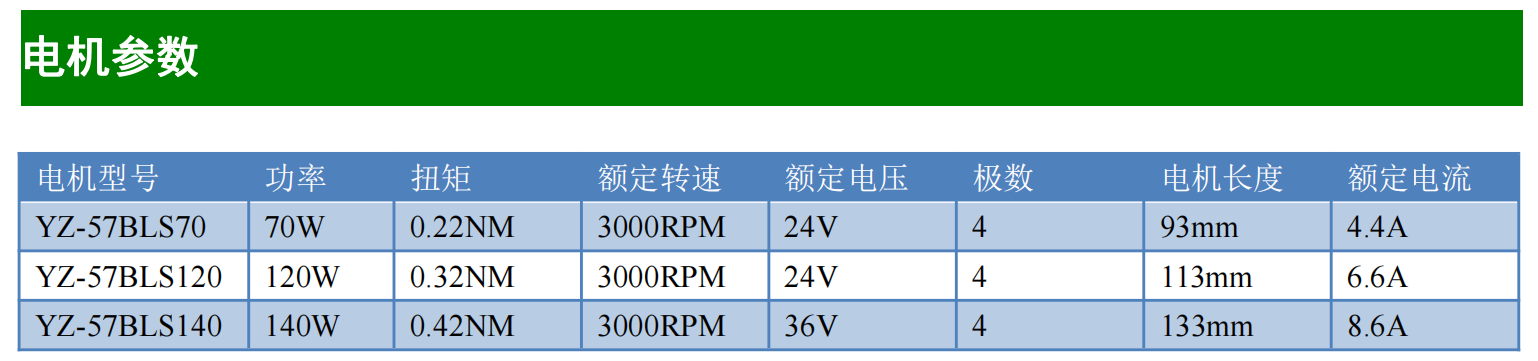

57無刷低壓伺服電機額定轉速 3000RPM，****轉速 1RPM，電機編碼器采用 1000線編碼器，適合需要高轉速，低噪音的場合。
低壓無刷伺服驅動器產品規格:

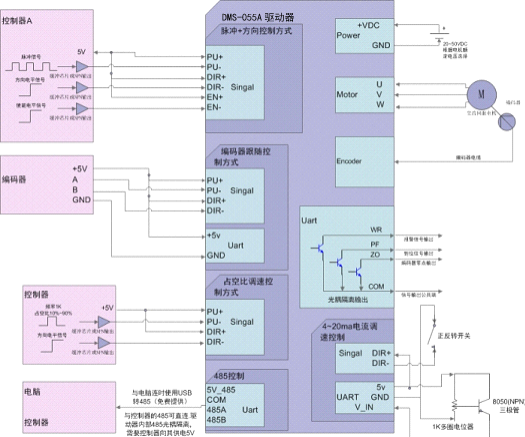

低壓無刷伺服驅動器DMS-055A,供電電壓+20V-50VDC,可支持 50-500W 交流伺服電機，可實現位置模式，支持脈沖+方向信號和正交脈沖信號，速度模式支持 PWM 占空比信號 或 4-20ma 電流 或 0.6-3V 電壓信號控制等5種控制方式，支持位置/速度閉環。具有欠壓，過壓，堵轉，過熱保護等功能。 接線圖如下：
驅動器控制端子

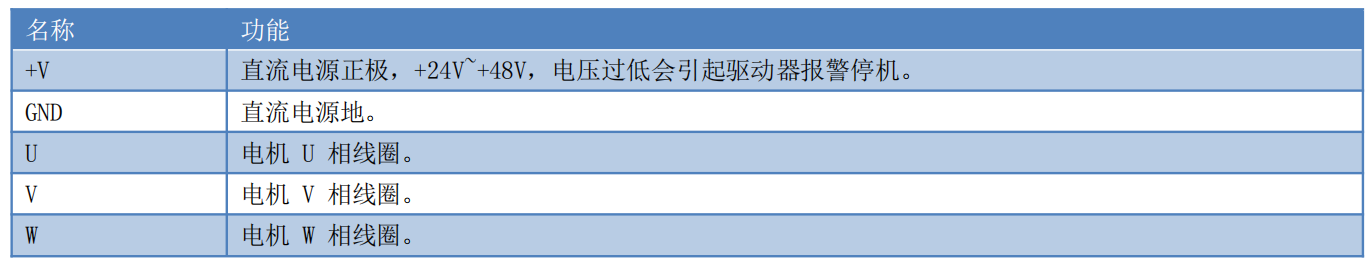

強電接口（驅動器上標識：Power Motor）

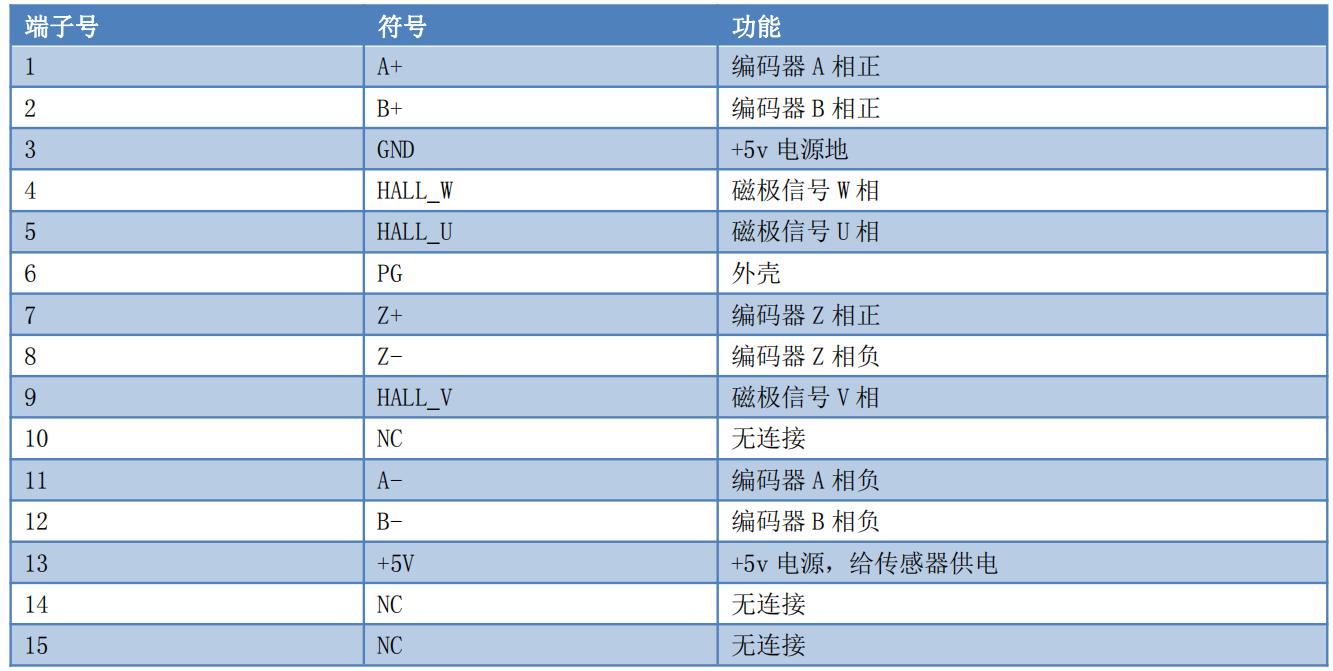

電機信號接口（驅動器上標識：Encoder）
控制信號接口（驅動器上標識：Singal）
驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，我們推薦用長線驅動器電路，抗干擾能力強。

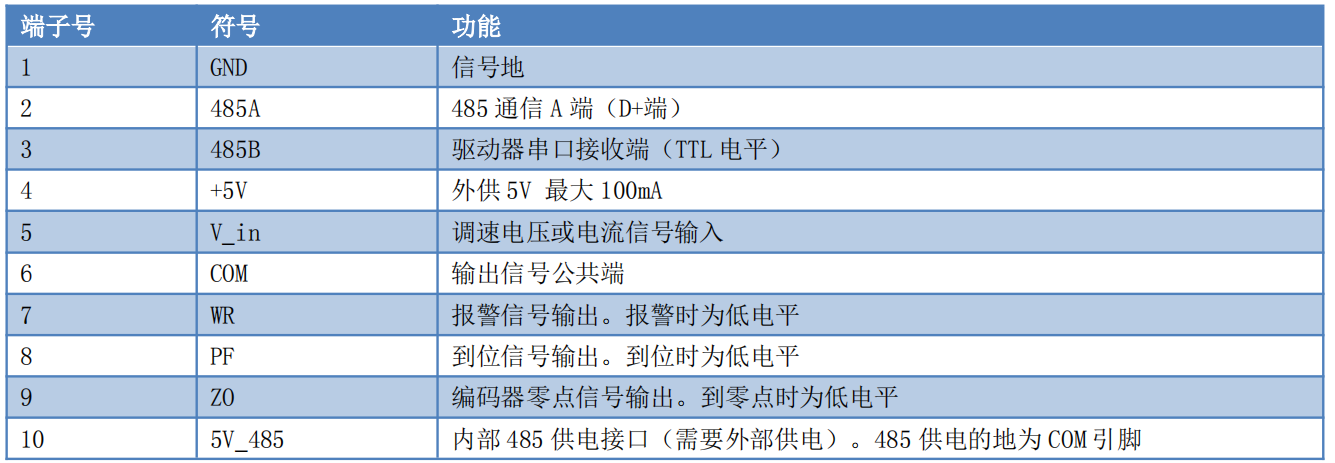

通信與輸出信號接口（驅動器上標識：Uart）

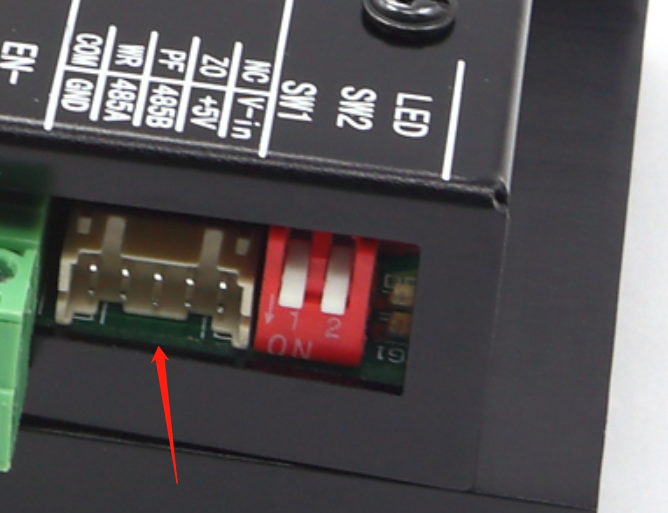

注：1 腳為下排左邊第一個引腳，6 腳為上排左邊第一個引腳
可以通過專用 485 電纜連接 PC 機。通過提供的上位機軟件可以設置驅動器參數，和測試驅動器，并提供一些診斷信息，來排除驅動器故障。 DIP 開關
 |
