大家好，這期給大家介紹我公司一款產品，轉速表。這款產品適用于無刷驅動，可以實時反饋當前電機的轉速。他又5V和24V兩款。

首先我們介紹下接線。

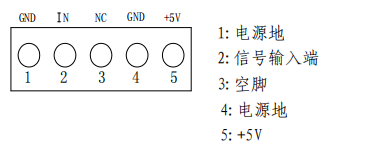

它的后面有5個端子，我們需要接2、4、5號。如果是24V款，4、5分別接驅動的供電端24V，2接霍爾端HU即可。如果是5V的，4、5分別接控制端+5V和GND，2也是接HU。

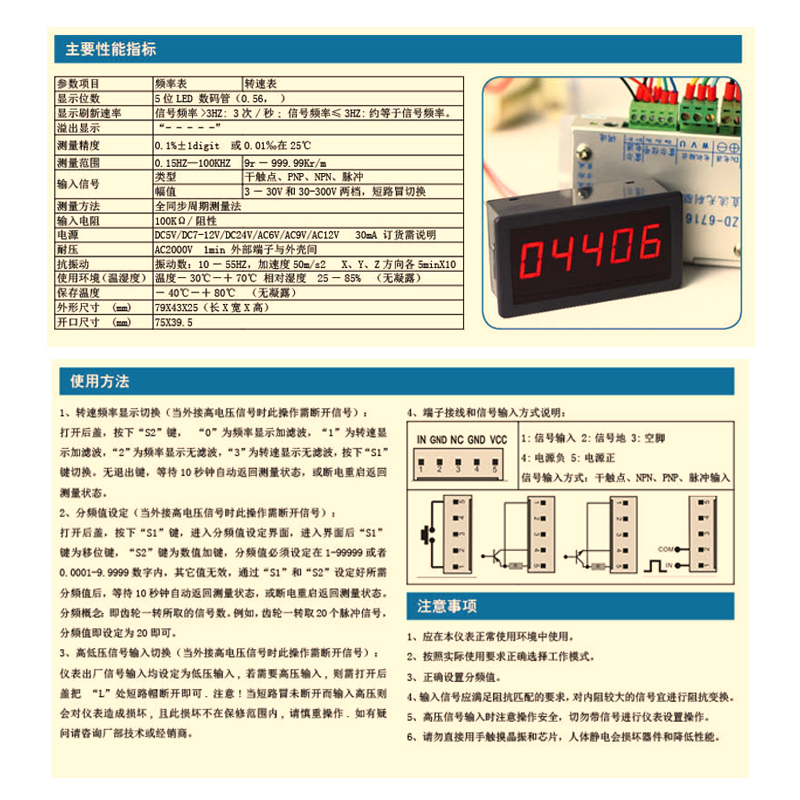

產品特點：

1．頻率測量精度高，分辨率可達 0.001HZ。

2．頻率測量范圍寬，0.5HZ－100KHZ。

3．量程自動切換。

4．可手動切換工作模式，包括頻率和轉速兩種工作模式。

5．可手動設置分頻值，分頻值可為 1－16，共 16 檔。

6．外形美觀，工藝精良，使用方便。

設置步驟：

1、打開后蓋，我們可以看到兩個按鍵，S1和S2。

2、長按S1，更改無刷電機的分頻值，也就是極對數。如果是2對極就改成2，4對極就改成4。

3、長按S2，改成1，顯示轉速。（0是轉速顯示頻率，1是顯示轉速，2是顯示頻率無濾波，3是顯示轉速無濾波）

這樣我們就設置好了所有參數了，是不是特別簡單呢？
